阀门用锥形旋转密封阀块结构设计

在流体管路控制系统的阀组集成设计中，这类锥形旋转结构的阀块常被应用于中低压工况的流向切换、通断调节场景，尤其适配仪表类阀门的紧凑安装需求，常见于实验室流体控制回路、小型化工取样管路、气动控制支路这类对安装空间有严格限制的场合。从实际使用逻辑来看，该部件通过绕自身轴线的旋转动作，配合锥面与阀座的贴合密封，实现管路通路的切换或截流，锥面结构的设计优势在于，旋转过程中密封面的接触压力会随旋合行程逐步变化，相比平面密封结构，能在较小的操作扭矩下获得更可靠的密封比压，同时降低密封面的磨损速率，延长部件的实际使用寿命。

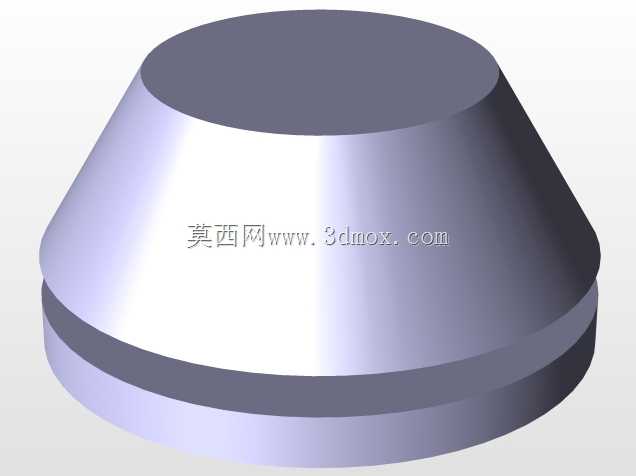

从设计思路层面拆解，该结构采用上下不等径的圆台外形，底部大直径端作为安装定位基准，可直接嵌入阀腔的对应安装槽内，无需额外设计复杂的定位法兰，有效压缩阀组的整体轴向尺寸；顶部小直径端预留与驱动件连接的配合界面，可适配手动旋钮、小型气动旋转头两种常见驱动方式，无需对主体结构做修改即可覆盖手动控制、自动控制两类使用需求。主体外表面做光滑过渡处理，没有多余的凸起或凹槽，一方面减少流体在阀腔内的流动阻力，避免介质在结构死角处残留堆积，尤其适配带有微小固体颗粒的流体介质工况，减少颗粒卡滞旋转副的概率；另一方面也降低加工过程中的切削难度，外锥面可通过一次车削成型，保证形位公差的一致性，减少后续打磨工序的工作量。

关于安装边界的匹配，该结构的轴向高度与底部直径的比例控制在1:1.2左右，安装时仅需保证底部配合面与阀腔安装槽的同轴度在0.05mm以内，即可保证锥面密封的均匀接触，无需额外调整密封预紧力；旋转行程的限位可通过在顶部小直径端加工定位销孔，配合阀腔内壁的限位凸台实现90度或180度的固定角度旋转，避免操作过位导致的密封面错位。密封面的粗糙度要求控制在Ra0.8以下，加工时采用精车后滚压的工艺，既保证表面光洁度，又能在表面形成一层冷作硬化层，提升耐磨性能。在实际选型匹配时，需要注意该结构的锥度比例与阀座密封面的锥度完全一致，锥度公差控制在±0.5分以内，否则会出现密封面线性接触而非面接触的问题，导致高压工况下出现渗漏。另外，结构底部的环形台阶设计，主要用于安装弹性密封圈，在锥面密封之外增加一道静密封防护，避免介质从安装配合间隙处泄漏，两道密封的配合设计，可让该部件在0.6-1.6MPa的工作压力区间内保持稳定的密封性能，适配水、轻质油、低压气体等多种常见流体介质。

从建模逻辑来看，该结构的三维建模过程以旋转特征为核心，先绘制半剖面的轮廓线，通过绕中心轴线360度旋转生成主体结构，再对边缘处做0.2mm的倒角处理，去除加工毛刺，避免安装时割伤配套的橡胶密封圈。建模过程中需要重点保证锥面的轮廓度公差，所有配合面的尺寸公差按IT7级设置，非配合面的尺寸公差按IT10级设置，既满足装配精度要求，又不会过度提升加工成本。在实际装配过程中，该部件与阀腔的配合间隙控制在0.02-0.04mm之间，既保证旋转动作的灵活性，不会出现卡滞问题，又避免间隙过大导致的密封面偏移。
