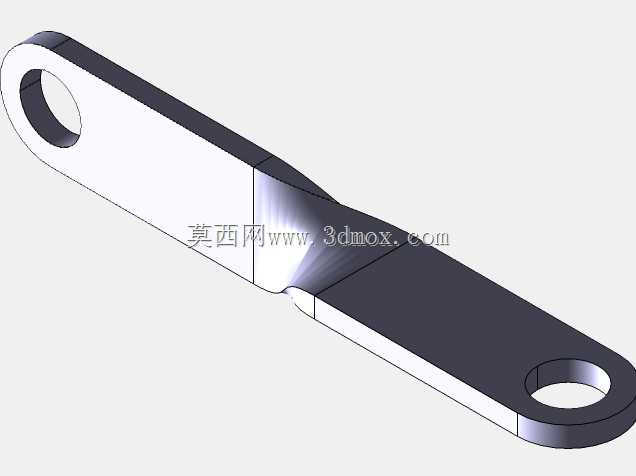

双孔连接杠杆式传动阀块结构件

这类双孔长条形杠杆连接件，在流体控制阀门的执行端传动链路里十分常见，多数用在中小通径的截止阀、换向阀的手动操作机构或者气动执行机构的动力传递环节，核心作用是把执行端的直线推力或者旋转扭矩，转化为阀瓣的启闭行程，相比直连式的推杆结构，带弯折过渡的杠杆结构能在有限安装空间里放大操作力矩，降低手动操作的施力强度，也能调整动力输入的方向，适配阀门安装位置周边局促的管线布局。

从结构设计逻辑来看，两端的同轴度公差、孔位的中心距是核心管控尺寸，两端的安装孔需要和销轴做间隙配合，单边间隙控制在0.05-0.12mm区间，既保证铰接转动时无卡滞，也不会因为间隙过大导致传动空程超标，影响阀门启闭的位置精度。杆身的弯折过渡段做了平滑的圆弧加厚处理，没有采用直角折弯的结构，主要是为了规避应力集中问题——阀门在频繁启闭过程中，杠杆会承受反复的交变载荷，直角折弯处很容易在循环应力下出现疲劳裂纹，圆弧过渡的结构能把应力峰值降低40%以上，大幅提升构件的疲劳寿命。

实际安装场景中，这类构件的安装边界需要重点考量：一端铰接在阀体的固定支座上，另一端连接阀杆或者执行器的输出端，杆身的弯折角度是经过行程核算的，当执行端走完额定行程时，阀瓣刚好到达全关或者全开位置，不会出现过位顶死或者行程不足导致的密封泄漏问题。杆身的厚度方向尺寸需要匹配铰接销轴的直径，通常销轴直径和杆身厚度的比例控制在1:0.8到1:1.2之间，避免杆身局部承压过大出现压溃变形。表面处理一般采用发黑或者镀锌钝化，适配工业管线周边的潮湿、多油污的工况，具备基础的防锈抗腐蚀能力，不需要额外做喷涂处理，避免漆层厚度影响铰接部位的配合精度。

建模过程中，这类零件需要重点管控几个特征的参数：首先是两端孔的圆柱度，保证和销轴配合时接触面均匀，不会出现局部偏磨；其次是弯折段的曲面过渡要顺滑，不能出现建模的棱边断点，否则后续做有限元应力分析时会出现应力奇异点，无法准确核算结构强度；另外杆身的两个平面的平行度公差也要控制在合理范围，避免安装时和周边的支座、限位块出现运动干涉。在阀门的实际运维过程中，这类构件属于易损的传动件，当出现孔位磨损失圆、杆身变形的情况时可以直接更换，不需要拆解整个阀体，能大幅降低设备的维护成本，也缩短了管线停机维护的时间。

从功能特性上看，这种结构的杠杆件相比直连杆，能适配更多非同轴的传动场景，比如当执行器的安装位置和阀杆的运动方向存在夹角时，不需要额外加装复杂的万向传动结构，仅通过调整杠杆的弯折角度和孔位距离，就能实现动力方向的转换，简化整个阀门执行机构的结构组成，减少整体的零件数量，降低装配环节的累计公差。在做选型匹配时，需要重点核对两个安装孔的中心距、杆身的额定承载扭矩，以及弯折段的避让空间，确保安装后杠杆摆动全程不会和阀体、管线、执行器外壳发生剐蹭，运动轨迹完全在设计的安全区间内。
