十字头传动连接组件结构设计

十字头组件作为往复运动机构中衔接动力输出端与执行端的核心传动零件，常见于柱塞泵、往复式压缩机、阀门驱动机构以及部分压力加工设备的传动链路中，核心作用是将曲轴的旋转运动转化为柱塞、阀杆等部件的直线往复动作，同时承担运动过程中的侧向力承载，避免执行杆件受到附加弯矩作用出现偏磨、卡滞甚至断裂失效。从实际应用场景来看，这类组件多部署在有持续往复动作需求的工业设备内部，工作环境往往伴随持续的交变载荷、一定的温度波动，部分工况下还会接触润滑介质或工艺流体，因此结构设计的合理性直接决定了整套传动机构的运行寿命与动作可靠性。

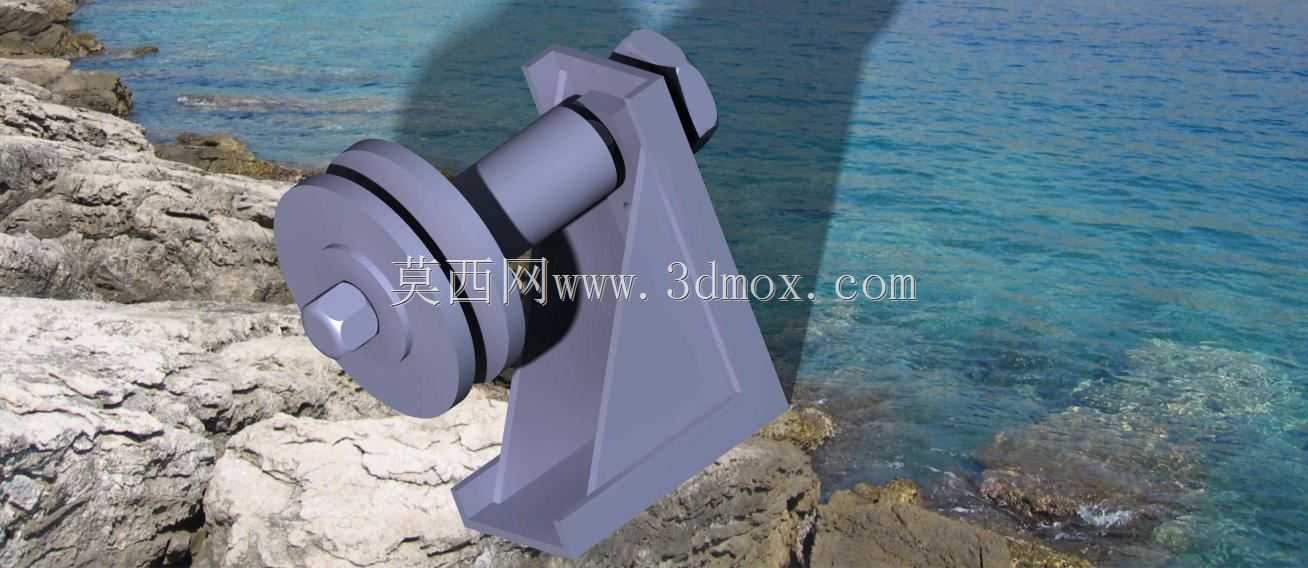

在结构功能设计层面，该组件采用分体装配式结构，主要由十字头主体、连接销轴、导向轮以及支撑支架几个部分构成。十字头主体为带三角加强筋的板式支撑结构，加强筋沿受力方向布置，能够在控制整体重量的前提下提升结构的抗弯截面模量，抵消往复运动过程中产生的侧向倾覆力矩；连接销轴贯穿十字头主体的安装孔位，两端通过轴肩与挡圈实现轴向定位，销轴表面做高光洁度处理，降低与配合件相对转动时的摩擦系数，减少长期运行后的磨损量；两侧的导向轮与支架上的导向面配合，为十字头的直线运动提供精准的运动导向，限制除往复运动方向外的其余五个自由度，避免运动过程中出现横向窜动。

设计过程中首先需要明确整套机构的行程范围与载荷边界，以此反推十字头组件的安装空间与结构强度冗余。导向轮的轮距设计需要匹配设备内部导向导轨的跨距，轮距过小会导致运动过程中导向稳定性不足，容易出现卡滞，轮距过大则会额外占用设备内部的安装空间，增加整体结构的重量；销轴的直径选取需要结合传递的最大推力做剪切强度与挤压强度校核，销轴与十字头主体安装孔的配合公差选取过渡配合，既保证装配后的同轴度要求，也方便后期维护时的拆卸更换；十字头主体与支架的连接位置预留了足够的调整间隙，可补偿加工与装配过程中产生的形位公差误差，避免出现过定位导致的装配应力。

从安装边界来看，该组件的支架底部为平面安装基准面，开设两个对称布置的安装通孔，可通过螺栓直接固定在设备的机体安装面上，安装面的平面度要求控制在0.05mm以内，保证安装后导向面的直线度符合运动要求；组件整体的外轮廓尺寸需要适配设备内部的安装腔体，运动过程中所有活动部件的运动轨迹都需要与腔体内壁、相邻零部件保持足够的安全间隙，避免运行过程中出现运动干涉；导向轮的外径尺寸与导向槽的深度匹配，轮缘与导向槽侧面的间隙控制在0.1-0.2mm之间，既保证运动的灵活性，也能将运动过程中的侧向窜动量控制在允许范围内。

在实际选型与适配过程中，需要重点关注组件的额定动载荷与设备的最大工作推力的匹配度，通常需要保留1.5倍以上的安全冗余，应对设备启动、工况波动时产生的瞬时冲击载荷；销轴与十字头主体的连接位置需要设计可靠的润滑通道，保证相对运动表面能够持续得到润滑，降低磨损速率；导向轮的材质通常选取耐磨合金钢或表面硬化处理的钢材，表面硬度达到HRC55以上，提升长期运行的耐磨性能。这类十字头组件的结构设计没有冗余的装饰性特征，所有结构特征都服务于力的传递与运动导向功能，每一处倒角、圆角的设计都对应应力集中的规避需求，比如销轴孔的端部做R2圆角处理，避免交变载荷作用下孔边出现疲劳裂纹；加强筋与主体板的连接位置做过渡圆角，降低应力集中系数，提升结构的疲劳寿命。对于设备维护人员来说，这类组件的易损件主要是导向轮与连接销轴，设计时充分考虑了易损件的快拆需求，不需要完全拆解整个支架即可完成销轴与导向轮的更换，能够有效降低设备的后期维护成本与停机时间。
