冲压工装用多孔定位按压工具底板

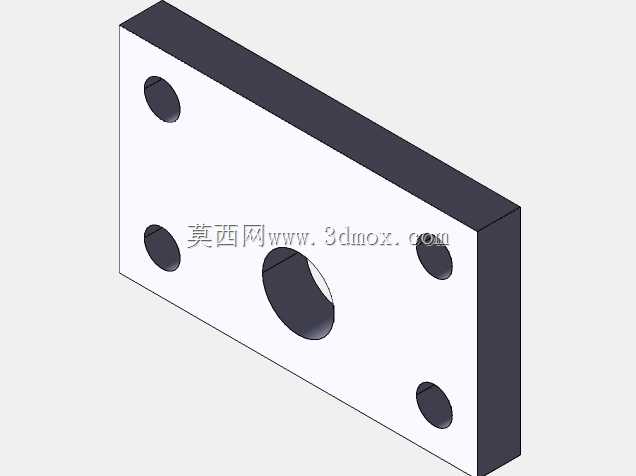

　　在冲压工装的装配体系里，这类按压工具底板属于整套夹具的基础承载构件，日常多配套在小型冲压工位的按压执行模组下方，承担整个按压动作的受力支撑、部件定位基准作用，常见于小尺寸阀块类零件的冲压加工、压装工位，也可适配小型五金件的压合工序，作为整套工装的底部基准面存在。从结构设计来看，整块底板采用矩形块状构型，整体厚度均匀，主平面做了平整化处理，保证安装后平面度满足工装定位要求，避免因基准面翘曲导致压装受力偏移、工件定位偏差的问题。板面的孔位布局经过受力校核，中心位置设置大尺寸通孔，主要用于避让冲压压头的下行行程，同时可作为压装过程中工件定位销的穿设孔位，或是配套冲压废料的下落通道，避免压合过程中杂物堆积在基准面影响定位精度。

　　围绕中心大孔分布的四个小孔为安装固定孔，孔位采用对称式布局，分别靠近矩形板的四个角部区域，这类孔位主要用于穿设紧固螺栓，将底板固定在工装台架或者压力机的工作台上，同时也可用于安装上方的按压导向组件、定位块等附属工装零件，孔位的间距设置充分考虑了常规工装的安装孔距标准，可适配多数小型冲压工位的安装边界，不需要额外做转接板适配。设计过程中优先考虑了受力传导路径，压装过程中产生的垂直下压力会通过底板均匀分散到下方的工作台面，因此底板的厚度取值兼顾了刚性与轻量化需求，既不会因为厚度过薄导致长期受冲压力出现板面变形，也不会因为厚度过大增加不必要的工装重量、抬升制造成本。

　　板面的边缘做了直角处理，相邻面的垂直度满足工装装配要求，可作为侧边定位的基准面使用，在安装附属导向组件时，可直接靠住底板侧边完成初步定位，减少装配时的找正时间。实际应用场景中，这类底板不会单独使用，需要搭配上方的按压头、导向柱、工件定位块共同组成完整的按压工装，多用于小型阀块零件的销钉压装、密封件压合、小部件铆接等工序，在低压阀门的零部件装配工位、小型仪表零件的压装工位都能见到这类基础底板的应用。

　　安装时需要先将底板的下表面与工作台面清理干净，避免铁屑、杂物垫在接触面导致底板安装倾斜，之后通过四个角部的安装孔穿入螺栓完成预紧，再通过百分表打表校正底板上平面的平面度，确认基准面水平后再完全锁紧固定螺栓，之后再依次安装上方的导向组件、定位元件与按压执行件。孔位的加工精度直接影响整套工装的装配精度，四个安装孔的位置度公差控制在合理范围内，保证上方安装的导向柱与压头的同轴度满足压装要求，避免压头下行时出现卡滞、偏磨的问题。中心大孔的直径尺寸根据配套压头的最大外径预留了足够的避让间隙，防止压头下行过程中与底板发生剐蹭，同时孔口做了轻微的倒角处理，去除加工毛刺，避免安装过程中划伤操作人员或是刮损配套零件的表面。这类底板的材质多选常用的45号钢，加工完成后会做表面发黑处理，提升基础防锈能力，适合车间生产环境长期使用，日常维护只需要定期清理板面的油污、铁屑，检查固定螺栓是否出现松动即可，不需要复杂的保养流程。在工装改型时，这类底板也可通过在板面额外加工螺纹孔、定位孔的方式，适配不同尺寸的小型零件压装需求，具备一定的通用适配性，不需要重新制作整块基础底板，能够降低工装改造成本与制作周期。
