麻花钻切削刀具三维结构设计

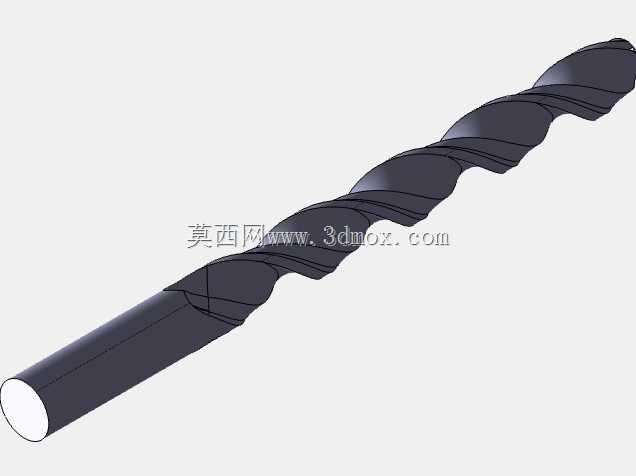

　　钻体的工作部分分为切削段与导向段，顶端的切削部分承担主要的材料去除工作，两条主切削刃对称分布在钻芯两侧，钻芯厚度从顶端向柄部逐渐递增，这种变厚度设计是为了平衡顶端切削的锋利性与整体钻体的抗扭强度，毕竟钻削过程中钻体承受的扭矩会随着钻孔深度增加而不断累积，柄部更高的芯厚能有效避免钻体折断。导向段的螺旋槽除了排屑作用外，槽的棱边还承担着孔壁导向的作用，能保证钻孔过程中钻具不会出现偏斜，确保加工出的孔位精度与直线度符合工艺要求。从安装边界来看，这款钻具采用直柄结构，适配常规的钻夹头装夹，装夹时需要保证柄部伸入夹头的长度足够，避免高速旋转时出现摆振，摆振过大会直接导致钻孔孔径超差，还会加剧切削刃的磨损。在机械加工的孔加工工序中，这类螺旋槽钻具是最基础也最常用的切削执行元件，不管是普通台钻、立式加工中心还是手持电钻的作业场景，都能见到这类结构的钻具身影。从实际加工需求出发，这款钻具的螺旋槽结构并非随意设计，槽型的螺旋角度直接决定排屑效率与切削阻力大小，针对钢件加工的常规工况，螺旋角通常设置在30度左右，既能保证切屑顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成孔壁划伤或是钻头崩损，又能兼顾切削刃的强度，不会因为槽型过深导致钻体刚性不足。

　　在实际的零部件加工场景中，这类钻具常用来完成阀块类零件的工艺孔、安装孔的初加工工序，阀块作为液压系统中的核心集成零件，上面分布着大量不同通径的油路孔、安装孔，钻孔工序的加工质量直接影响后续油路的密封性与元件安装的同轴度，这就要求钻具的几何角度设计必须适配阀块常用的碳钢、铝合金材质的切削特性。设计这类钻具的三维模型时，首先要确定钻具的公称直径，根据加工孔的尺寸公差要求预留后续铰孔或是攻丝的加工余量，螺旋槽的扫描路径需要严格按照螺旋升角参数生成，槽型的截面轮廓要兼顾排屑空间与刃口强度，不能一味追求大容屑空间而削弱钻体刚性，尤其是加工深孔时，钻体的刚性不足很容易造成孔斜甚至断钻的问题。

　　钻体的柄部直径与工作部分直径保持一致，直柄结构的通用性更强，不需要配套专用的锥套就能在多数常规钻削设备上装夹使用，适用场景更广。切削刃的后角设计也需要结合加工材质调整，加工塑性材料时适当增大后角可以减少刃口与工件的摩擦，降低切削热的产生，加工脆性材料时则适当减小后角来提升刃口强度，避免崩刃。在建模过程中，需要重点校验钻芯的锥度变化是否顺滑，螺旋槽与切削刃的交接处是否存在应力集中的尖角，这些细节在实际加工中都会直接影响钻具的使用寿命，应力集中的位置很容易在反复的切削冲击下出现裂纹，最终导致钻具失效。

　　另外，导向棱边的宽度也需要控制在合理范围内，棱边过宽会增大与孔壁的摩擦，导致钻孔时温度升高过快，棱边过窄则会降低导向精度，加工出的孔容易出现圆度超差的问题。从实际使用的角度出发，这类钻具的三维模型可以用来做加工前的刀路仿真校验，提前模拟钻削过程中钻具与工件、夹具的干涉情况，尤其是在加工阀块这类交叉孔密集的零件时，通过三维模型装配仿真可以提前预判钻具在钻至交叉孔位置时的受力变化，调整切削参数，避免钻具在交叉孔位置因为单边受力出现崩刃。同时，标准化的钻具模型也可以直接导入到刀具库中，供数控编程时直接调用，减少重复建模的工作量，提升工艺准备的效率。
