曲面结构阀块连接用机械工具

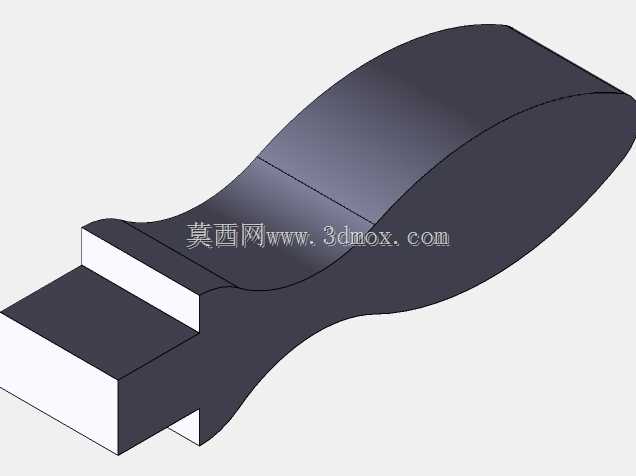

　　在液压阀组集成装配、小型流体控制模块调试的现场场景里，这类带曲面握持结构的阀块操作工具，是装配工位上处理窄空间阀块对接、紧固件对位的常用辅具。不同于常规直柄扳手的平直受力结构，这款工具的握持段采用连续变曲率的曲面造型，完全贴合手掌自然握持时的掌弓弧度，在施加较大扭矩进行阀块端面密封件压紧、螺纹副预紧的时候，手掌局部压强能被曲面均匀分散，长时间连续作业也不会出现硌手、发力滑脱的问题。工具的工作端采用阶梯式凸台结构，凸台的尺寸公差严格匹配阀块上预留的操作卡槽边界，凸台的两个平行侧面与卡槽侧壁的配合间隙控制在0.12mm以内，操作时不会出现侧倾晃量，能精准将扭矩传递到阀块的锁紧位置，避免因工具错位刮伤阀块的密封安装面。

　　从设计逻辑来看，这款工具的曲面段并非单纯为了握持舒适做的造型处理，曲面的厚度变化是经过受力仿真优化的：靠近工作端的位置厚度更大，能承受最大扭矩输入时的弯曲应力，往握持尾端逐步收薄，既控制了整体重量，也让握持时的重心落在手掌中心位置，抬手操作时不会出现头重脚轻的下坠感。工具的整体外轮廓边界做了连续的圆角过渡，没有尖锐的棱边，在阀组密集排布的安装空间里操作时，不会剐蹭到相邻阀件的外接油管、压力传感器引线，也能避免操作时棱边磕碰造成的零件表面损伤。在实际应用中，这类工具主要适配通径6到10mm的小型集成阀块安装作业，尤其是在阀块安装在设备内部、操作空间纵深较浅的位置时，工具的曲面造型能让手腕保持自然的施力角度，不需要刻意扭转手腕去适配直柄工具的操作角度，能大幅降低狭小空间内的操作难度。工作端的阶梯结构做了差异化的高度设计，第一阶凸台对应阀块上浅卡槽的操作需求，第二阶凸台可以深入阀块的深位卡槽，不需要更换工具就能完成两种不同深度卡槽的操作，减少了工位上的工具更换频次。

　　工具的曲面段和工作端采用一体化的结构设计，没有拼接焊缝或者连接缝隙，长期承受交变扭矩的时候不会出现连接位置断裂的问题，整体的结构强度能满足M4到M6规格螺纹紧固件的预紧扭矩要求，适配大部分小型液压阀块、气动控制阀组的装配调试需求。在建模过程中，曲面部分的曲率连续是设计重点，通过G2连续的曲面过渡保证握持时的触感顺滑，同时曲面的拔模角度控制在1.5度，不管是采用机加工直接成型还是后续开模做批量生产，都能顺利脱模或者走刀加工，不会出现加工倒扣的问题。工作端的两个受力侧面做了表面硬化处理的预留设计，实际生产时可以通过局部淬火提升侧面的耐磨性能，长期使用不会因为反复受力出现棱角磨圆、打滑的问题。

　　工具的整体长度控制在120mm左右，工作端的最大宽度为28mm，这个尺寸边界刚好能适配大部分小型阀组的安装间隙，不会因为工具尺寸过大无法伸入操作空间，也不会因为尺寸过短导致发力不足。在阀块的现场维护场景里，这类工具也能用来拆卸阀块上的堵头、调整阀件的调节旋钮位置，曲面握持的结构在带薄劳保手套操作的时候也能保持足够的摩擦力，不会因为手套表面光滑出现工具滑脱的问题。不同于通用扳手的多规格适配设计，这款工具是针对特定系列阀块的操作需求做的定制化结构，工作端的凸台尺寸完全匹配对应阀块的卡槽规格，操作时不会出现间隙过大导致的卡槽棱角变形问题，能有效保护阀块的操作结构，避免因为工具不匹配造成阀块零件损坏。
