传统弹子锁配套金属钥匙结构设计

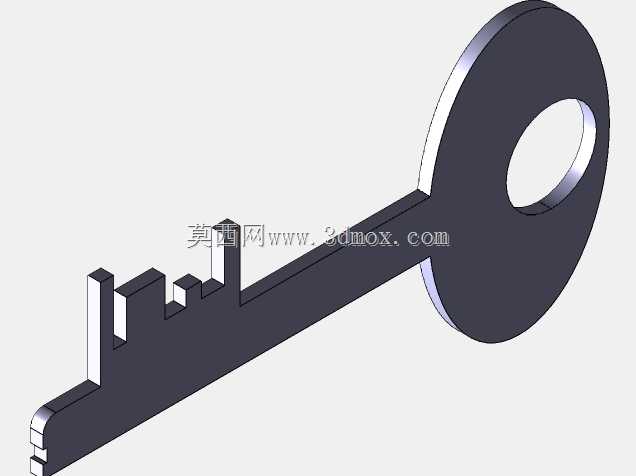

　　日常民用与工业场景中，弹子锁是应用覆盖范围最广的锁具品类，从民用入户门、办公柜锁、设备检修门锁到工业机柜锁、工具箱锁，都能见到这类结构的身影，而配套的钥匙作为解锁的核心执行部件，其齿形精度、结构强度直接决定了锁具的开启顺畅度与防盗性能。本次设计的钥匙针对常规弹子锁结构开发，整体采用扁平式一体化结构，分为握持圆环与齿形杆身两个核心功能段，握持段采用大直径圆环结构，圆环中心开设通孔，既可以穿入钥匙环实现多钥匙串接携带，也能在转动解锁时提供足够的施力力矩，避免施力时出现打滑脱手的问题，圆环边缘做了圆弧倒角处理，日常携带时不会剐蹭衣物或划伤皮肤，握持时的贴合度也更好。

　　齿形杆身部分采用等厚度扁平结构，厚度匹配弹子锁的钥匙插槽间隙，插入锁芯时可以顺畅滑入，不会出现卡滞问题，杆身的齿形排布完全对应锁芯内部弹子的排布位置，每一个齿位的高度差都经过精准计算，插入后可以将所有弹子顶至锁芯与锁体的分界剪切面，此时转动钥匙即可带动锁芯旋转完成解锁动作。设计过程中首先确定锁芯插槽的尺寸边界，以此反推钥匙杆身的宽度、厚度公差，预留0.02mm的滑动间隙，保证插拔顺畅的同时不会因为间隙过大出现晃动，降低齿形与弹子的对位精度；齿形设计阶段严格对应弹子的级差，每个齿位的高度差控制在0.5mm的标准级差范围内，避免出现齿形过浅无法压下弹子、齿形过深导致弹子下沉过度的问题，同时相邻齿位之间做了过渡圆角处理，插入过程中可以顺滑推动弹子移动，不会出现齿尖刮蹭弹子端面导致的插拔卡顿。

　　结构强度方面，杆身与握持圆环的连接位置做了加宽过渡处理，避免应力集中导致的钥匙断裂问题，日常使用中转动钥匙施力时，这个位置是受力最大的区域，加宽后可以有效提升抗扭强度，即使用户施力较大也不会出现弯折、断裂的情况。齿形的边缘做了微小的倒角处理，既可以去除加工毛刺，也能在插入锁芯时起到导向作用，即使钥匙与插槽存在微小的角度偏差，也能顺着倒角滑入插槽内。从安装适配边界来看，这款钥匙适配常规6弹子标准弹子锁芯，杆身总长度匹配锁芯的插入深度，插入后齿形段可以完全覆盖所有弹子位置，不会出现部分弹子无法对位的问题；握持圆环的外径控制在合理范围内，转动时不会与锁具的安装面板发生干涉，即使是凹陷式安装的锁孔，也能顺利插入转动。

　　实际应用中，这类钥匙除了常规的开锁功能外，结构上也可以根据需求在圆环表面激光刻印编号，方便多钥匙场景下的区分管理，比如物业、工厂的多门锁管理场景，不同编号对应不同门锁，大幅提升管理效率。建模过程中对所有的锐边都做了R0.3的圆角处理，既符合五金冲压加工的工艺要求，避免冲压过程中出现崩边问题，也能提升日常使用的安全性，不会出现锐边割手的情况；齿形的每个尺寸都标注了公差要求，加工时可以采用冲压成型或者铣削成型的工艺，量产时采用冲压工艺可以大幅提升生产效率，小批量定制时采用铣削加工即可满足精度要求。
