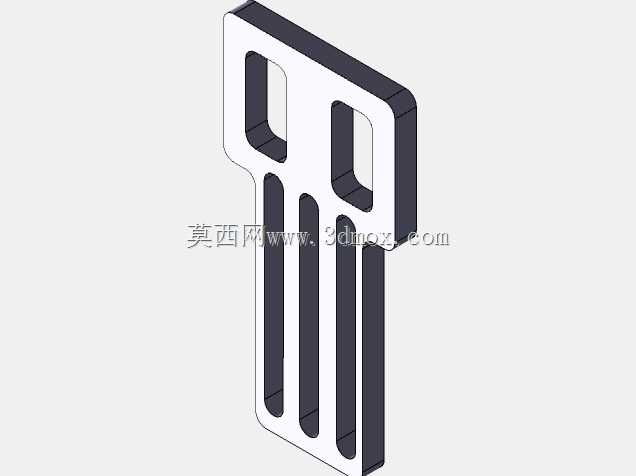

在液压阀组的装配与运维场景中,这类异形板状构件往往承担着阀块内部流道分隔、外接元件限位、装配定位基准的多重作用,很多现场运维人员容易忽略这类非核心流道元件的作用,实际上一旦这类构件出现形变或者尺寸偏差,会直接导致阀块装配后出现密封面错位、外接管路干涉、阀芯动作卡滞等一系列连锁问题。从结构形态来看,该构件采用一体化板式结构,主体为等厚板材加工成型,上部设置两个对称的矩形镂空槽,下部延伸出三条平行的长条形肋状结构,整体轮廓没有复杂的曲面特征,所有加工面均为平面与垂直立面,加工时可直接采用板材铣削成型,不需要额外的铸锻工序,适合小批量备件的快速加工生产。
从实际安装边界来看,上部的两个矩形镂空槽为安装过孔位,孔位的中心距与阀块对应安装面的定位螺孔中心距完全匹配,装配时螺栓穿过镂空槽将构件固定在阀块的侧装基准面上,镂空槽的长度方向预留了一定的调节余量,允许装配时根据外接元件的实际位置做小范围的位置微调,避免因为加工累积误差导致装配卡滞。下部的三条平行长肋结构插入阀块对应的预留槽位内,肋条的侧面与阀块槽位的内壁为小间隙配合,装配后肋条可以对阀块内部的分隔板起到侧向支撑作用,避免阀块在高压工况下因为流道压力波动导致分隔板出现形变偏移,同时肋条之间形成的两个通槽可以作为外接控制油路的走线空间,避免控制油管直接暴露在阀块外部受到磕碰损伤。
设计这类构件的时候,首先要考虑的是材料的刚性与形位公差控制,因为构件直接作为阀块的安装基准延伸件,安装面的平面度需要控制在0.02mm以内,肋条与安装面的垂直度公差不能超过0.03mm,否则插入阀块槽位后会出现别劲的情况,长期受油压脉动影响容易出现应力集中断裂。其次是镂空槽与肋条的圆角处理,所有的内角位置都设置了R2的过渡圆角,避免铣削加工时出现应力集中点,同时也能减少装配时锐角对密封件的划伤。构件的厚度方向需要与阀块侧装面的槽深完全匹配,装配后构件的外表面与阀块侧平面保持齐平,不会出现突出或者凹陷的情况,保证后续外接元件的安装面平整。
在实际工况应用中,这类构件属于阀块的易损备用件,当阀块经过多次拆装维护后,原有构件的安装孔位可能出现滑牙、肋条因为长期受侧向力出现形变,就需要更换备用构件来保证阀块的装配精度。不同于阀块内部的阀芯、密封件等标准备件,这类结构件往往需要根据阀块的实际安装尺寸定制加工,建模时需要严格匹配阀块对应位置的安装尺寸,包括槽宽、孔位中心距、安装面的高度差等参数,不能直接套用通用尺寸,否则会出现装配不上的问题。另外构件的表面不需要做特殊的防腐处理,只要进行常规的发黑处理即可,因为阀块内部为液压油环境,本身就具备防锈能力,过度的表面处理反而会影响装配配合面的尺寸精度。
从建模逻辑来看,这类构件不需要做复杂的参数化关联,只要先绘制主体的外轮廓草图,拉伸成等厚实体后,再分别切除上部的两个矩形镂空槽和下部肋条之间的通槽,最后对所有内角做过渡圆角处理即可,建模过程中需要重点关注各个配合面的尺寸公差标注,在工程图中明确标注形位公差要求,避免加工出来的零件无法满足装配要求。在装配验证环节,需要将构件装配到阀块模型中做干涉检查,确认肋条插入阀块槽位后没有干涉,上部镂空槽与阀块螺孔的位置对齐,预留的调节余量满足装配调整需求,同时还要检查构件外表面与外接元件的安装位置是否存在干涉,保证外接的电磁阀、油路块等元件可以顺利安装到位。
