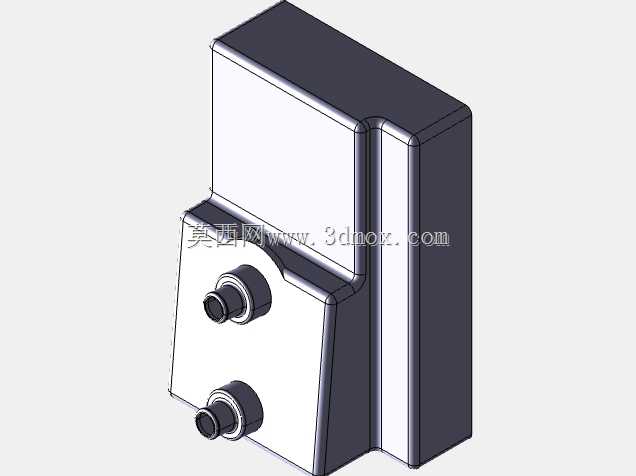

该塑料构件主要应用于低压流体控制回路的阀组集成安装场景,常见于小型气动控制单元、实验室流体分配装置、小型净水设备的阀组集成段,作为阀块的外接接口承载结构,承担流体通路转接、外部管路定位、阀组侧部防护的多重作用。从结构设计来看,构件主体采用L型块状布局,主体厚壁区域做了等壁厚设计,壁厚差值控制在0.8mm以内,避免注塑成型过程中出现缩痕、翘曲等成型缺陷,主体背部设置有通长的定位凸棱,凸棱宽度3.2mm,突出主体基面1.5mm,可直接嵌入阀块安装基面的对应定位槽内,安装时无需额外调整对位,直接卡入后即可完成周向定位,降低装配时的对位难度。
构件正面伸出两个同轴度公差控制在0.1mm以内的快插接口,接口采用标准快插接头的基座结构,接口根部做了R1.2的圆角过渡,避免管路插拔受力时出现应力集中导致的根部开裂,两个接口的中心距按照常规阀块通路间距设计,可直接匹配对应通径的快插接头,外接6mm外径的气动软管或流体输送软管,接口内部的流道与主体内部预埋的通路直接连通,流道内壁做了抛光处理,表面粗糙度达到Ra1.6,降低流体输送过程中的沿程阻力,减少低压回路下的压力损失。
构件的安装边界方面,主体总高度控制在68mm,横向宽度42mm,纵深方向厚度35mm,安装时占用的阀块基面尺寸为42mm*35mm,不会占用阀块上其他阀件的安装空间,主体侧部的竖直面做了平面度0.05mm的精加工处理,可直接贴靠阀组的侧安装板,配合两个M3的自攻螺丝安装孔完成固定,安装孔位设置在主体厚壁区域,避免螺丝锁附时出现柱位开裂的问题。设计过程中针对塑料材质的蠕变特性,在接口的受力区域做了局部加厚处理,加厚区域比周边壁厚多出1.2mm,可承受长期插拔受力以及1.2MPa以内的工作压力,满足低压流体回路的使用需求;主体的边角位置全部做了R0.8的圆角处理,既可以避免注塑时的尖角应力集中,也能防止装配过程中锐边划伤操作人员。
在实际设备装配场景中,该构件可直接替换传统的金属阀块转接接头,整体重量比同结构铝合金构件降低60%以上,同时塑料材质本身具备一定的耐腐蚀性,可适配弱酸碱流体的输送场景,无需额外做表面防腐处理;构件与阀块的贴合面预留了0.3mm的密封槽安装位,可放置对应尺寸的O型密封圈,保证流体通路的密封性,避免出现渗漏问题。从建模逻辑来看,该零件采用自顶向下的设计思路,先匹配阀块的安装基面尺寸确定主体轮廓,再根据流体通径确定接口尺寸,最后结合注塑成型的工艺要求调整壁厚、圆角、拔模角度,拔模角度统一设置为1.5度,满足注塑件的脱模需求,所有加强筋的厚度控制在主体壁厚的0.6倍,避免筋位背面出现缩印影响外观与装配精度。
