带连接件螺栓双环管路连接结构

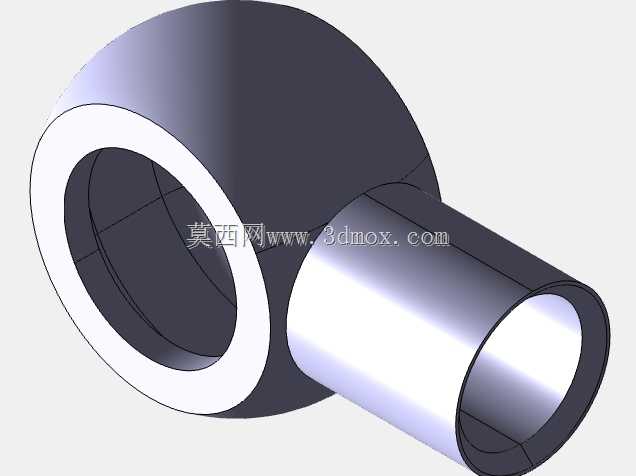

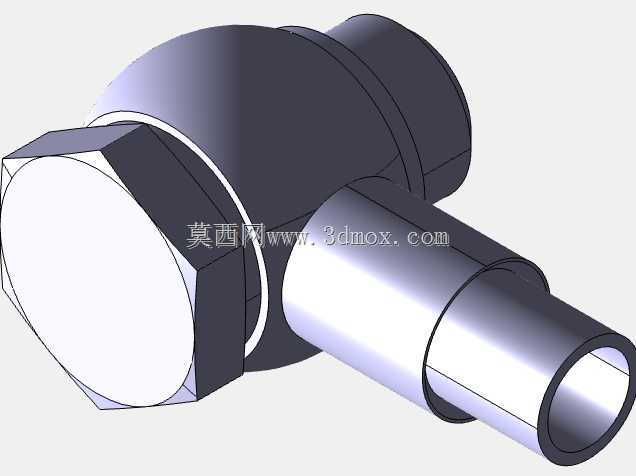

在流体输送系统的管路布设场景中，这类带侧接结构的管路连接件常被用于液压、气动回路的支路引出点位，尤其是在设备内部空间局促、无法采用标准三通件排布的工况下，这类集成式连接结构能大幅减少管路接头数量，降低系统泄漏风险。从实际使用场景来看，这类结构多应用在中小型液压站的控制油路、小型气动设备的气路分支，或是实验室流体试验台的测试管路中，相比传统的多个接头拼接的结构，它把连接螺栓、密封结构、侧出管路集成在一个主体上，安装时只需要对准主管道的安装位，拧紧外侧的六角锁紧结构就能完成固定，不需要额外搭配转接头，能有效压缩安装占用的空间。

从功能特性上看，这个结构的核心是实现主管路与侧出支路的连通同时保证密封可靠性，主体的六角结构是安装时的受力位，设计时特意把锁紧受力面放在靠近密封端的位置，这样拧紧时的压紧力能直接作用在密封件上，避免长距离传力导致的压紧力损耗，密封面采用的是平密封搭配密封圈的结构，相比锥面密封，平密封对安装时的对中度要求更低，现场安装时即使存在微小的角度偏差，只要压紧力足够就能保证密封效果，更适合设备现场的装配工况，不需要太高的装配精度就能达到密封要求。侧出的管路采用阶梯轴结构，靠近主体的位置直径更大，往外逐渐收窄，这种设计一方面是保证根部的结构强度，避免侧管受外力时在根部断裂，另一方面阶梯结构可以直接作为管路插接的定位面，外接软管或者硬管时，推到阶梯面就达到安装位置，不需要额外做标记定位，能提升现场装配的效率。

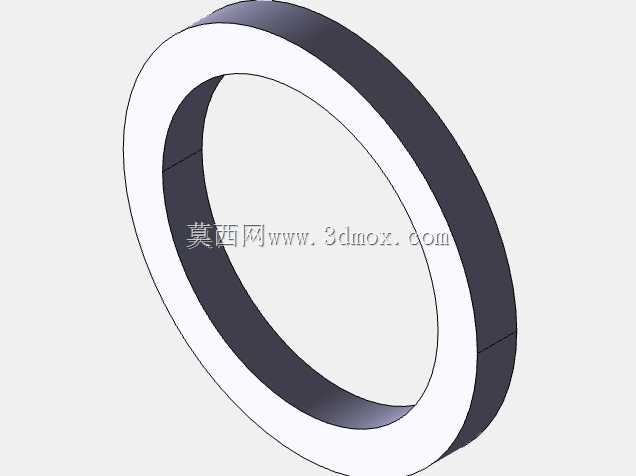

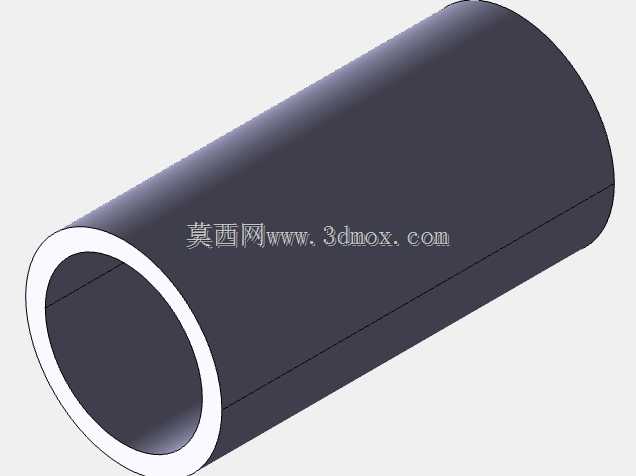

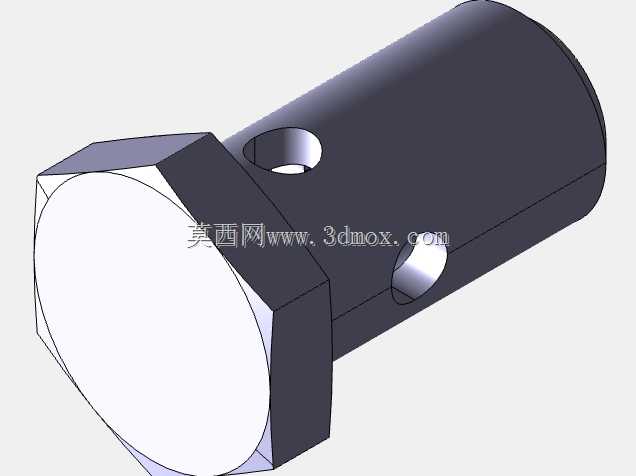

设计思路上，这个结构没有采用复杂的异形结构，所有的加工面都是回转面或者平面，用普通的数控车床加上铣床就能完成全部加工，不需要定制特殊刀具，加工成本可控。主体的深色部分和金属色部分其实是不同的功能区域，深色部分是受力锁紧和密封容纳的区域，设计了足够的壁厚来承受拧紧时的扭矩和管路内的流体压力，金属色的侧管部分因为需要和外接管路配合，尺寸精度要求更高，表面粗糙度也控制得更低，保证插接或者卡套连接时的配合精度。连接螺栓的位置设计在主体的侧方，不是在轴线上，这样安装时不需要从管路的轴向穿螺栓，能在轴向空间不足的位置完成安装，比如贴近设备壁板的管路位置，轴向没有操作空间，就可以从侧面拧螺栓完成固定，这也是这类结构相比普通直通接头的核心优势。

从安装边界来看，这个结构的最大外轮廓是外侧的六角锁紧面，安装时需要预留足够的扳手操作空间，六角的对边尺寸决定了扳手的规格，对应的操作空间至少要比六角对边大30%以上，才能保证扳手能正常转动完成拧紧。侧出管路的长度是固定的，外接管路时不能在侧管上施加过大的径向力，否则会导致主体密封面受力不均出现泄漏，所以安装侧管外接管路时需要做好管路固定，避免管路重量直接作用在接头上。主管道连接端的插入深度有明确的设计值，安装时要保证主管道插入到位，否则会导致密封件压缩量不足，出现泄漏，同时主管道的端面要做平口处理，不能有毛刺或者倾斜，避免割伤密封件。整个结构的流道是平滑过渡的，在主管路和侧支路的交汇位置没有直角拐角，能减少流体经过时的阻力，降低压力损失，也避免直角位置出现流体滞留的问题，对于输送有微小颗粒的流体时，也能减少颗粒在拐角处沉积堵塞的风险。

在实际选型应用时，需要注意这个结构的适用压力范围，因为采用的是平密封结构，适用的压力区间在中低压工况，如果是高压工况需要额外检查密封件的材质和压紧力设计，避免高压下密封失效。另外连接螺栓的预紧力需要控制在合理范围，不能过度拧紧，否则会导致主体的六角部位出现变形，或是把密封件压坏，反而导致泄漏，实际装配时应该按照对应的扭矩要求来拧紧，不能靠手感盲目加力。侧管的外径尺寸是标准的管路适配尺寸，可以搭配对应的卡套、快插接头或者直接连接软管，适配性比较强，不需要定制特殊的外接配件，日常维护更换时也容易找到替换件。
