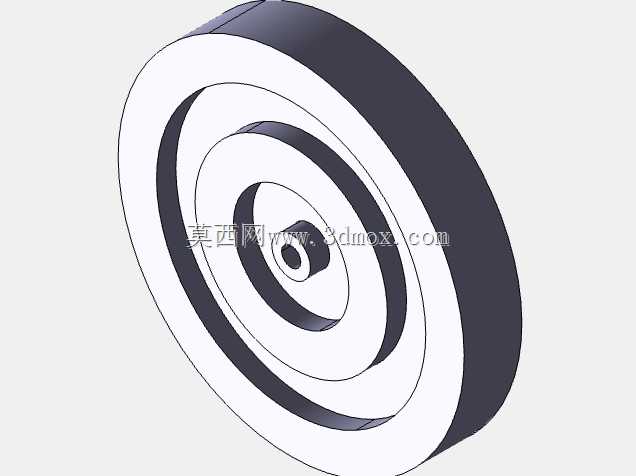

阀块配套多层同轴轮式结构零件

　　这类多层同轴轮式结构零件，常配套应用在液压阀块的集成控制回路中，作为阀组内部的回转阻尼、导流承托或者行程限位构件使用，在液压站、工程机械液压控制系统、机床液压回路的阀组装配场景里十分常见。从实际装配需求出发，设计这类零件时首先要匹配阀块内部的安装腔尺寸，最内层的中心孔是核心安装基准，需要和阀块内的定位销轴或者阀芯杆部做间隙配合，配合公差通常选H7/g6的间隙配合等级，既保证零件可以顺畅回转或者轴向微调，又不会出现径向窜动导致的密封面错位问题。

　　零件的多层环形台阶结构，每一层的外径尺寸都对应阀块内部不同的腔道台阶，最外侧的大直径轮面，通常是和阀块的腔体内壁做滑动配合，表面粗糙度需要控制在Ra1.6以内，减少往复或者回转动作时的摩擦阻力，同时避免刮伤阀块内壁的加工面。中间的环形凹槽结构，主要作用是预留密封件的安装空间，或者作为流体介质的导流缓冲区，设计时凹槽的宽度和深度需要匹配对应规格的O型圈或者挡圈尺寸，槽口的倒角要做C0.5的过渡处理，避免装配时切伤密封件导致介质泄漏。从结构受力角度看，这类零件在工作时主要承受径向的介质压力和轴向的限位顶紧力，因此建模时需要保证各层台阶的同轴度公差控制在0.02mm以内，避免装配后出现偏心，导致阀芯动作卡滞或者密封偏磨。

　　零件的轴向厚度尺寸需要严格匹配阀块腔道的深度预留间隙，通常预留0.1-0.2mm的轴向窜动间隙，避免温度变化导致零件热胀卡滞。在三维建模过程中，首先以中心孔的轴线为全局基准，先绘制最内层的中心孔轮廓，再依次向外绘制各层环形台阶的截面轮廓，通过回转特征生成主体结构，之后对各台阶的衔接处做圆角或者倒角处理，避免应力集中。需要注意的是，最外侧轮面的边缘要做微小的倒角处理，方便零件压入阀块腔体时的导向，不会刮伤腔体内壁。这类零件的材质通常选用45号钢或者铝合金，根据使用场景的压力等级选择，高压回路下选用45号钢做调质处理，硬度达到HB220-250，低压回路下选用6061铝合金做阳极氧化处理，减轻重量同时提升耐磨性能。

　　建模时还要考虑加工工艺的可行性，所有的环形面都要适合车床一次装夹加工完成，避免二次装夹带来的同轴度误差，各层台阶的退刀槽尺寸要符合车削加工的标准，不要出现无法加工的封闭内角结构。在实际阀组装配时，这类零件通常和弹簧、密封件、阀芯配合安装，多层结构的设计可以同时实现多重功能：内层孔定位、中间槽装密封、外层轮面导向，相比单一直径的圆柱零件，集成度更高，可以有效减少阀块的轴向尺寸，让整个阀组的结构更加紧凑。设计时还要注意各层台阶的端面垂直度，相对于中心轴线的垂直度公差要控制在0.015mm以内，保证和相邻零件的端面贴合紧密，不会出现介质内泄的情况。另外，零件的表面如果是用于导流的区域，不需要做过高的粗糙度要求，Ra3.2即可，减少不必要的加工成本，而配合面和密封面则需要按照对应的公差要求做精加工。建模过程中要对所有的尺寸做参数化关联，比如中心孔直径变化时，各层台阶的外径、倒角、退刀槽尺寸可以按照比例自动调整，方便后续根据不同规格的阀块做参数化改型，提升设计复用率。
