龙门式数控等离子金属切割设备结构

这套切割设备的结构设计，核心面向中小型金属加工车间的板材下料场景，适配常见的碳钢板、薄不锈钢板、镀锌板等导电金属材料的异形轮廓切割作业，可覆盖广告标识制作、小型五金件下料、机箱机柜板材加工、通风管道管件展平切割等多类日常加工需求，相比手持等离子切割，能大幅降低人工操作的劳动强度，同时提升切割轮廓的一致性与尺寸精度，减少后续打磨修边的工序余量。

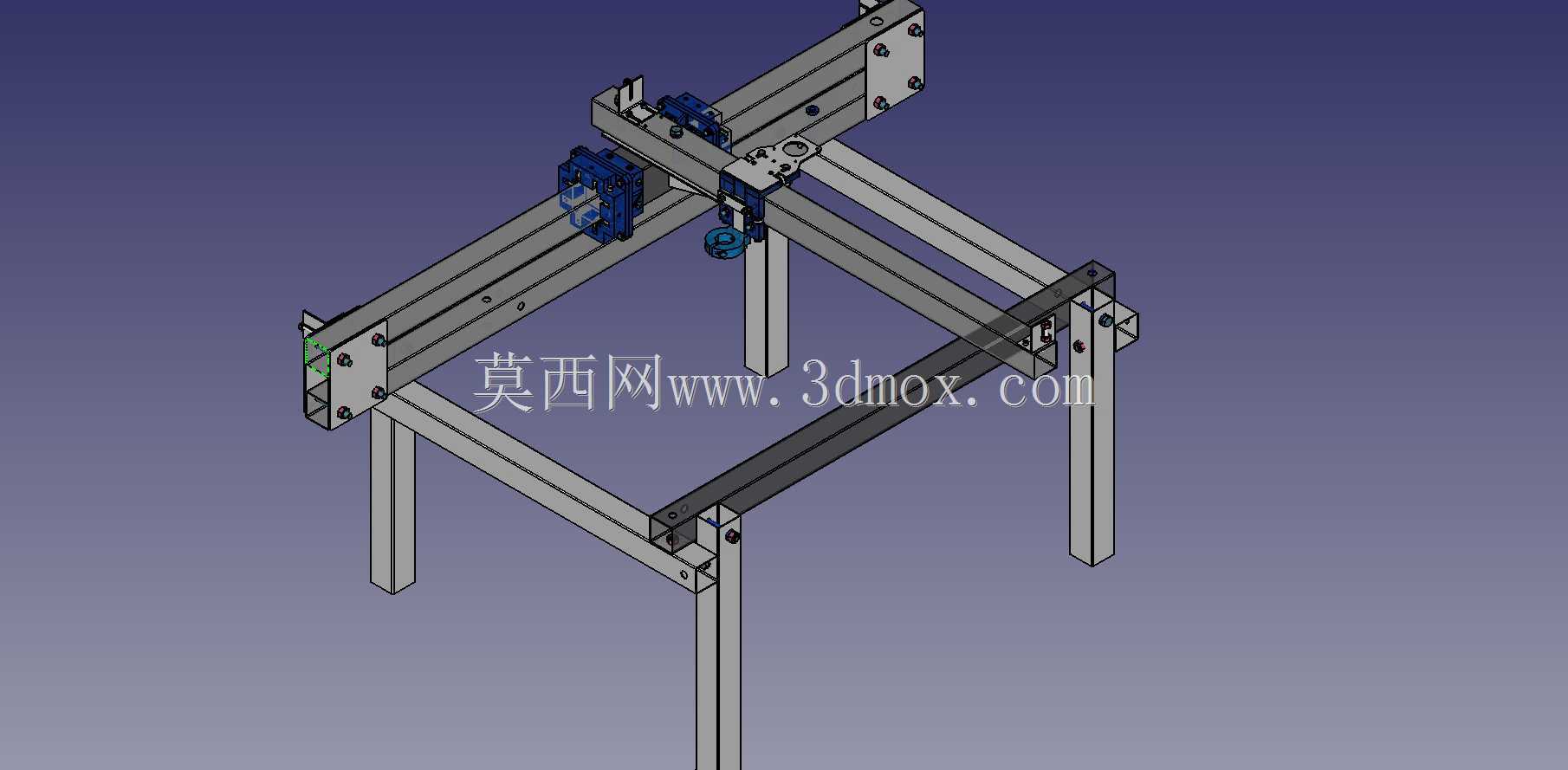

从整体结构布局来看，采用了经典的龙门式双轴移动架构，底部由四根方管型材作为支撑立柱，搭配横向连接的底框型材构成整机的承载基座，这种框架式结构在保证整体刚性的前提下，尽可能压缩了自身重量，既可以直接放置在平整的车间地面使用，也可根据加工需求搭配额外的格栅式切割工作台，适配不同厚度板材的承托需求，安装时仅需调整四个支脚的水平度，保证龙门移动方向与横梁方向的垂直度即可，不需要复杂的地基浇筑，适合小型加工场地的快速部署。

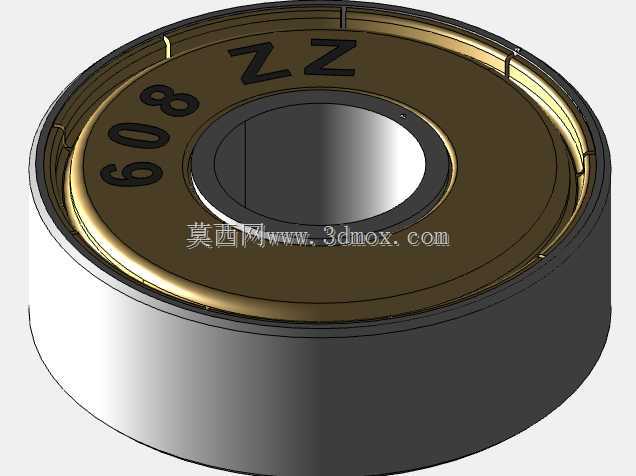

横梁部分采用标准工业铝型材搭建，兼顾了移动部件的轻量化需求与直线运动的刚性要求，X轴方向的传动通过直线光轴搭配滑动轴承实现，承载等离子割炬的移动滑台安装在横梁的导轨上，可沿横梁长度方向完成横向进给，而龙门整体则沿底部基座的纵向导轨完成Y轴方向的进给，两个方向的运动配合即可实现平面内任意轮廓的走刀路径。滑台上预留了等离子割炬的安装位与调节结构，可根据切割板材的厚度、切割电流参数调整割炬的初始高度，同时预留了后续加装弧压自动调高模块的安装空间，方便使用者根据自身加工需求升级功能。

设计过程中所有的连接节点均采用标准角件与紧固件实现装配，没有采用焊接式的固定连接结构，所有零件均可单独拆卸更换，当某一方向的导轨、轴承出现磨损时，不需要对整体框架进行拆解，仅需更换对应损耗件即可恢复设备精度，大幅降低了后期维护的成本与难度。框架的型材选型经过载荷校核，在滑台搭载常规等离子割炬、拖链线缆的情况下，横梁移动过程中不会出现明显的形变抖动，能够保证切割过程中割炬与板材间距的稳定性，避免因抖动造成的切割面斜口、挂渣过多等问题。

从安装边界来看，整套设备的占地尺寸适配常规小型车间的空间布局，纵向与横向的行程可根据使用者的实际加工板材尺寸进行参数调整，不需要重新设计整体结构逻辑，仅需更换对应长度的型材与传动部件即可拓展加工幅面，对于做非标定制加工的小型作坊而言，这种模块化的结构设计可以灵活适配不同的订单需求，不需要针对不同幅面的加工需求重新采购整套设备。

在实际使用场景中，这套结构可搭配市面上常见的便携式等离子电源使用，不需要配套专用的高价控制系统，可接入通用的数控运动控制板卡，通过电脑导入CAD绘制的切割图形即可自动生成走刀路径，完成复杂轮廓的自动切割，相比大型工业等离子切割设备，其投入成本更低，空间占用更小，同时维护难度更低，非常适合个体加工户、小型五金加工厂的日常下料作业。结构设计中预留了拖链的安装位置，可将动力线缆、气路管线、控制信号线全部收纳在拖链内，避免移动过程中管线出现拉扯、磨损的问题，提升设备长期运行的可靠性。各轴的限位位置均预留了传感器安装位，可加装行程限位开关，避免设备运行过程中出现超程脱轨的问题，保障操作过程的安全性。
