手动杠杆式管材弯制工装结构设计

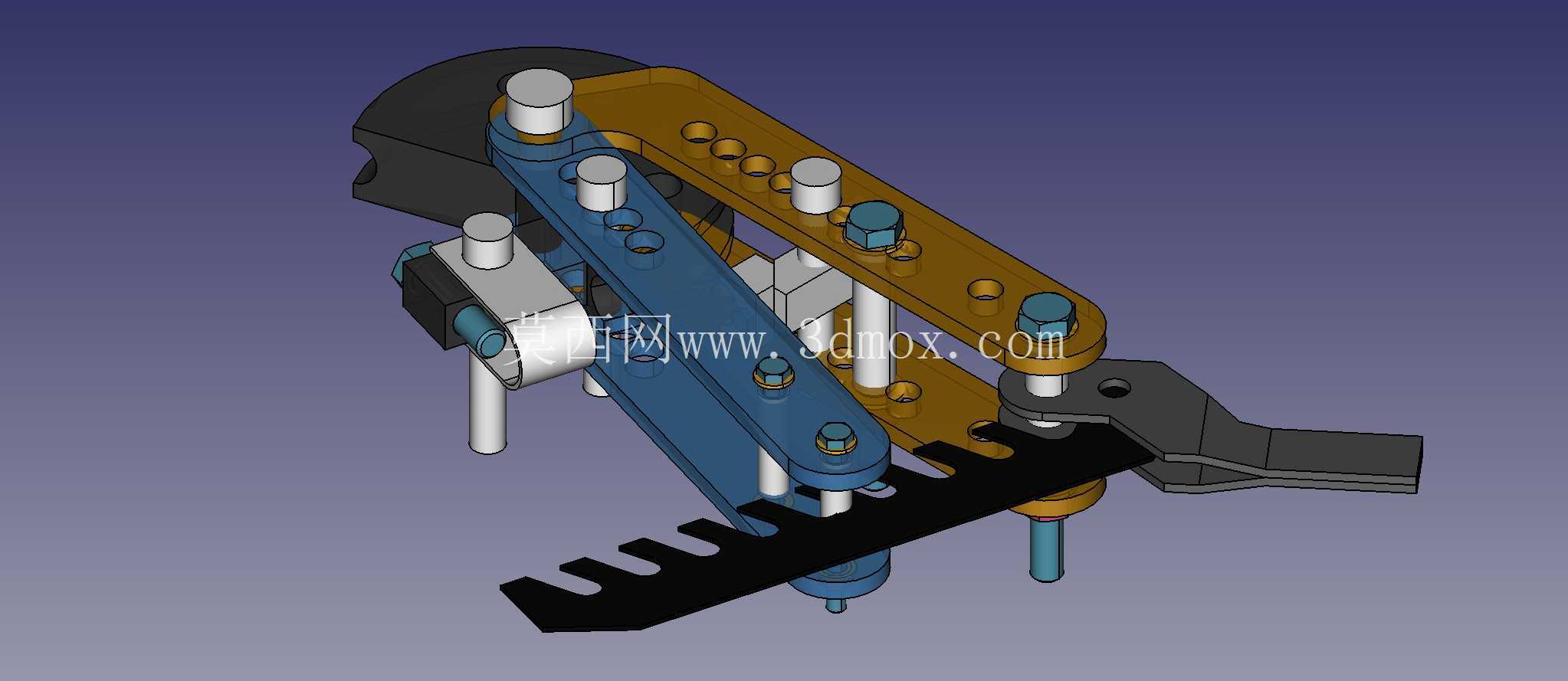

　　工装底部的黑色齿形定位板承担弯制角度锁止功能，板上依次开出不同角度对应的卡口，摆臂带动管材绕弯制芯轴转动时，随动锁止块卡入对应齿槽即可固定当前弯角，避免操作人员卸力后管材回弹导致角度偏差，齿槽的角度间隔按照管路安装常用的15度、30度、45度、60度、90度转角排布，无需额外角度尺反复校核。力输入侧的手动压杆采用加长力臂设计，操作人员在工位旁单手即可施加足够弯制力矩，无需外接液压动力源或压缩空气管路，整机没有电机、泵站等附属部件，整体重量控制在单人可搬运的范围内，既可以固定在钳工台台面使用，也可转运到户外管路安装现场就近作业。现场管路预制工位最常见的痛点，是小批量、多走向的薄壁金属管与工程塑料管弯制，既不值得占用数控弯管机的排产档期，又不能靠手工灌沙弯折保证转角一致性。这套杠杆式弯管工装的结构逻辑，正是围绕车间零散弯管任务搭建：整套机构以两根平行布置的长摆臂作为力传递主体，摆臂之间通过多组等高立柱与销轴保持间距，立柱同时充当管材弯曲时的侧向定位靠模，摆臂表面预留的多组等距销孔，可根据目标弯曲半径快速调整定位柱的安装位置，覆盖常用小管径的弯弧需求。

　　从安装边界来看，工装的支撑立柱高度统一，底部安装孔位按照标准钳工台T型槽间距预留，固定时不需要额外加工过渡连接板，摆臂的最大开合行程对应常用管材的最大弯曲弧长，作业时管材的进料侧预留长度不超过摆臂回转半径，不会和工位周边的工具架、物料盒产生运动干涉。结构设计上所有受力销轴均采用对称布置，弯制过程中载荷沿两根摆臂均匀分担，单侧摆臂不会出现偏载变形，和管材直接接触的定位柱、弯制芯轴都做了圆角抛光处理，弯制薄壁铜管、铝管时不会在管壁表面压出凹痕，针对PVC、PPR等塑料管材，只需更换对应管径的尼龙衬套即可避免管材表面被刮伤。

　　这套工装的适用场景覆盖多个现场作业环节：汽修车间制作制动油管、冷却水管时，可按照车身布局现场弯出匹配走向，避免预制管件长度不符反复返工；建筑水电安装工位弯制电线套管、小口径给水管道时，可在楼层作业面直接完成弯制，不用往返加工车间转运管件；暖通空调现场安装铜管管路时，能保证每一个弯头的弯曲半径一致，管路排布整齐且不会因弯扁导致冷媒通流截面变小；工业设备厂的液压管路预制班组，用这套工装完成小直径润滑油管、气动气管的弯制定位，弯角一致性远高于手工弯折，装配时管路对口效率明显提升。

　　建模过程中所有摆臂、锁止板、销轴、手柄零件均按实际加工尺寸拆分，装配关系完全还原实际工装的铰接与定位逻辑，转动副的配合间隙按照现场实际装配公差预留，在三维环境中可直接模拟摆臂从0度到90度的完整弯制行程，验证锁止齿板每个卡口的位置是否和摆臂运动轨迹匹配，检查管材在弯制过程中是否会和周边立柱发生干涉及位置冲突。整套机构没有复杂的传动零件，日常维护仅需在铰接销轴处定期加注润滑脂，磨损后只需更换对应销轴和定位衬套，维护成本极低，非常适合零散管路加工的柔性作业场景。
