博慈Boci blt310光纤激光切割头结构

在金属板材加工、精密钣金制造、五金件批量切割的生产场景里，光纤激光切割头是整台激光加工设备的核心执行终端，直接决定切割断面质量、加工精度与长时间运行的稳定性，本次呈现的博慈Boci blt310光纤激光头实体结构，还原了量产款切割头的核心装配关系与外部安装边界，可作为设备改造、结构选型、配套工装设计的三维参考依据。

从实际加工场景的适配性来看，这款切割头主要面向中功率段光纤激光加工设备，适配平面板材切割、小幅面异形件修边、管材切割工位的搭载需求，日常作业中负责将光纤传导的高能激光束聚焦到待加工金属表面，配合随动调高系统实时保持喷嘴与工件表面的恒定间距，完成碳钢、不锈钢、铝合金等常见金属材料的熔化切割作业，切割过程中配合高压辅助气体从喷嘴同轴吹出，吹走熔融金属残渣形成规整切缝。

结构设计上，该模型还原了切割头的分层装配逻辑：最上方为光纤接入端的安装基准面，预留了与光纤连接器对接的装配位，建模时省略了外接光纤连接器与配套气路、电路附件，仅保留切割头本体的实体结构，方便使用者快速提取核心安装尺寸。中部为聚焦镜组的容纳腔体，外部做了散热鳍片结构设计，增大与空气的接触面积，带走长时间连续作业产生的热量，避免镜组因温升出现形变影响聚焦精度；侧面预留了传感器安装位，可适配电容式随动传感器的安装，实时反馈喷嘴与工件的距离信号给设备控制系统。下部为喷嘴安装座，做了快拆式的结构设计，方便作业人员根据切割板材厚度、辅助气体类型快速更换不同孔径的喷嘴，喷嘴座周围做了防撞避让结构，当加工过程中出现误碰撞时，可通过预设的缓冲结构减少镜组受冲击损坏的概率。

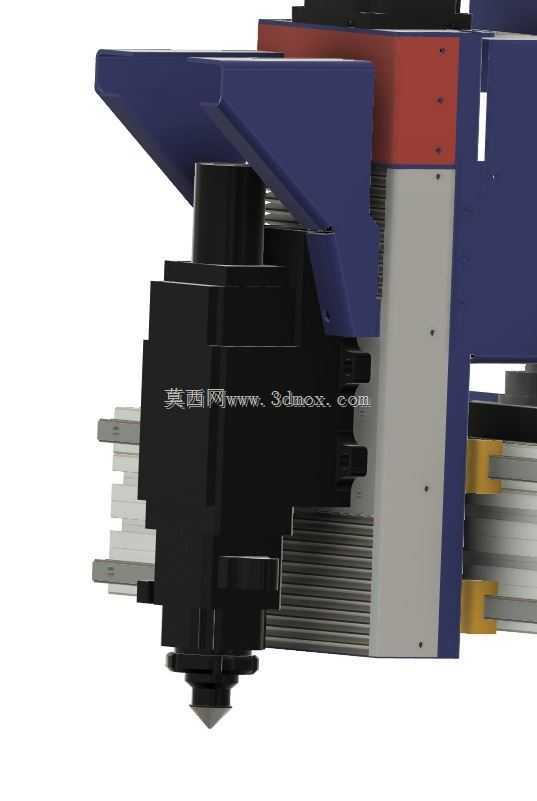

安装边界方面，模型完整还原了切割头与设备Z轴滑台连接的安装法兰尺寸，法兰面的安装孔位、定位止口尺寸均按照量产实物的装配公差做了等比例还原，设计人员在做配套安装板、Z轴滑台适配结构时，可直接提取对应尺寸做干涉检查，无需反复核对二维图纸的尺寸标注。切割头侧面的气路接口、冷却水路接口的位置与朝向也做了准确还原，在做设备管线排布设计时，可提前模拟气管、水管的弯折半径，避免实际装配时出现管线与周围结构干涉、弯折过度导致气路或水路堵塞的问题。

从结构设计的工程逻辑来看，这款切割头的外形做了多面切边的处理，并非规则的圆柱结构，一方面是为了在有限的安装空间内避让Z轴滑台的导轨、拖链等周边部件，另一方面切边平面可作为传感器安装、防撞触发装置的定位基准，提升装配时的定位精度。切割头的重心做了居中优化，安装到Z轴滑台后不会出现偏载，可降低Z轴伺服电机的负载，提升随动调高时的响应速度，在高速切割小幅面异形件时，不会因为重心偏移出现抖动，保证切缝的直线度与转角处的加工精度。

在实际设备改造场景中，不少老旧激光切割设备的切割头出现老化损坏，需要替换同规格的新款切割头时，可借助该三维模型提前做适配性检查，核对安装法兰尺寸、整体长度、外接接口位置是否与原有设备的安装空间匹配，避免采购回来的部件出现装不上、管线接不对的问题。对于做激光切割配套工装设计的工程师来说，可依托该模型设计切割头的防尘罩、防撞保护架、喷嘴清洁装置等周边配套结构，在设计阶段就完成干涉检查，减少实际加工装配时的反复修改次数。

需要注意的是，该模型仅还原了切割头的外部实体结构与安装接口尺寸，未包含内部镜片、密封件、冷却流道的详细结构，在做内部光学系统设计、冷却系统优化时需要补充对应的内部零件图纸，但对于结构适配、设备选型、外部工装设计的场景，该模型的尺寸精度完全可以满足工程设计的使用需求，能够帮助设计人员减少测绘实物的工作量，缩短设计周期。
