UR5机械臂适配英特尔深度相机安装支架

　　在协作机器人视觉应用场景中，末端视觉传感器的安装可靠性与视场覆盖范围，直接决定了视觉引导抓取、三维环境重建、工件位姿识别等任务的落地效果。这款适配UR5机械臂的安装支架，专门针对英特尔RealSense D405、D415两款深度相机设计，解决了常规通用支架无法兼顾安装刚性、角度调节自由度与视场无遮挡的痛点。从实际产线调试经验来看，不少集成商在搭建UR5视觉工作站时，会采用通用角铝搭配螺丝的简易固定方式，不仅安装后相机光轴与机械臂末端法兰的同轴度偏差大，还容易在机械臂高速运动时出现相机抖动，导致深度点云数据出现重影、偏移，直接影响视觉定位精度。

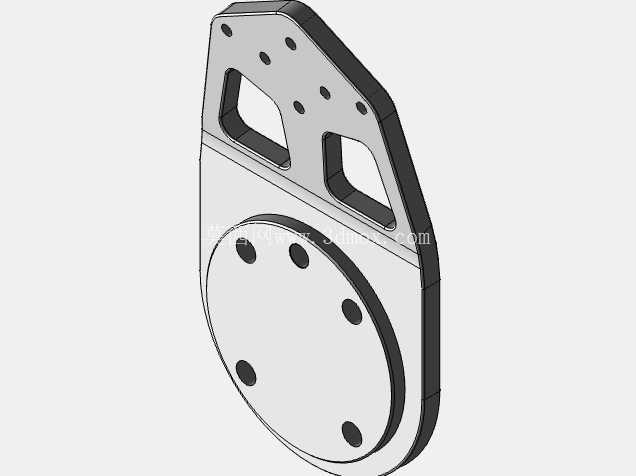

　　这款支架在设计阶段就充分考虑了UR5末端法兰的安装基准，支架主体的法兰连接面完全匹配UR5末端的安装孔位分布，无需额外转接板即可直接固定在机械臂末端，安装后整体贴合紧密，连接面的平面度控制在合理公差范围内，避免了因转接间隙带来的累积误差。支架的相机安装区域预留了多组不同角度的安装孔位，可支持D405、D415相机在水平、垂直、倾斜等多个方向固定，调试人员可根据实际作业的视场需求调整相机朝向，无论是面向机械臂正前方的工件抓取场景，还是面向下方的料盘定位场景，都能通过孔位调整获得无遮挡的完整视场，不会出现支架结构遮挡相机镜头、深度模组投射窗口的问题。

　　从结构强度角度看，支架采用了一体化的镂空减重设计，在保证整体刚性的前提下尽可能降低自身重量，不会给UR5机械臂末端带来过大的负载负担，避免影响机械臂的运动速度与重复定位精度。支架边缘做了圆滑过渡处理，没有尖锐的棱角，在人机协作场景下能降低磕碰风险，符合协作机器人工作站的安全设计要求。安装边界方面，支架与UR5法兰连接的孔位完全遵循UR5末端的标准安装尺寸，孔位公差经过适配调整，普通内六角扳手即可完成安装固定，无需额外定制安装工具；相机安装侧的孔位匹配D405、D415两款相机的底部安装螺孔规格，安装时可直接使用相机自带的固定螺丝完成锁紧，不需要额外采购适配螺丝。

　　在实际应用中，这款支架可覆盖3C电子装配场景下的微小元件定位抓取、物流场景下的包裹三维尺寸测量、无序分拣场景下的工件位姿识别等多个典型协作机器人视觉应用场景，安装后相机与机械臂末端的相对位置固定，手眼标定过程中不需要反复调整支架位置，能大幅缩短现场调试的周期。对比市面上常见的3D打印支架，这款金属材质的支架长期使用不会出现蠕变变形，在车间温湿度变化的环境下也能保持尺寸稳定性，不会因为长期受力出现安装孔位偏移、支架形变的问题，能满足工业场景下长时间连续运行的使用要求。支架上的镂空结构除了减重之外，还能给相机工作时提供一定的散热空间，避免相机长时间连续工作时热量堆积在支架与相机的连接面处，影响相机的成像稳定性与深度测量精度。在设计过程中，还充分考虑了线缆的走线空间，支架侧面预留的缺口可方便相机的USB线缆穿过并固定，避免机械臂运动过程中线缆与支架、周边设备发生缠绕拉扯，降低线缆损坏的风险。
