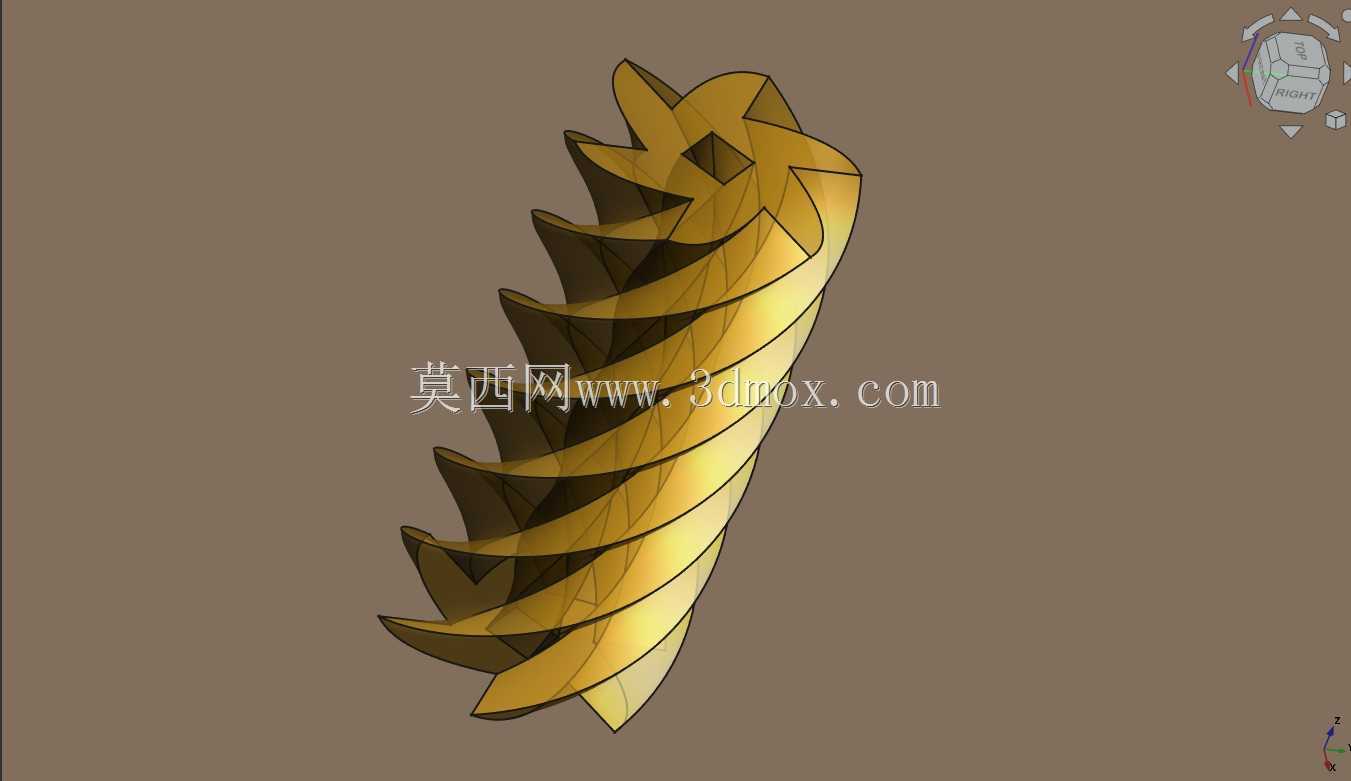

星形螺旋流体输送结构设计

　　从实际应用场景来看，这类结构可以适配小型流体输送单元、实验室微量输送装置，也可以作为特殊工况下的增压构件嵌入小型管路系统，针对含有微小纤维、软质颗粒的介质，多叶片的圆滑过渡结构不会出现卡滞、缠绕的问题，相比常规叶轮结构，对介质的剪切作用更小，适合输送对剪切敏感的流体介质。在设计思路上，这款螺旋的叶片型线采用等导程螺旋扫掠生成，叶片根部与中心芯轴做了大圆角过渡处理，避免应力集中，在长期受介质交变载荷的工况下，能够降低根部断裂的风险；叶片外缘做了等直径的圆柱面约束，安装时可以和配套的筒体内壁保持均匀的微小间隙，既可以保证输送过程中的腔室密封性，又不会因为加工、装配误差出现叶片刮蹭筒壁的问题。在流体输送领域，螺旋类输送构件的结构设计直接决定了低粘度、含微小颗粒介质的输送稳定性，这款星形螺旋结构，最初的设计参考来源于古代螺旋提水装置的工作逻辑，针对小流量、低扬程的特殊输送场景做了结构优化，区别于常规单头螺旋的输送结构，这款星形螺旋采用多叶片星型排布的构型，在相同的轴向长度下，能够形成更多独立的密封输送腔室，在输送过程中可以有效降低介质的回流率，提升容积效率。

　　从安装边界来看，这款螺旋的中心设置有方形传动连接孔，可以直接和配套的方形传动轴配合，不需要额外的键连接结构，装配时仅需要将螺旋穿入传动轴，两端做轴向限位即可完成安装，对安装空间的要求较低，轴向尺寸紧凑，适合在小型集成化的输送设备中使用。外形尺寸方面，螺旋的最大外径适配常规小通径的输送筒体，轴向长度可以根据实际输送扬程的需求做同比例缩放，缩放过程中叶片的导程、叶片厚度、芯轴直径按照等比例参数调整即可，不需要重新做型线的二次拟合，能够大幅降低衍生型号的设计工作量。在实际运行过程中，星形排布的多叶片结构在旋转时，动平衡性能优于单头、双头螺旋结构，相同转速下的振动幅度更小，对配套支撑轴承的载荷冲击更低，能够延长整套输送单元的维护周期。

　　针对不同的输送介质特性，叶片的厚度可以做针对性调整，输送含硬质颗粒的磨损性介质时，可以适当增加叶片厚度并在外缘做耐磨堆焊层的预留结构；输送洁净类流体介质时，可以适当减小叶片厚度，降低螺旋自身的重量，减少传动端的功率损耗。在结构细节上，螺旋的进料端叶片做了切向修型，能够更顺畅地将进料口的介质导入螺旋腔室，避免进料端出现介质堆积、气堵的问题；出料端的叶片做了平滑收尾，介质在离开螺旋腔室时不会出现局部涡流，能够降低出料端的压力脉动，提升输送流量的稳定性。

　　这类螺旋结构不需要配套复杂的密封辅助结构，依靠自身叶片和筒体的间隙配合即可实现容积式输送，整体结构没有易损的活动部件，在长期运行过程中仅需要定期检查传动端的轴承磨损情况即可，维护成本远低于同参数的叶轮式输送结构。在建模过程中，螺旋的型线生成需要严格控制导程的一致性，每一片叶片的螺旋起始角保持均匀的圆周分布，避免出现叶片间距不均导致的动平衡失衡问题；中心的方形传动孔需要和螺旋的回转中心保持严格同轴，否则装配后会出现偏心转动，刮蹭筒体内壁，同时带来额外的振动噪音。对于需要做轻量化设计的应用场景，可以在芯轴内部设置减重空腔，在保证结构强度的前提下降低螺旋的整体重量，减少传动过程中的转动惯量，让设备的启停响应速度更快。
