三轴差速锥齿轮传动机构结构设计

这套三轴差速传动结构的核心逻辑，是通过中心对称布置的锥齿轮啮合副，实现三个正交输出轴之间的动力分流与差速适配，打破传统两轴差速器的输出维度限制，可适配多轴联动的小型传动场景。从实际应用场景来看，这类结构常被用于小型多轮驱动的特种作业机器人、指尖机械解压构件、多轴同步输出的实验教学教具，也可作为小型精密传动装置的核心差速单元，适配需要三个正交方向同步输出、且各轴可根据负载自动调整转速的工况，比如小型探测机器人的多轮驱动端，当不同方向的行走轮遇到不同阻力时，这套差速结构可自动分配各轴转速，避免轮组打滑或传动件卡滞。

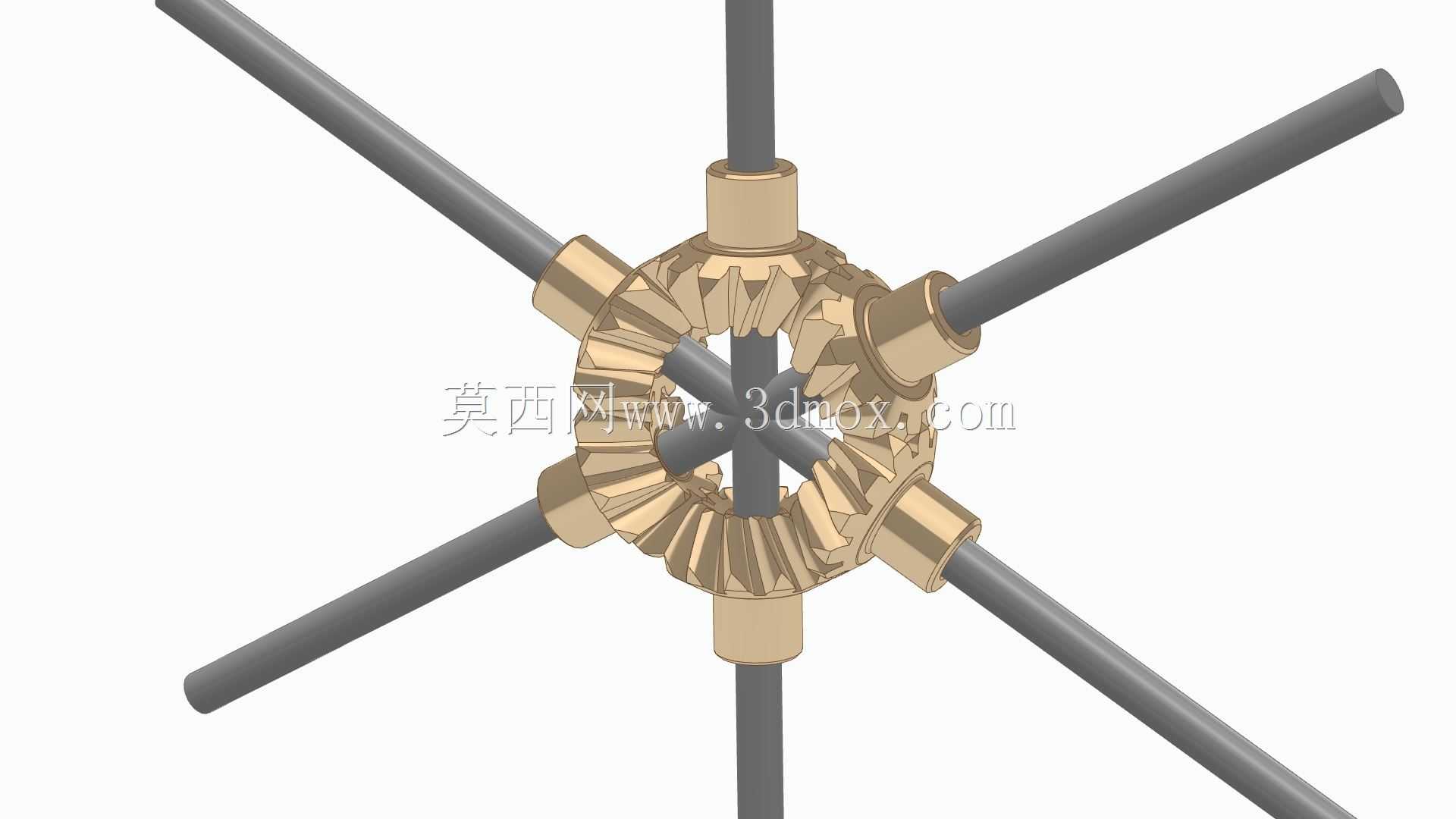

从功能特性来看，整套结构的核心传动件为周向均布的锥齿轮组，中心的伞形锥齿轮同时与六个方向的锥齿啮合副配合？不对，实际结构中是中心差速齿圈与三个正交方向的半轴锥齿轮啮合，每个半轴外接输出杆，三个输出轴呈空间正交分布，任意一个轴的输入动力都可分流至另外两个轴，同时当某一输出轴负载增大时，啮合副会自动产生转速差，保证动力传输不中断，不会出现传统刚性传动的憋停问题。所有啮合齿面均采用标准锥齿轮齿形设计，齿侧间隙控制在合理范围，既保证传动顺畅，又避免回程间隙过大导致的传动精度损失。

设计思路上，整套结构优先考虑了空间紧凑性，将所有传动齿轮集中在中心的球形啮合区域内，三个输出轴沿X、Y、Z三个正交方向延伸，没有多余的外置支撑结构，最大限度压缩了整体安装空间。齿轮的齿形参数经过匹配计算，保证三个方向的传动比一致，任意轴输入时其余两轴的输出转速和扭矩分配均匀，不会出现某一轴动力过载的情况。输出杆与半轴锥齿轮采用同轴一体式设计，减少了装配环节的连接误差，同时在齿轮与输出杆的衔接位置做了轴肩定位，保证装配时齿轮的啮合位置准确，不会出现轴向窜动。

从安装边界与尺寸适配来看，整套结构的最大外轮廓由三个正交输出杆的长度决定，中心啮合区域的直径控制在较小范围，可根据实际安装空间调整输出杆的长度，不需要改动核心的齿轮啮合参数。安装时仅需要对三个输出杆做径向支撑即可，中心啮合区域不需要额外的壳体包裹（如果是用于开放展示或教学场景），如果是用于封闭传动场景，可根据中心齿轮组的外轮廓设计适配的球形或多面形壳体，壳体上预留三个轴的穿装孔即可，安装孔位可沿输出杆的轴线方向布置，不需要额外设计复杂的定位结构。

在实际建模过程中，所有锥齿轮的齿形都按照标准渐开线锥齿参数生成，齿顶高、齿根高、压力角都符合通用传动齿轮的设计规范，可直接导入工程软件做啮合仿真验证，也可直接用于3D打印或小批量机加工制作。结构中没有易损的薄壁构件，所有齿轮的齿根位置都做了圆角过渡，避免应力集中导致的断齿问题，输出杆的直径经过扭矩校核，可承受常规小型传动场景下的扭矩负载，不会出现杆体弯曲变形的情况。

不同于传统的两轴差速器，这套三轴差速结构拓展了差速传动的输出维度，不需要额外增加换向齿轮组即可实现三个空间方向的动力差速输出，减少了传动链的零件数量，降低了整体结构的故障率，同时也让传动效率更高。在用于教学演示场景时，这套结构可以非常直观地展示锥齿轮啮合、差速传动的工作原理，学生可以直接拨动任意一个输出杆，观察另外两个杆的转速变化，理解差速器的动力分配逻辑。在用于指尖解压构件时，顺畅的啮合手感和多轴联动的特性也能提供较好的交互体验，同时金属质感的齿轮结构也具备一定的观赏价值。

需要注意的是，这套结构如果用于动力传输场景，需要根据实际传递的扭矩大小调整齿轮的模数和齿宽，当前模型的参数适配小扭矩的轻载传动场景，如果用于重载工况，需要重新校核齿轮的接触强度和弯曲强度，调整对应参数。安装时要保证三个输出轴的轴线严格交于中心啮合点，否则会出现齿轮啮合不良、卡滞、磨损加快的问题，轴的支撑座要保证同轴度，避免轴承受额外的径向力。
