汽车直喷系统燃油输送调压泵结构

在乘用车缸内直喷动力系统的供油回路里，这类燃油泵承担着将低压燃油加压后稳定输送至喷油轨的核心作用，区别于传统歧管喷射的低压供油部件，它需要适配直喷系统更高的工作压力区间，同时要兼顾发动机不同工况下的供油响应速度，避免急加速时出现供油迟滞、怠速时压力过高导致的喷油过量问题。从实际装车场景来看，这类部件通常安装在燃油箱与高压油轨之间的供油路径上，部分集成式设计会直接布置在油箱顶部的安装法兰位，需要匹配油箱预留的安装孔位公差，同时要耐受燃油长期浸泡带来的材料溶胀风险，以及车辆行驶过程中来自底盘的振动冲击，因此结构设计上需要兼顾密封可靠性与结构抗振性。

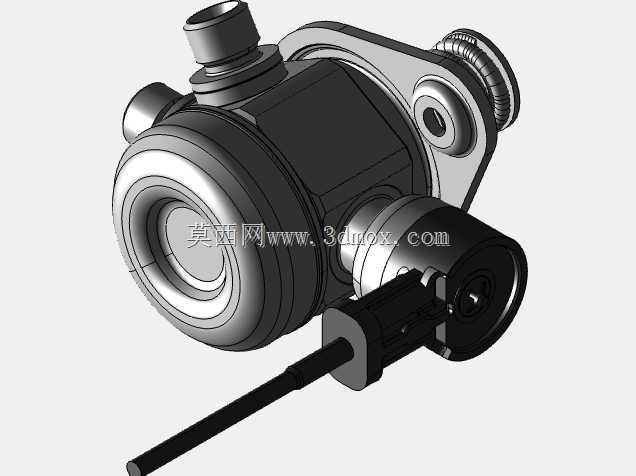

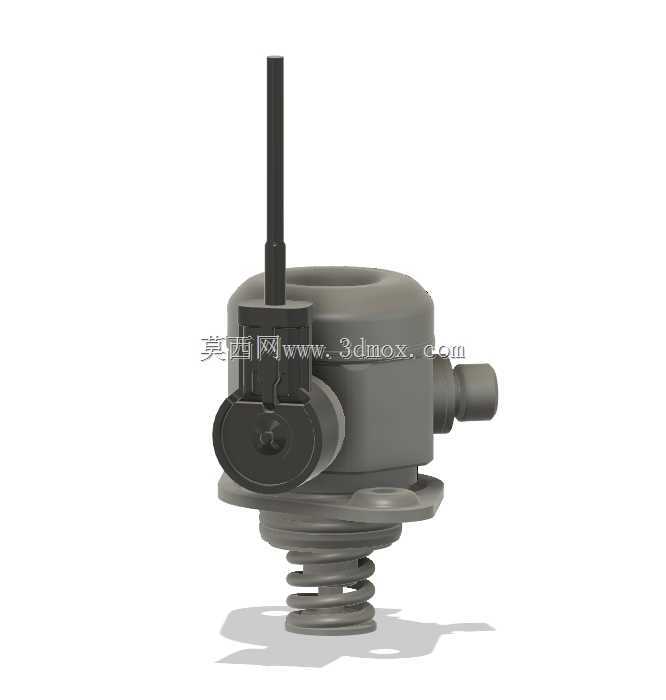

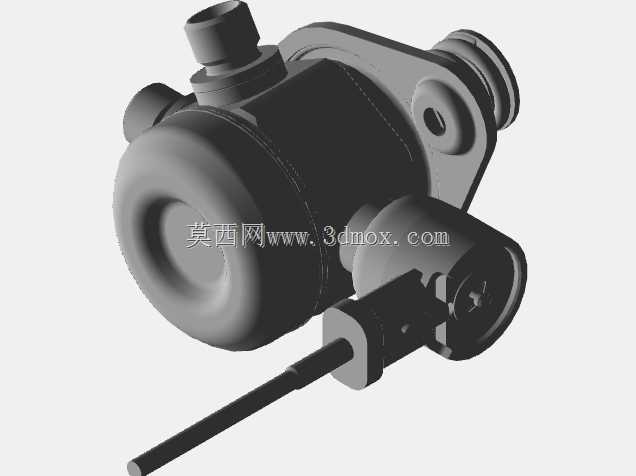

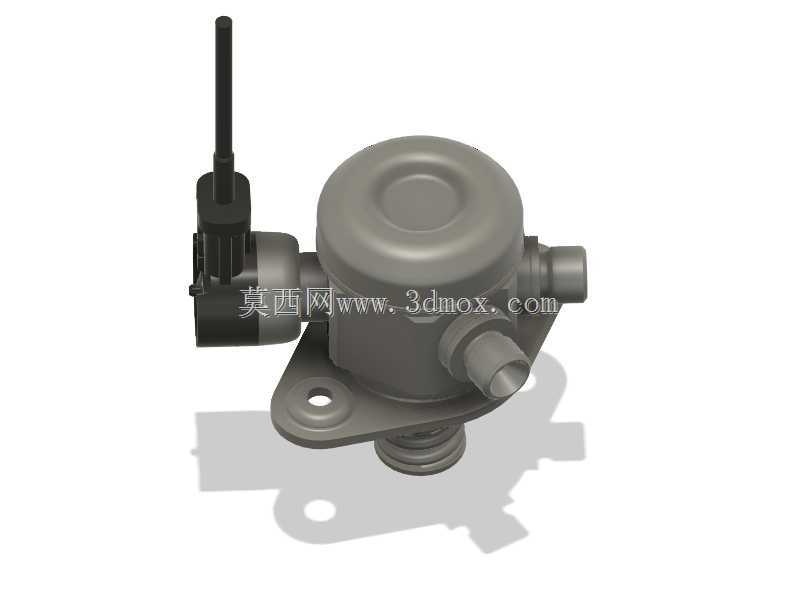

从结构设计思路来看，这个泵体采用了上部阀组集成、下部弹簧复位的分层布局，上部的柱状接头为燃油输入接口，侧方的横向接头为加压后的燃油输出端，接口的管径尺寸匹配主流车型的燃油软管卡接标准，安装时不需要额外定制转接接头，能够直接适配常规的燃油管路固定卡箍。下部的螺旋弹簧为压力调节的复位部件，弹簧的刚度经过匹配计算，能够在不同燃油输入压力下维持输出端的油压稳定，当油轨端压力超过设定阈值时，内部的泄压阀瓣会克服弹簧力开启，将多余燃油导回低压侧，避免管路超压出现渗漏风险。顶部的细长杆状结构为液位信号或者压力信号的传输通道，部分同类型产品会在这个位置集成压力传感器的安装位，实时反馈泵出口的燃油压力给ECU，实现供油压力的闭环控制。

从安装边界来看，泵体的最大外径集中在中部的阀组壳体位置，下部的弹簧段外径小于主壳体，安装时需要预留足够的垂直空间，避免弹簧压缩运动时与周边的油箱加强筋、管路固定支架产生运动干涉。法兰安装面的平面度有严格要求，装配时需要配合耐油橡胶密封圈实现端面密封，螺栓锁紧扭矩需要控制在合理区间，既要避免扭矩过大导致壳体变形，也要防止扭矩不足出现燃油渗漏。在实际维修替换场景中，这类部件的接口位置、安装尺寸需要与原车部件完全匹配，否则会出现安装后管路错位、密封失效的问题，建模时还原的接口位置、壳体外形、弹簧压缩行程参数，能够给维修替换件的开发、供油系统的台架测试提供精准的三维参考。

从功能特性上看，这个泵体内部集成了止回结构，当发动机熄火后，止回阀会关闭供油通路，维持油轨内的残余压力，避免下次启动时因为管路泄压导致启动时间过长，这个细节结构在建模时做了完整还原，能够清晰看到阀瓣的安装位置与运动行程。壳体上的小直径凸台结构为安装定位销位，装配时能够快速对准油箱上的安装孔，减少装配对位的时间，同时避免工作过程中泵体出现周向转动，拉扯连接的燃油管路。整个泵体的外形没有多余的突出结构，所有棱角位置都做了小圆弧过渡，避免安装过程中割伤燃油软管，也减少应力集中带来的壳体开裂风险，在长期受振动的工况下，这种圆角过渡结构能够大幅提升壳体的疲劳寿命。
