做机械结构方案验证阶段,很多工程师都遇到过类似的困扰:新设计的轴系传动结构还在迭代,没必要一开始就调用参数完整、细节繁复的成品轴承模型,一来完整轴承包含保持架、密封件、倒角、公差标注等大量细节,装配到整机方案里会占用过多软件运行内存,拖慢大装配体的旋转、剖切、干涉检查效率;二来早期方案阶段轴的直径、支撑跨距还在频繁调整,每次改轴径都要重新替换对应规格的成品轴承,反复匹配规格的过程会挤占大量核心结构设计的时间。这个简易结构的轴承,就是专门针对方案验证阶段的需求设计的,核心作用是在轴系布局阶段快速完成轴件的支撑定位,验证传动机构的运动逻辑,不需要提前敲定最终轴承的具体型号、密封形式、安装公差等细节,等整体传动方案验证通过、轴系参数完全冻结之后,再替换成对应规格的正式成品轴承即可,能大幅压缩早期方案迭代的时间成本。

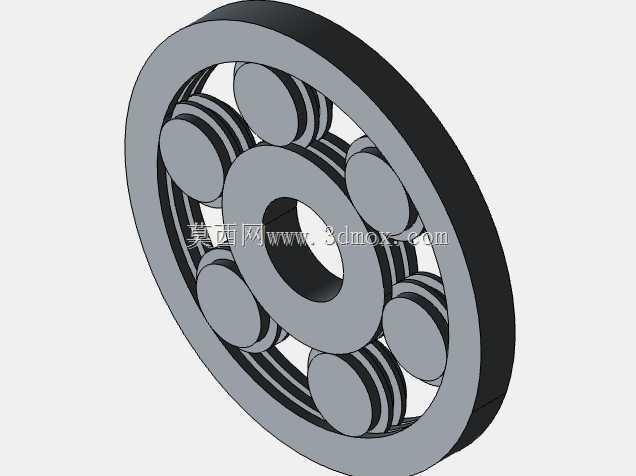

从结构设计逻辑来看,这个模型做了最大化的简化处理,没有保留常规轴承的保持架、密封圈、防尘盖、润滑槽等附属结构,只保留了轴承最核心的三个功能部件:内圈、外圈、圆柱滚子。内圈的内孔为光滑圆柱面,设计时直接与轴的外圆柱面配合,方案阶段不需要额外加工卡簧槽、锁紧螺纹等固定结构,只要保证内孔直径与对应轴段的直径一致,就能快速完成装配约束;外圈的外圆柱面同样为光滑面,可直接装入轴承座的安装孔内,不需要额外设计止动槽、密封配合面等结构,适配早期方案里轴承座孔还未做细节设计的状态;滚子部分采用等直径圆柱结构,沿内圈滚道周向均匀排布,数量刚好满足基础的径向承载演示需求,既不会因为数量过多增加模型的面数拖慢软件运行,也不会因为数量过少无法体现轴承的滚动传动特性。
实际使用场景里,这类简易轴承模型的适配范围非常广。做小型输送设备的辊筒轴系方案时,早期只需要确认辊筒的支撑位置、传动端的连接尺寸,就可以用这个模型快速完成轴系的装配,验证辊筒转动时和两侧机架、传动链轮的位置是否存在干涉,不需要提前选定具体的深沟球轴承还是圆柱滚子轴承型号;做非标自动化设备的转轴、摆臂支撑结构验证时,经常需要反复调整轴的直径、支撑点的跨距来优化转轴的刚性,用这个简易模型只需要修改内圈内径、外圈外径以及整体宽度参数,就能快速适配调整后的轴尺寸,不用在标准件库里面反复筛选对应规格的轴承,省去了大量标准件调用、匹配的时间;做教学演示或者机构运动仿真的时候,这个模型因为结构简单,运动副约束设置非常方便,只需要给内圈和轴添加固定约束,外圈和轴承座添加固定约束,滚子和内外圈滚道添加接触约束,就能快速实现轴承的滚动运动仿真,不会因为模型细节过多导致仿真计算报错、计算时间过长的问题。
安装边界方面,这个模型的所有配合面都采用无倒角的直圆柱面设计,轴向没有额外的定位凸台、密封结构,所以安装时的轴向预留空间只需要和轴承自身宽度一致即可,不需要额外预留密封件安装、卡簧固定的空间,径向方向上,内圈内孔和轴的配合、外圈外圆和轴承座孔的配合都采用基础的间隙配合约束,方案阶段不需要考虑过盈配合带来的装配公差、热胀冷缩补偿等问题,只要保证对应轴段和座孔的直径尺寸匹配,就能完成快速装配。需要注意的是,这个模型仅用于方案布局和运动逻辑验证,不包含实际轴承的公差、材料、热处理、承载能力等工程参数,不能直接用于后续的工程图出图、生产加工环节,等整体方案完全定型后,还是需要根据实际的载荷、转速、工作环境等工况参数,选定对应规格的正式轴承产品,替换掉这个简易演示模型,才能进入后续的详细设计和生产环节。
从建模逻辑上看,这个模型的参数化程度很高,所有尺寸都可以通过修改参数快速调整:需要适配不同轴径的时候,只需要修改内圈内孔直径、内圈滚道直径、滚子直径、外圈滚道直径、外圈外圆直径这几个关联参数,就能快速生成对应尺寸的轴承模型,不需要重新绘制草图、重建特征,对于需要频繁调整轴系参数的早期方案设计来说,这种参数化的简易模型能大幅提升建模效率。另外,因为模型去掉了所有非核心的细节特征,整个模型的文件体积非常小,就算在一个大装配体里装入十几个甚至几十个这类简易轴承模型,也不会导致软件运行卡顿,能保证大装配体操作的流畅度,这也是很多工程师在方案阶段偏爱这类简化标准件模型的核心原因。
