FEM接触模拟用接触副测试零件结构

在结构力学仿真验证工作中，接触非线性的计算收敛性一直是有限元分析的常见难点，这类用于FEM接触模拟的测试零件，主要服务于仿真流程的方法验证、接触参数标定环节，为各类带接触界面的机械结构仿真提供标准化的测试基准。日常工程场景里，不管是阀门密封面的接触压应力校核、夹具定位面的接触变形测算，还是轴承配合面的接触刚度匹配，都需要先通过标准化的接触测试样件完成接触算法、参数设置的验证，避免直接对复杂整机模型开展仿真时出现收敛困难、结果偏差过大的问题，减少反复调参的无效工作量。

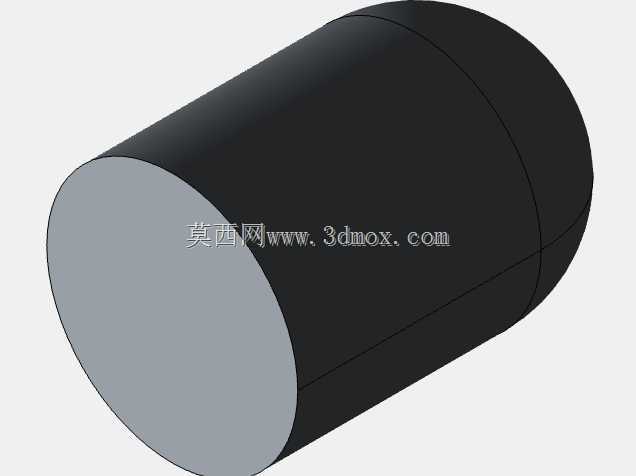

这个测试结构采用半球头柱体与带支撑筋平板的配对设计，半球头的曲面接触形式可以覆盖从点接触到面接触的连续变化过程，能够模拟工程中最常见的球面密封、球头支撑、曲面配合类接触场景；下方的平板背部设置了阵列式的矩形支撑筋，既可以模拟实际零件带加强筋的刚性支撑状态，也能通过调整筋的间距、高度来改变支撑面的局部刚度，复现不同支撑刚度下的接触应力分布差异，满足不同接触刚度比的测试需求。

设计过程中，半球头柱体的端面设置为平面加载端，可直接匹配仿真中的均布载荷、集中力载荷施加要求，不需要额外添加载荷耦合辅助面，减少仿真前处理的几何清理工作量；半球头与柱体的过渡位置采用大圆角顺滑衔接，避免几何尖角带来的应力奇异问题，保证测试过程中应力集中仅出现在接触区域，排除几何结构本身的应力干扰。下方平板的支撑筋采用等间距矩形截面设计，筋的高度与平板厚度保持固定比例，支撑边界条件设置简单，可直接在仿真中施加固定约束，不需要额外构建复杂的支撑工装模型，大幅降低测试模型的前处理复杂度。

从安装边界来看，半球头柱体仅保留轴向的加载自由度，侧向通过无摩擦约束限制偏移，保证接触过程中半球头与平板始终保持对中状态，避免侧向滑移带来的测试误差；下方平板的支撑筋底面设置为全固定约束，平板的四周边缘保留自由状态，可模拟实际工程中局部支撑的薄板接触场景，测试结果可直接对标密封件、支撑垫、定位块等常见通用零部件的接触仿真设置。

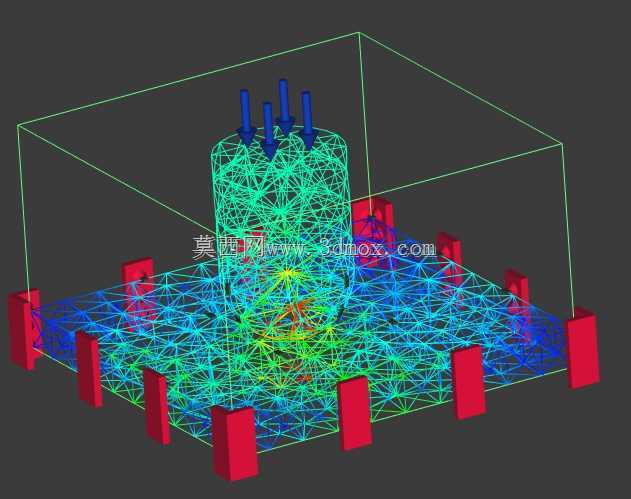

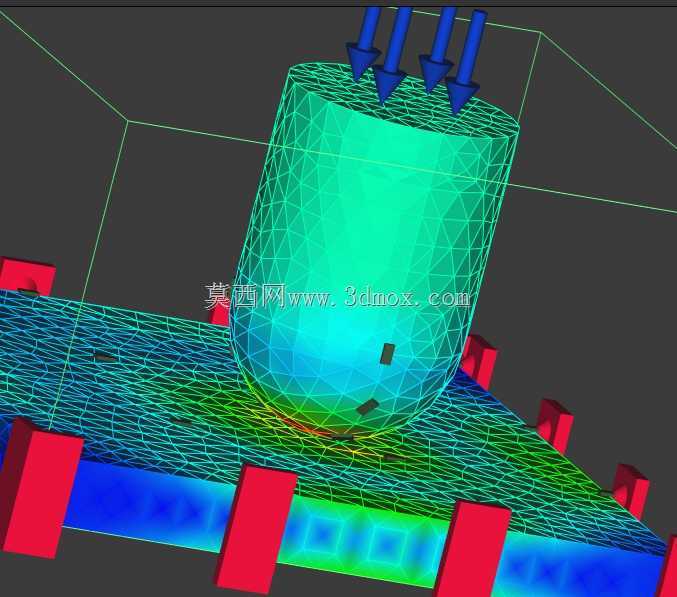

实际仿真应用时，可通过调整半球头与平板之间的接触摩擦系数、接触刚度、穿透容差等参数，对比不同参数下的接触应力云图、接触压力分布、收敛迭代步数，快速筛选出适配对应工程场景的接触参数设置方案。比如在开展软质密封材料的接触仿真前，可先通过该测试件验证不同接触算法对软材料大变形接触的计算精度；在开展金属硬接触的应力仿真前，可通过该测试件标定接触刚度的合理取值范围，避免接触穿透过大或者刚度过高导致的收敛失败。

这类测试结构的几何特征简洁，网格划分时可直接在接触区域进行网格局部细化，非接触区域可采用较粗的网格控制整体单元数量，在保证接触区域计算精度的同时，将整体模型的计算规模控制在较低水平，适合作为仿真工程师日常开展接触方法验证、新仿真软件接触模块功能测试的标准算例，也可作为有限元培训中接触非线性章节的实操练习模型，帮助学习者快速理解接触非线性的计算逻辑、参数设置要点，掌握不同接触类型的适用场景。
