D25L30梅花型挠性联轴器结构设计

在中小功率传动系统的轴系连接场景里，挠性联轴器是解决两轴安装同轴度偏差、补偿运行中轴向径向偏移的核心部件，这款D25L30规格的梅花型挠性联轴器，主要适配10mm、5mm、8mm三类不同轴径的传动端连接需求，常见于小型自动化输送线、桌面级数控设备、精密检测仪器、小型伺服驱动模组这类对传动平稳性有一定要求的设备中。从实际使用场景来看，这类联轴器不需要额外的润滑维护，中间的弹性梅花垫可以在传动过程中吸收一定的振动冲击，避免电机端的振动直接传递到负载端，同时也能补偿安装过程中两轴之间不可避免的径向、角向以及轴向偏差，降低轴系对中精度的安装要求，减少装配环节的工时消耗。

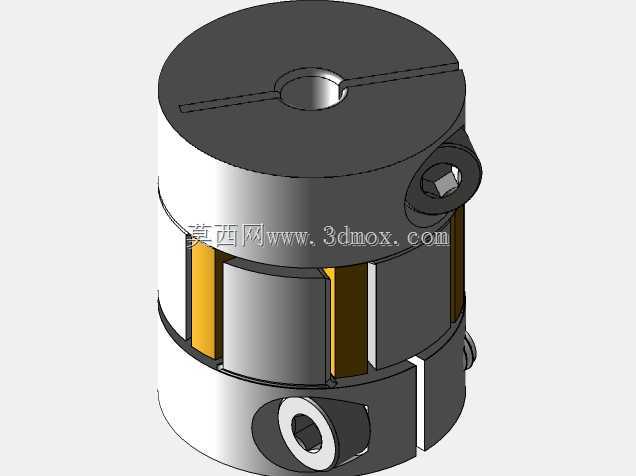

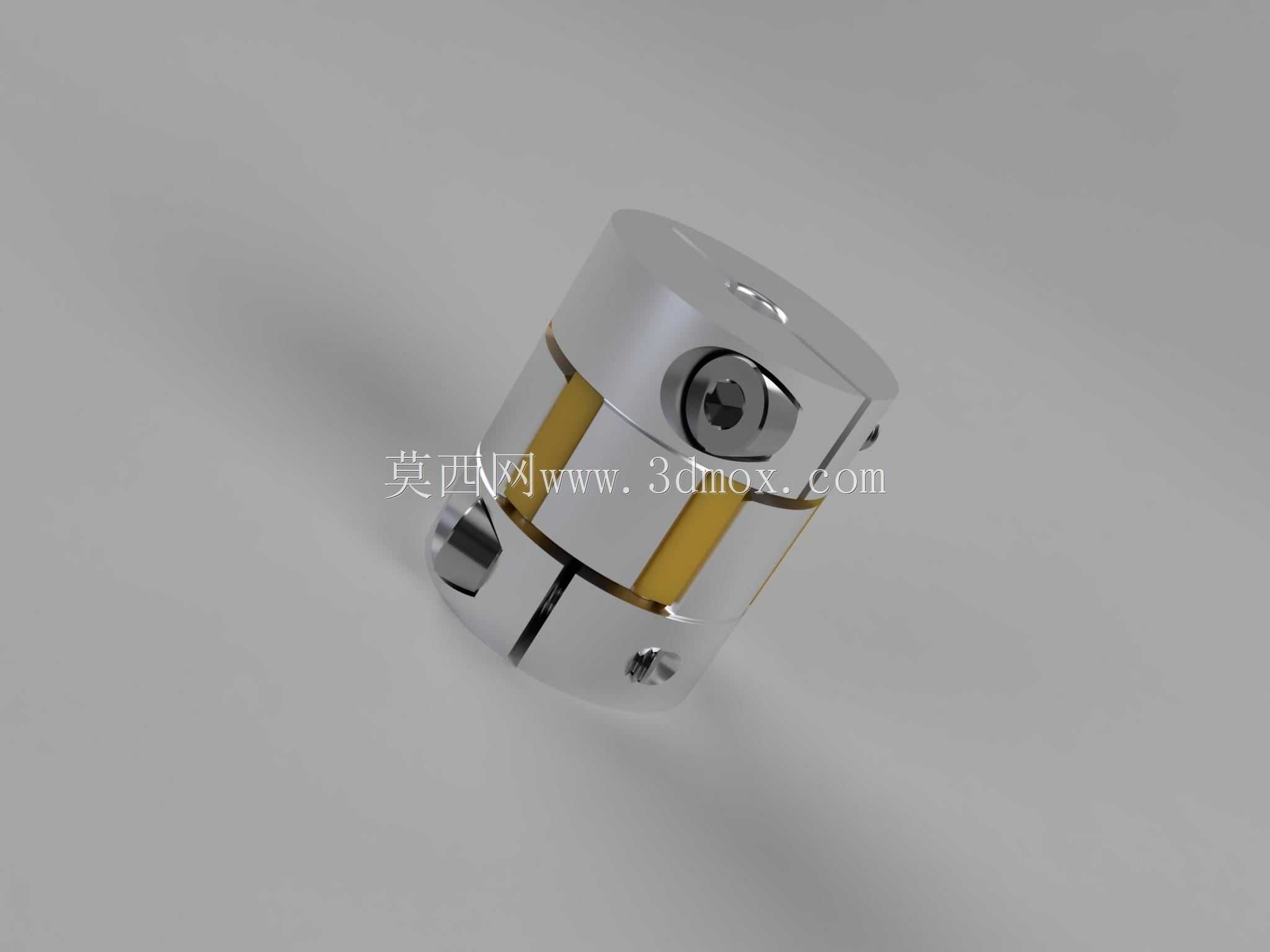

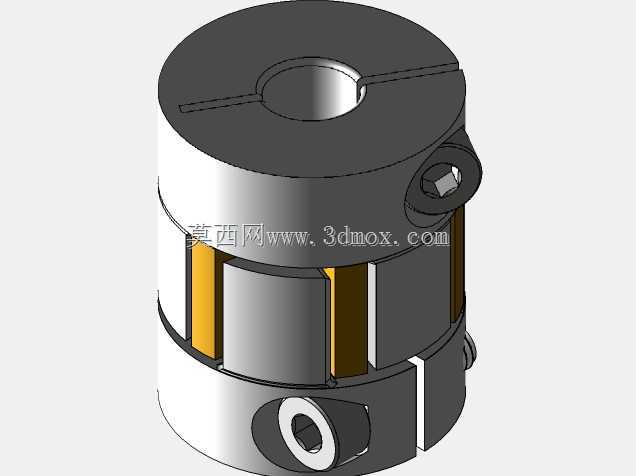

从结构设计思路上看，这款联轴器采用对称的两半金属抱紧式结构，主体为金属材质加工而成，两端分别设置抱紧锁紧结构，通过侧面的紧定螺钉实现与轴的抱紧固定，相比顶丝直接抵接轴面的固定方式，抱紧式结构不会在轴表面留下压痕，拆卸维护时不会出现轴与联轴器抱死难以拆分的问题，同时抱紧接触的方式可以传递更大的扭矩，避免高速运转或者负载波动时出现轴与联轴器之间的打滑空转。中间的弹性体采用梅花瓣型结构，分别嵌入两端金属本体的卡槽内，传动时扭矩通过金属爪带动弹性体，再由弹性体带动另一端金属爪传递到从动轴，这种结构可以在传递扭矩的同时，通过弹性体的微量变形补偿两轴的偏移量，同时弹性体本身的阻尼特性可以缓冲传动过程中的冲击载荷，降低传动噪音。

从安装边界与尺寸参数来看，这款联轴器的外径为25mm，总长度为30mm，属于小规格紧凑型传动连接件，安装时需要预留的径向空间不小于30mm，轴向安装空间需要满足两端轴插入深度的总和不超过28mm，避免两轴在联轴器内部发生顶触。两端的轴孔分别适配不同的轴径，选型时需要确认主动轴与从动轴的轴径尺寸匹配对应孔位，安装时先将两端的紧定螺钉松开，将联轴器分别套入主动轴与从动轴，调整两轴的相对位置，保证两轴的同轴度偏差在允许范围内，再依次锁紧两端的紧定螺钉，锁紧时需要对称分次拧紧，避免单边锁紧导致联轴器偏斜。在实际运行过程中，这类联轴器允许的最大径向偏移量在0.2mm左右，角向偏移量不超过1度，轴向偏移量可以达到±0.5mm，完全可以覆盖普通小型设备安装时的对中误差范围，不需要额外使用高精度对中工具就能满足使用要求。

从功能特性上看，金属本体的加工精度直接影响联轴器的动平衡性能，这款联轴器的金属部分采用精加工成型，两端轴孔与外圆的同轴度控制在较高精度范围内，在额定转速范围内运行时不会出现明显的偏心振动，适配最高数千转的运转场景，完全可以满足小型伺服电机、步进电机的传动连接需求。中间的弹性体采用耐磨聚氨酯材质，具备较好的耐油、耐老化性能，在常规工业环境下长期使用不会出现明显的性能衰减，当弹性体出现磨损或者老化时，只需要拆开两端的金属本体，更换同规格的梅花弹性垫即可，不需要整体更换联轴器，降低了后期的维护成本。在实际选型应用中，需要根据传递的额定扭矩、最高转速、两端轴径以及安装空间尺寸来确认是否适配，这款小规格联轴器主要适配扭矩在数牛米范围内的传动场景，不适合大功率重载传动系统使用，在轻载、精密传动的场景下，这类联轴器相比刚性联轴器具备更好的适应性，能够有效保护电机轴承与负载端的轴承，避免因为安装对中偏差导致的轴承额外受力，延长轴系部件的使用寿命。
