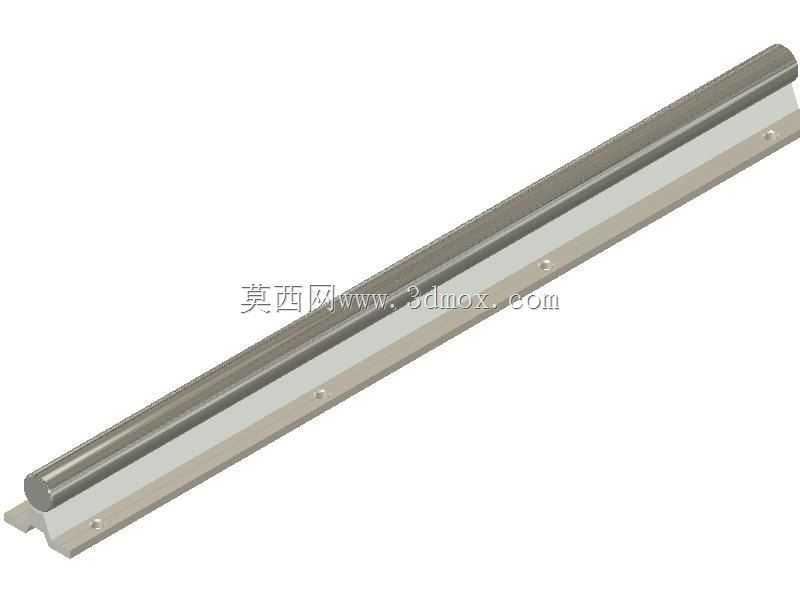

SBR20型500毫米长度直线导轨结构

在非标自动化设备、小型数控加工装置、3D打印运动平台以及各类需要精准直线往复运动的工装夹具场景中，直线导轨是承担运动导向、负载承载核心功能的基础部件，SBR20系列作为圆柱滚子类直线导轨的常见规格，凭借安装便捷、成本可控、维护难度低的特点，在中小负载的线性运动场景中有着极高的应用普及率。这款长度为500毫米的SBR20直线导轨，主体采用挤压铝型材作为安装基座，基座上方集成淬硬处理的实心圆柱光轴作为滚动承载轨道，配套的滑块可沿光轴做低阻力直线运动，能够承受径向、一定程度的倾覆方向负载，满足多数轻载、中速运动场景的使用需求。

从实际工程应用的角度来看，这类导轨常被用于桌面级CNC雕刻机的X/Y轴运动导向、小型点胶设备的滑台导向、自动化生产线的短行程物料推送机构、检测设备的探针移动导向等场景，相比滚珠直线导轨，SBR系列圆柱导轨对安装面的平面度公差要求更低，在安装基准面加工精度有限的场景下，依然能够保持顺畅的运动状态，不会出现滚珠导轨因安装面偏差导致的卡顿、磨损加剧问题，非常适合非精密级的通用自动化设备改造、小型DIY数控设备搭建场景使用。

在结构设计层面，这款导轨的铝制基座采用一体化挤压成型工艺，基座上预留的安装孔位用于将导轨整体固定在设备安装基准面上，光轴与铝基座通过过盈配合加侧面顶丝的方式实现固定，避免光轴在长期往复运动中出现轴向窜动；光轴表面经过高频淬硬、精磨处理，表面硬度可达HRC60以上，粗糙度控制在合理区间，能够保证滑块内部滚轮滚动时的低阻力与长使用寿命。需要注意的是，这类市售常规款导轨的安装孔间距存在一定的制造公差，在做高精度定位的设备设计时，不能直接照搬样本上的理论孔位尺寸做安装板的孔位加工，必须以实际采购的导轨实物孔位为准做配做，避免出现安装孔错位无法装配的问题；同时铝基座本身的直线度存在微米级的偏差，在对运动直线度要求高于0.02毫米/500毫米的场景下，需要在安装时通过顶丝调整、配磨安装垫的方式对导轨直线度做校准，不能直接依靠挤压型材本身的精度满足高精度使用需求。

从安装边界尺寸来看，这款导轨总长度为500毫米，选型时需要预留滑块运动的极限行程余量，避免滑块滑出导轨端部，同时要考虑端部安装限位挡块的安装空间，导轨宽度、高度尺寸符合SBR20系列的通用规格，能够与市面上同规格的标准滑块直接互换，不需要做额外的结构适配。在实际装配过程中，两根平行使用的SBR20导轨需要调整平行度公差，平行度偏差控制在0.1毫米/全长范围内即可保证运动顺畅，相比滚珠导轨要求的0.02毫米以内的平行度要求，装配调试的难度大幅降低，能够有效缩短设备的装配调试周期，降低对装配工人技术水平的要求。

在日常使用维护层面，这类导轨不需要复杂的润滑维护，定期在光轴表面涂抹少量润滑脂即可保证运动顺畅，相比带保持架的滚珠导轨，在多粉尘的生产车间环境下适应性更强，少量粉尘附着不会直接导致导轨卡死，只需要定期擦拭光轴表面即可维持正常使用，非常适合木工雕刻、石材轻加工这类粉尘较大的作业场景使用。设计选型时需要根据实际负载大小确认滑块数量，单根500毫米长度的导轨搭配两个滑块时，可承载的径向负载能够满足多数小型设备的使用需求，如果存在较大的倾覆力矩，则需要适当增加滑块数量，或者选用更大规格的导轨型号，避免长期负载过大导致光轴弯曲、运动卡顿的问题。
