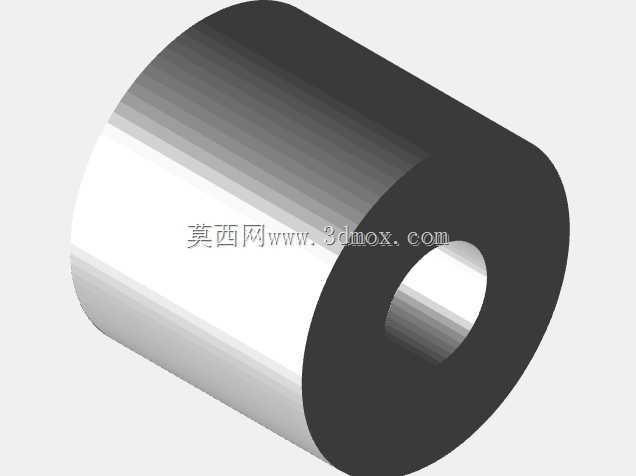

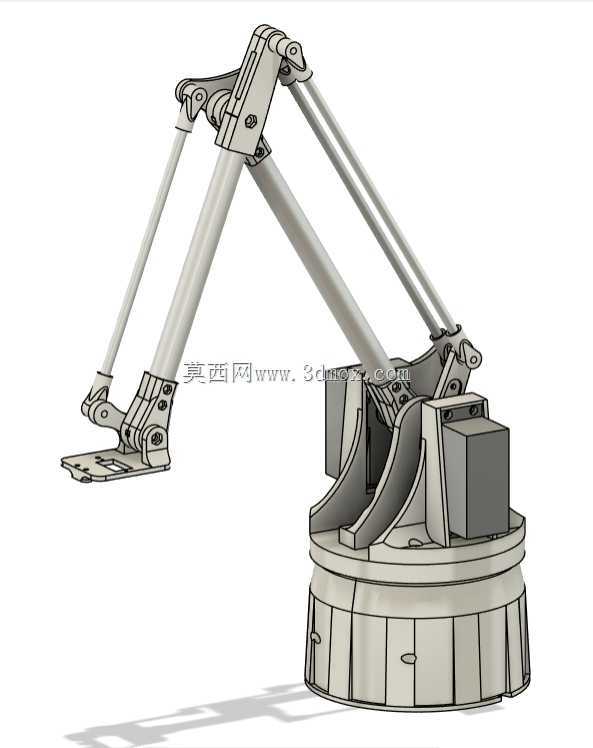

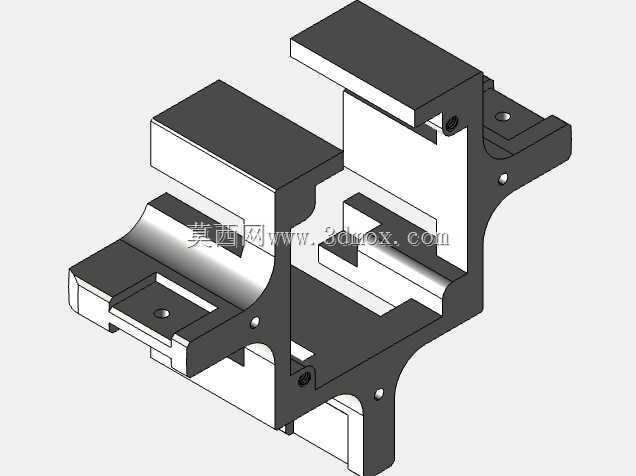

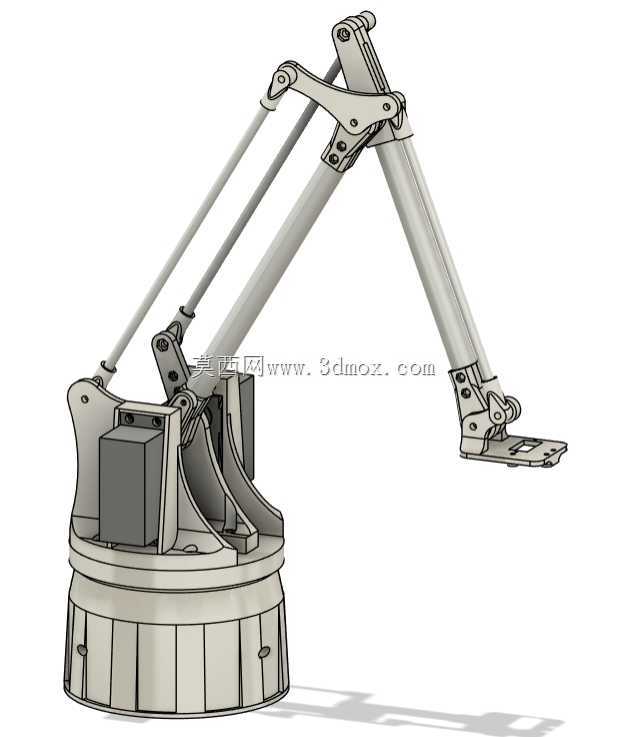

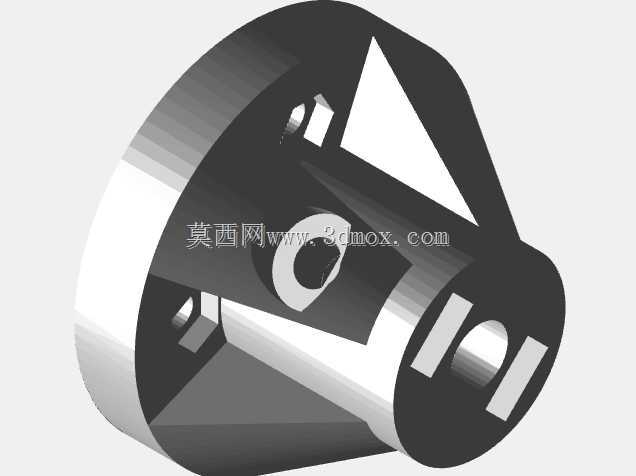

平行四边形连杆结构三自由度机械臂

这款三自由度关节式执行臂，核心采用平行四边形连杆传动构型，从结构原理上保证末端夹持工装在全行程运动范围内始终保持水平姿态，无需额外在末端增加姿态调整轴即可完成平面内的取放、移载作业，在小范围工位物料转运、教学实训演示、轻型工件分拣场景中具备较高的应用适配性。

从实际使用场景来看，这类构型的机械臂常部署在桌面级轻型作业工位，比如电子元器件产线的小件上下料、3D打印成品的取件转运、实验室样本的定点移载，相较于多轴串联臂，平行四边形结构的传动链路更短，关节受力分布更均匀，在同等负载能力下可以做的更轻量化，适合对安装空间、设备自重有严格限制的桌面作业场景。

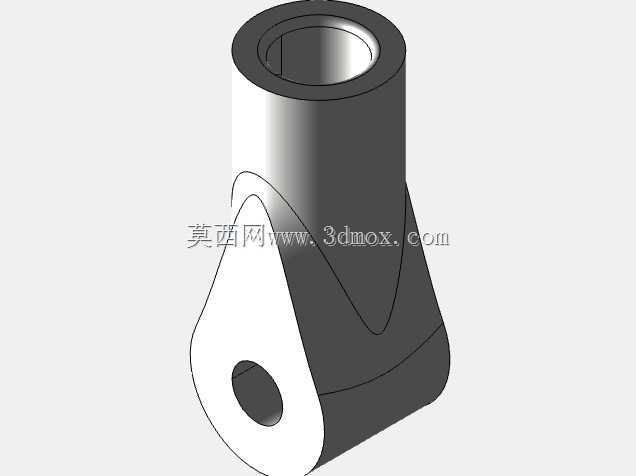

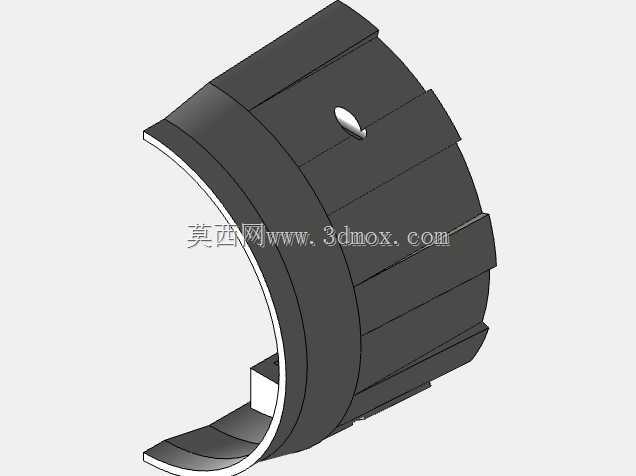

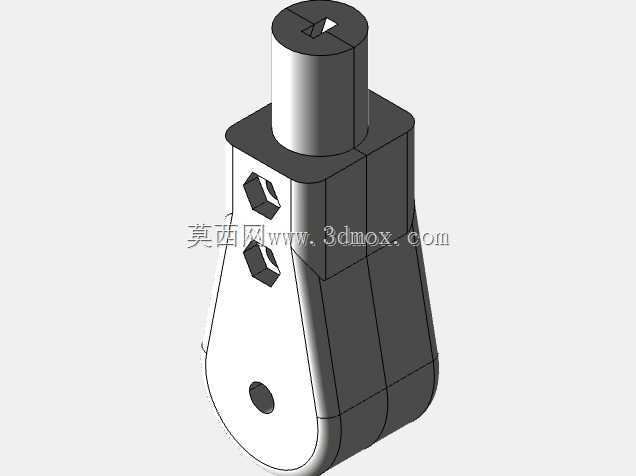

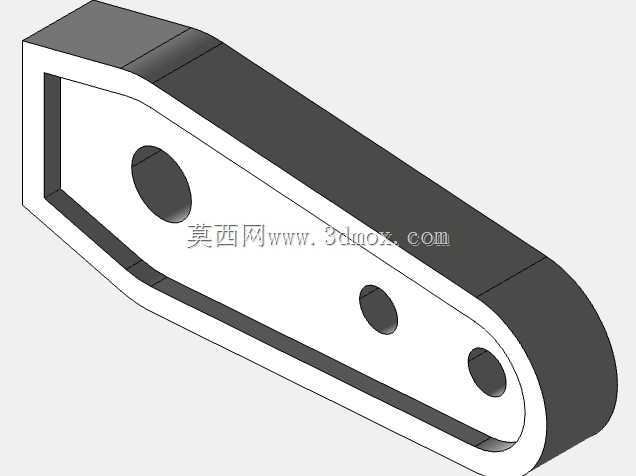

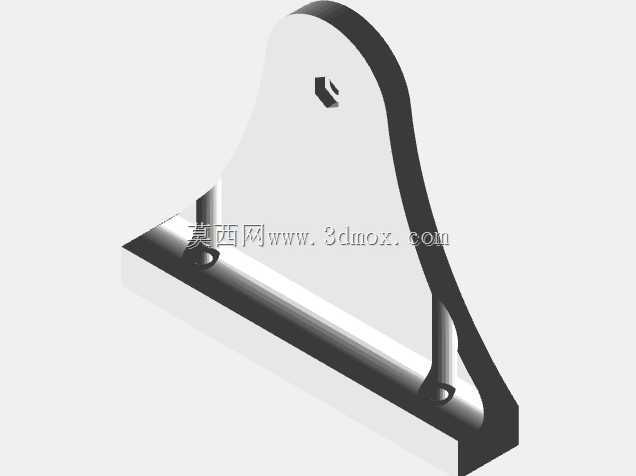

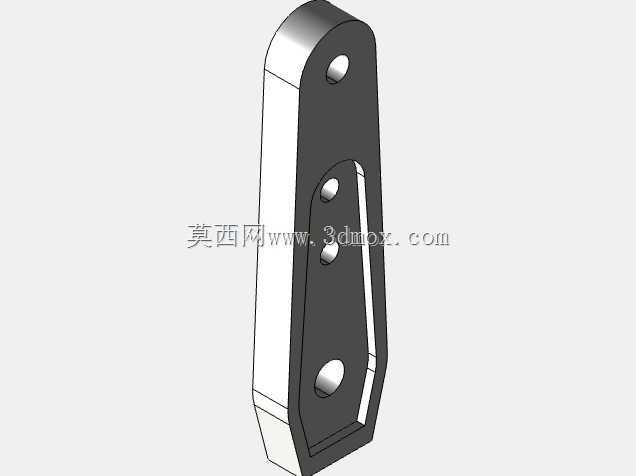

功能特性层面，三个运动关节分别对应底座回转、大臂俯仰、小臂俯仰三个自由度，底座回转关节负责覆盖水平面上的扇形作业范围，两个俯仰关节配合平行四边形连杆的约束，实现末端在垂直平面内的上下、前后位移，全程末端法兰面保持水平，搭载夹爪、吸盘等末端执行器后，可直接完成水平姿态的工件拾取与放置，不需要额外的姿态解算补偿，控制逻辑更简单，对入门级控制系统的适配性更好。结构件选材上，主受力连杆采用16mm壁厚2mm的铝轴加工，辅助连接结构采用6mm铝轴，非受力的外壳、基座护罩类部件可采用3D打印工艺制作，在保证结构刚性满足轻型作业需求的前提下，大幅降低整体制造成本与自重，适合小批量定制、教学场景下的快速制作迭代。

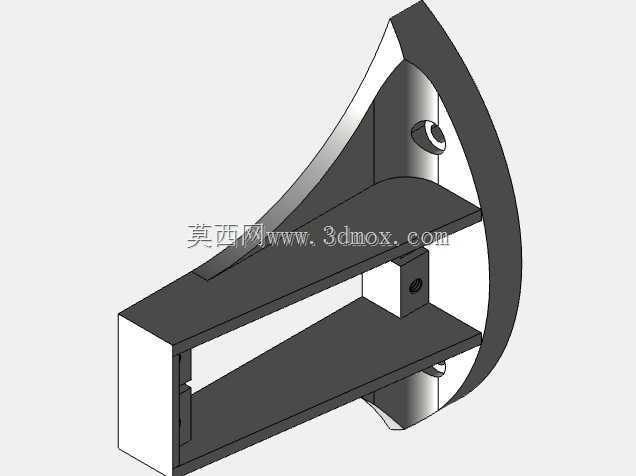

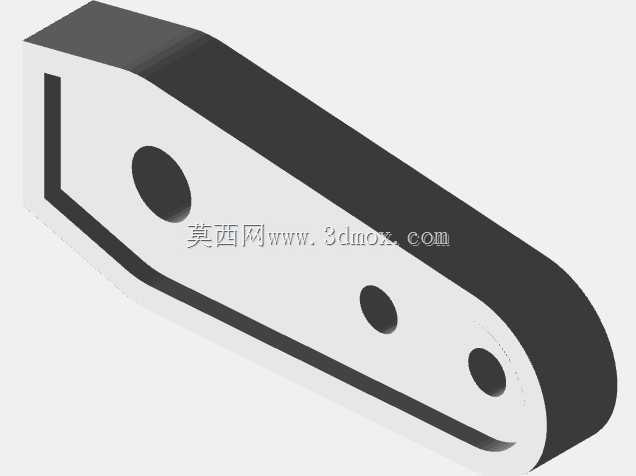

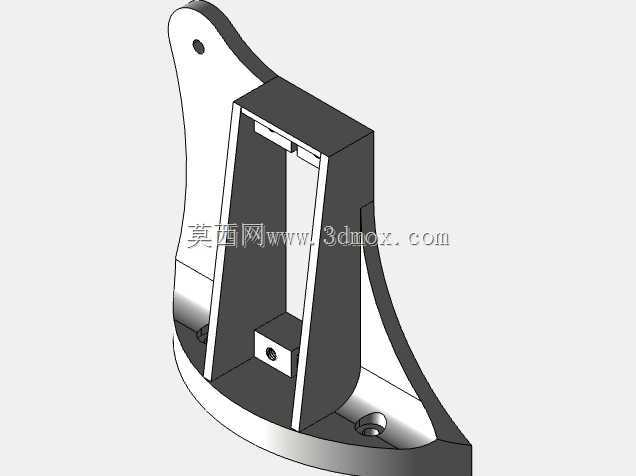

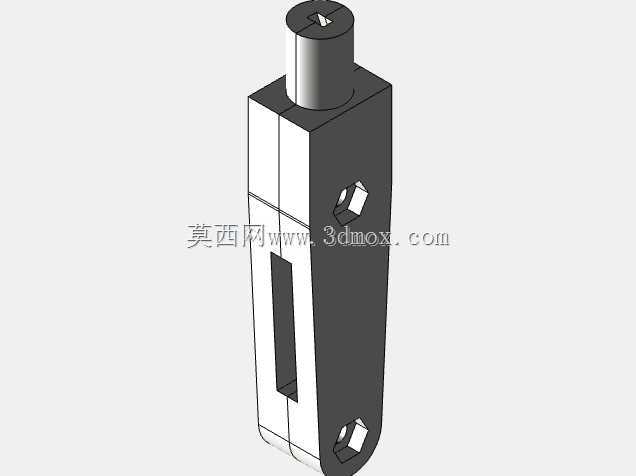

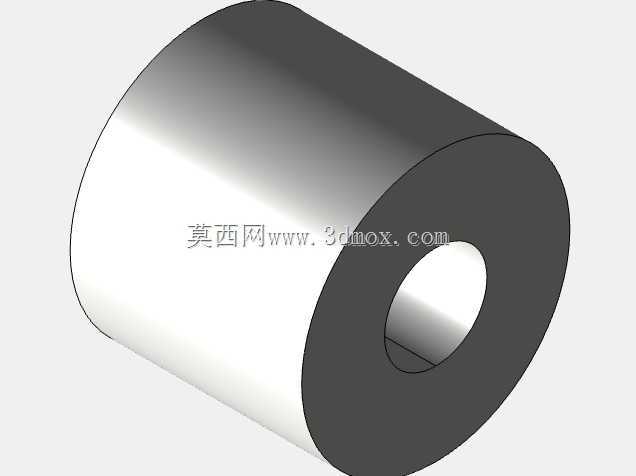

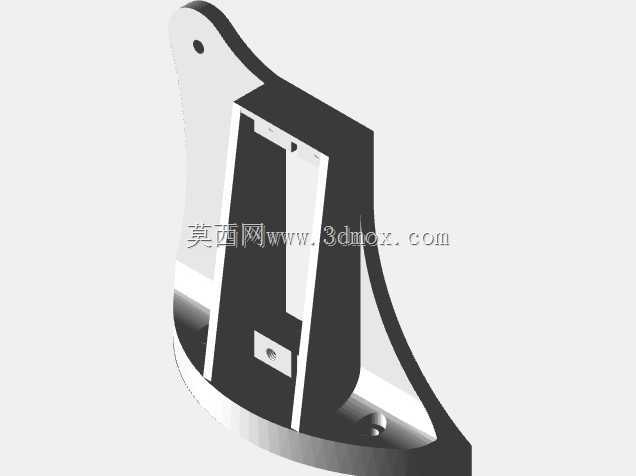

设计思路上，平行四边形连杆的构型选型，核心是利用平行四边形对边始终平行的几何特性，将小臂的俯仰运动与大臂的俯仰运动做耦合约束，省去末端腕部的俯仰调整轴，用最少的自由度实现平面作业所需的全部姿态要求，减少了驱动元件的数量，降低了整机的成本与控制复杂度。驱动布局上，底座回转关节采用Nema23规格步进电机，可提供足够的保持扭矩应对回转方向的惯性负载，两个俯仰关节采用伺服电机驱动，可实现运动过程中的速度、位置闭环控制，保证运动过程的平稳性，避免启停冲击导致的工件脱落。关节连接位置采用标准轴承做回转支撑，减少运动间隙，提升重复定位精度，连杆之间的铰接点采用销轴定位，装配时可通过调整垫片的厚度补偿加工误差，降低零件的加工精度要求，提升整机的装配工艺性。

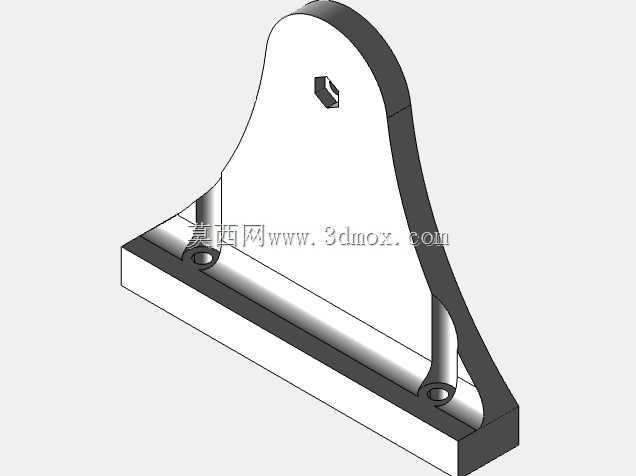

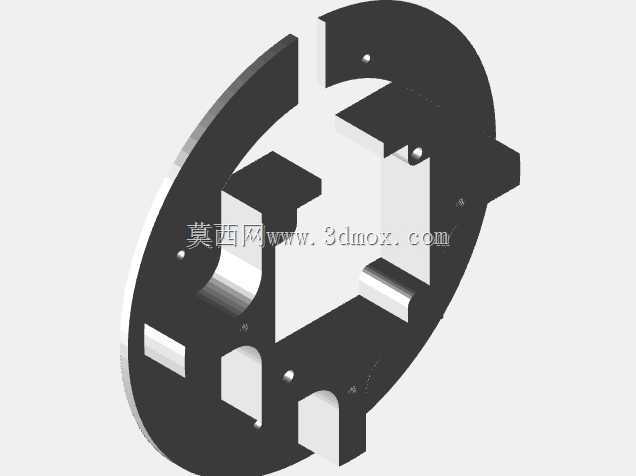

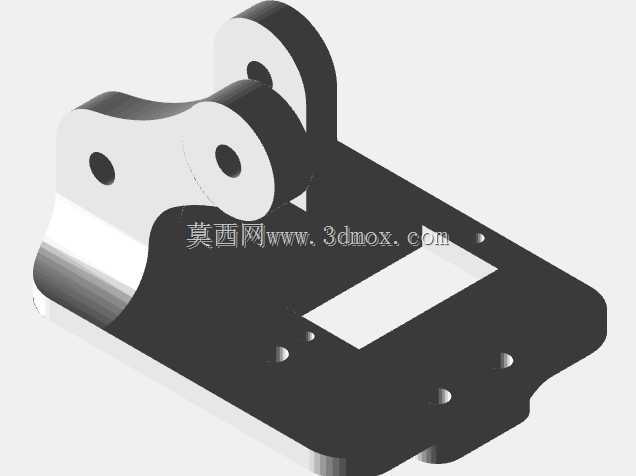

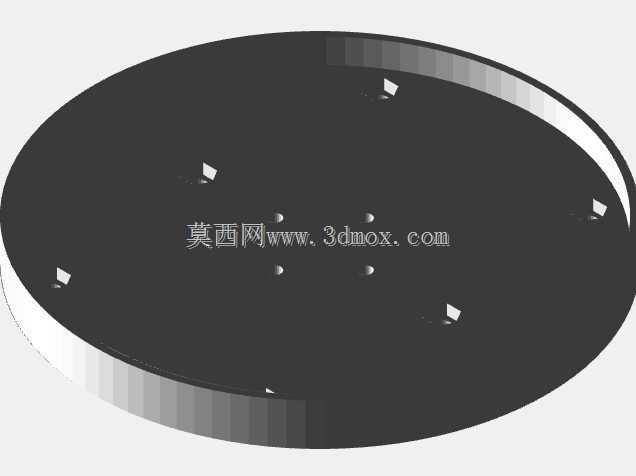

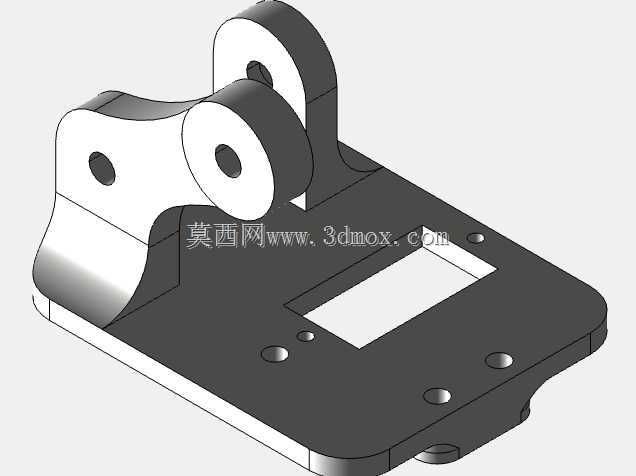

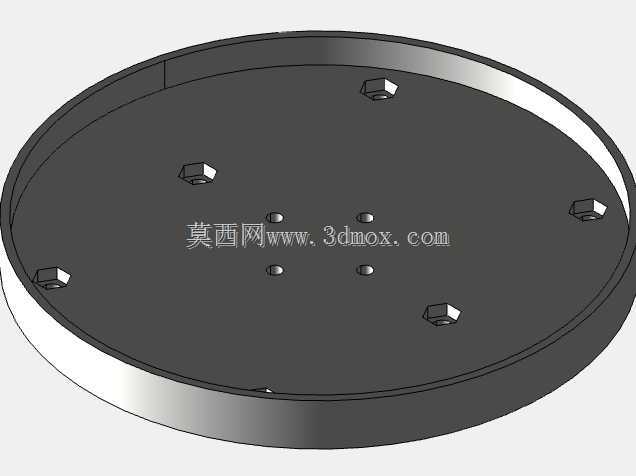

安装边界与尺寸层面，整机采用立式基座安装方式，基座底部预留标准安装孔位，可直接固定在桌面、型材机架的安装平面上，不需要额外的复杂安装支架。作业覆盖范围上，水平方向可覆盖以基座回转中心为圆心，最大臂展为半径的扇形区域，垂直方向可覆盖从基座安装面往上到最大抬升高度的区间，安装时需要预留对应臂展范围的运动空间，避免周边设备、工装与运动中的臂体发生干涉。基座内部预留驱动元件、控制板卡的安装空间，所有驱动线缆可从连杆内部的走线槽穿过，避免线缆外露在运动过程中被拉扯、磨损，提升整机运行的可靠性。末端法兰采用标准接口设计，可快速更换夹爪、吸盘、画笔等不同的末端执行器，适配不同的作业需求，不需要对臂体结构做额外修改。

从结构设计的工程角度来看，这类构型的机械臂在设计时需要重点校核平行四边形连杆的铰接点强度，尤其是大臂与基座连接的主受力关节，需要承受整个臂体加上末端负载的倾覆力矩，轴承选型、销轴直径都需要根据额定负载做对应的强度校核，避免长期运行后出现结构变形、关节间隙变大的问题。同时铝轴连杆的连接位置需要做防转固定设计，避免连杆在反复受力过程中出现相对转动，影响末端的定位精度。整体结构没有复杂的曲面零件，所有结构件都可采用常规的机加工、3D打印工艺制作，加工门槛低，适合作为机械结构设计、机器人控制入门的实践案例，也可经过负载、刚性优化后直接用于轻型作业工位的实际生产。
