四工位间歇传动日内瓦轮结构设计

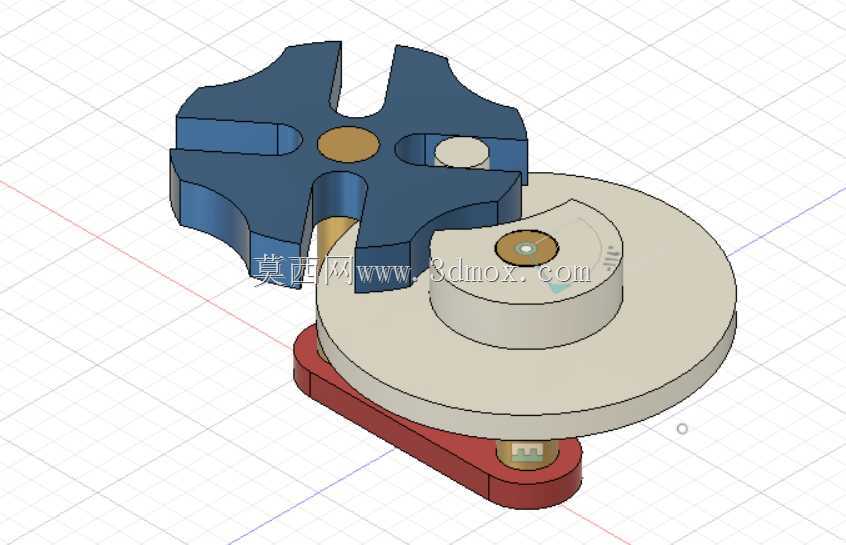

　　从实际装配的结构细节来看，这套机构的设计完全贴合工程应用的安装边界要求：主动拨盘的圆柱销直径与槽轮的导槽宽度采用基孔制间隙配合，配合公差控制在H7/g6区间，既保证拨销进入导槽时无卡滞，也能将传动回程间隙控制在0.02mm以内，满足多数中低速分度场景的精度要求。槽轮的四个径向导槽采用对称等分布置，相邻导槽的中心夹角严格控制在90度±0.01度，避免分度过程中出现工位偏移；拨盘上的锁止弧与槽轮的凹弧面采用同心设计，锁止弧的配合间隙控制在0.015mm，停位时可以完全限制槽轮的自由度，即便输出端承受小幅偏载也不会出现溜转问题。在自动化生产线的间歇送料、多工位转台分度、精密仪器的档位切换场景中，间歇传动机构的运行平稳性、定位精度直接决定整台设备的工作可靠性，四槽日内瓦轮也就是常说的马尔他机构，是这类场景里应用占比极高的经典传动结构。这套组装完成的四阶段日内瓦轮，核心功能是将输入轴的连续匀速旋转运动，转化为输出轴的单向间歇步进转动，每完成一次完整的输入回转，输出端对应完成90度的精准分度转位，转位过程无刚性冲击，停位阶段自带锁止特性，不需要额外加装定位销或者制动结构就能保持工位固定。

　　设计过程中优先考虑了传动过程的动力学特性：拨销进入导槽的起始位置，刚好处于槽轮回转中心与拨销中心连线垂直于拨盘回转中心与拨销中心连线的位置，这个位置设计可以让槽轮的启动角速度从0平滑过渡，消除刚性冲击，降低传动过程的振动和噪音。槽轮的工作型面做了0.2mm的倒角处理，既可以去除加工毛刺，也能避免拨销入槽时出现边缘剐蹭，延长零件的使用寿命。整套机构的安装底座采用下沉式定位槽设计，输入轴与输出轴的中心距按照传动几何关系做了固定限位，装配时不需要反复调整中心距，只要将拨盘和槽轮分别装入对应轴承位，转动拨盘确认无卡滞即可完成组装，大幅降低现场装配的调试难度。

　　从安装尺寸边界来看，这套机构的轴向总厚度控制在较小范围，输入轴和输出轴的轴端都预留了标准键槽，可以直接连接同步带轮、齿轮或者联轴器，适配不同设备的动力输入和负载输出需求；底座的三个安装孔采用长圆孔设计，允许安装时做小幅位置调整，补偿机架加工带来的位置误差。在实际设备选型应用中，这类四槽日内瓦轮通常适配转速不超过150rpm的间歇传动场景，比如小型自动化组装设备的工件转台、包装机械的送盒工位、检测设备的多工位测试转盘，相比棘轮棘爪机构，它的传动噪音更低，分度精度更高，停位时没有反向间隙；相比凸轮分割器，它的结构更简单，加工成本更低，维护难度更小，适合中低负载、中等精度要求的间歇传动工位。

　　设计时还特意做了动平衡校核，拨盘上的非工作侧做了减重挖槽处理，让拨盘的质心落在回转轴线上，高速转动时不会出现偏心振动；槽轮的四个槽口位置做了等重处理，避免槽轮转位时因为质量不均出现转速波动。整套结构没有冗余的复杂零件，所有零件都可以采用常规的铣削、线切割工艺完成加工，不需要特殊的定制刀具，普通机械加工车间就能完成全部零件的制作，后期维护时只需要定期在拨销和导槽的接触面涂抹润滑脂，就能保证长期稳定运行。在装配验证阶段，需要手动转动输入轴检查四个工位的转位流畅度，确认每个锁止位置都能完全贴合，没有松动间隙，如果出现入槽卡滞的问题，优先检查拨销的安装位置是否偏移、中心距是否存在偏差，不要强行敲击零件避免型面损伤。
