T8梯形丝杠配套螺母转换安装座块

在桌面级线性传动机构的搭建过程中，很多设计人员都会遇到标准T8梯形丝杠螺母与市面常见线性滑块安装孔位不匹配的问题，这款螺母外壳转换块正是针对这一实际工程痛点开发的结构件，能够直接完成丝杠传动副与滑动导向组件的刚性连接，省去设计人员自行设计转接板、反复核对孔位的冗余工作。从实际应用场景来看，这类转换块大量出现在小型数控滑台、3D打印设备Z轴传动机构、桌面级自动化点胶工位、实验室小型位移平台、摄影器材电动滑轨等对安装空间有严格限制的轻载线性传动场景中，尤其适配采用15系列、20系列铝型材搭建的框架式设备，不需要额外加工复杂的安装基面，直接通过端面的沉头安装孔即可完成固定。

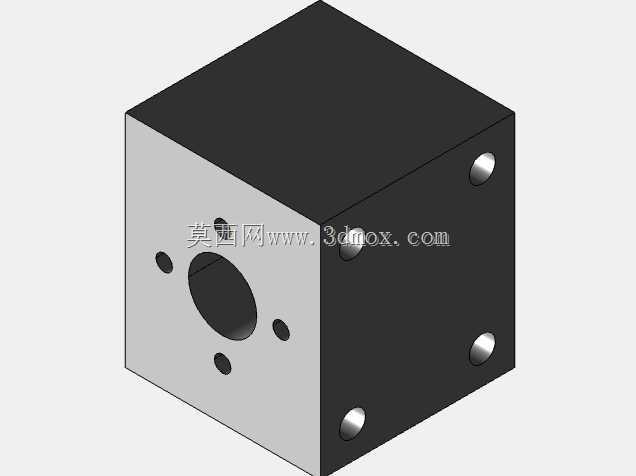

从功能特性上看，这款转换块采用立方体式的整体结构设计，六个端面均做了平整化处理，其中一个端面预留了T8梯形丝杠螺母的嵌入安装腔，腔体内径与标准注塑或铜制T8螺母的外径做了小间隙配合设计，螺母装入后不会出现径向窜动，配合端面的三个小直径安装孔，可以用M3规格的紧定螺钉或者螺栓从外侧将螺母完全锁死，避免传动过程中螺母跟转导致的传动丢步问题。与安装腔相邻的两个垂直端面，分别预留了四个呈矩形分布的沉头固定孔，孔位间距完全匹配常见的线性滑块安装孔距，不需要额外打孔或者加装转接垫片，就可以直接将整个转换块固定在线性滑块的安装面上，让丝杠的传动轴线与滑块的运动方向保持严格平行，从结构上避免了因为安装偏斜导致的丝杠磨损加快、运动卡顿、传动阻力增大等常见问题。

在设计思路上，这款结构件没有采用多余的轻量化镂空设计，整体采用实心块体结构，虽然重量比镂空结构略高，但对于轻载传动场景来说，整体刚性更有保障，即使在频繁正反转的传动工况下，也不会因为结构刚度不足产生连接位置的形变，保证传动精度的长期稳定性。设计时特意将螺母安装腔的深度做了冗余设计，既可以适配标准厚度的T8铜螺母，也可以安装带法兰的消间隙螺母，不需要针对不同类型的螺母更换不同的转换座，提升了零件的通用适配性。所有安装孔的沉头深度都经过核算，使用标准内六角螺栓安装时，螺栓头部完全沉入沉孔内部，不会突出安装端面，避免螺栓头与周边铝型材或者其他结构件产生运动干涉。

从安装边界尺寸来看，这款转换块的整体外形为正立方体结构，边长尺寸控制在适配20系列铝型材槽宽的范围内，安装后不会突出铝型材的安装平面，整个传动组件可以完全嵌入铝型材搭建的框架内部，让设备整体外观更整洁，同时也避免了外露的传动结构剐蹭操作人员或者设备管线。安装孔的位置距离块体边缘的距离都大于螺栓直径的1.5倍，即使采用树脂材料3D打印制作，安装位置的结构强度也足够承受螺栓的锁紧力，不会出现安装孔开裂的问题。丝杠穿过的中心通孔直径比T8丝杠的大径大2mm，即使丝杠存在轻微的安装同轴度误差，也不会出现丝杠与转换块内壁摩擦的问题，降低了现场安装的调试难度。

在实际选型使用时，设计人员只需要确认所用线性滑块的安装孔距与转换块的固定孔位匹配，就可以直接选用，不需要再额外绘制转接零件的加工图纸，能够大幅缩短小型自动化设备的设计周期。同时这种标准化的转换块结构，也方便设备后期的维护更换，零件出现磨损时不需要单独定制加工，直接更换标准件即可，降低了设备的后期维护成本。在传动受力方面，这款转换块的受力方向完全沿着块体的刚性结构传递，没有悬臂式的受力薄弱点，在T8丝杠常见的100kg以内的轴向推力工况下，结构完全不会出现形变或者断裂问题，能够满足绝大多数轻载线性传动的使用需求。
