RC遥控车铝合金减震器结构设计

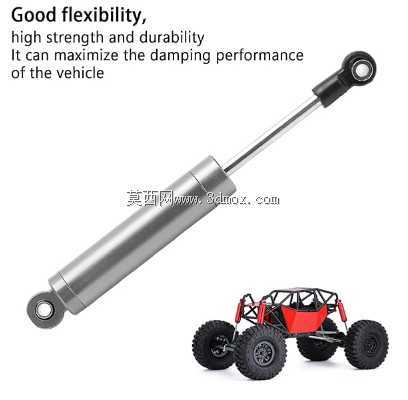

在RC遥控模型车的行走系统设计中，减震部件是直接决定整车行驶姿态、路面适应能力与操控稳定性的核心结构件，这款铝合金材质的减震器，主要适配1/10比例级别的仿真攀爬、越野类RC车型，对应SCX10、D90、110等主流仿真攀爬车架的安装位，也可拓展用于小型桌面机器人、轻量化实验装置的小载荷缓冲场景。

从实际使用场景来看，这类小尺寸减震器需要应对的工况并不单一：攀爬车在通过碎石、交叉轴、陡坡等非铺装路面时，车轮的跳动行程会频繁达到极限，减震器需要在车轮上下运动的全行程内提供线性的阻尼反馈，避免车架出现硬冲击导致的姿态失控；高速越野行驶时，减震还要吸收路面细碎颠簸带来的高频振动，减少振动传递到车架上的舵机、电调、电池等电子部件，降低精密电子元件因长期振动出现松脱、虚接的概率。

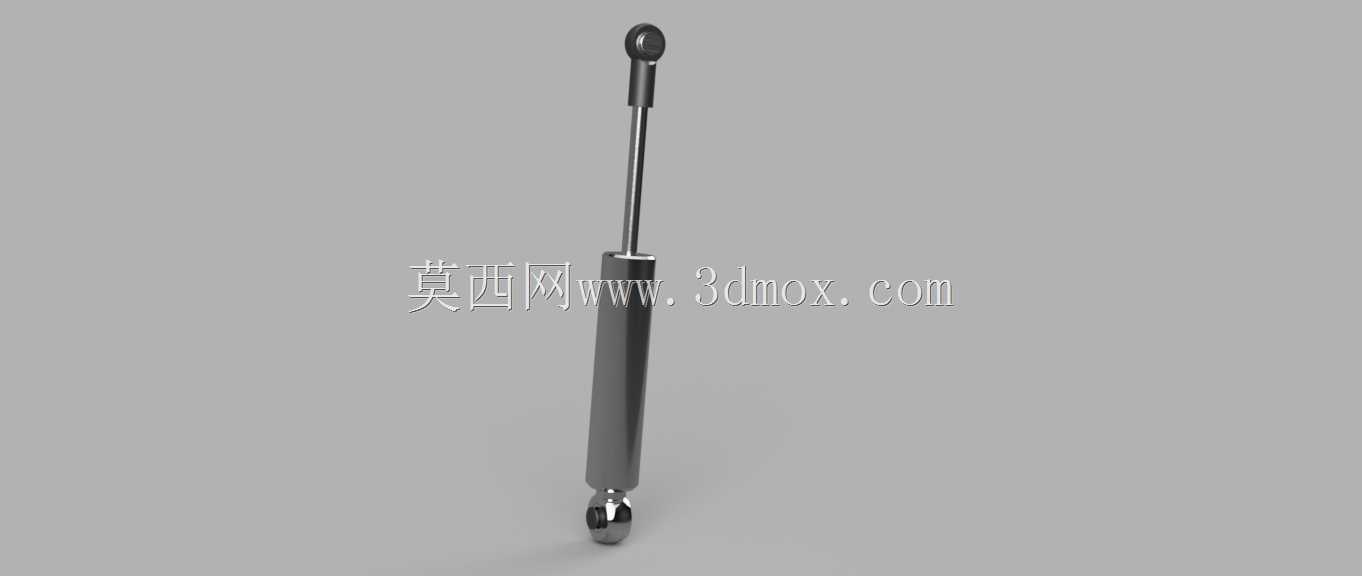

这款减震器的整体结构采用了经典的筒式阻尼设计，主体外壳选用铝合金材质加工，相比常见的塑料材质减震，铝合金的结构刚性更强，在频繁的往复伸缩运动中不会出现壳体形变导致的阻尼卡滞，同时金属材质的散热效率更高，长时间连续运行时，阻尼油的温度上升更慢，能避免阻尼油高温变稀导致的阻尼衰减问题。两端的安装接头采用球头铰接结构，这种设计可以补偿安装位的角度偏差，在车轮随悬架摆动时，球头可以自由转动，不会因为侧向力导致减震杆出现偏磨，大幅延长减震的使用寿命。

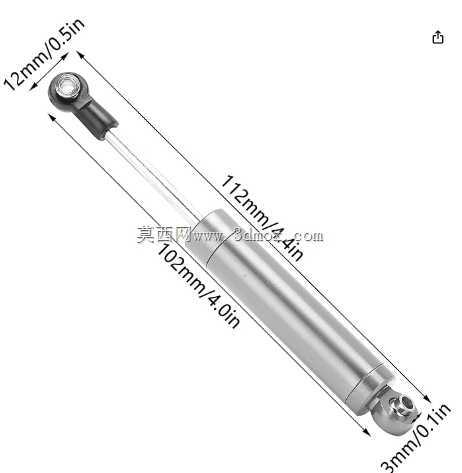

尺寸设计上，这款减震的总长度在完全伸展状态下为112mm，对应4.4英寸，压缩到最短行程时的长度为102mm，对应4.0英寸，也就是说有效缓冲行程为10mm，这个行程参数刚好匹配1/10攀爬车的悬架跳动范围，既不会因为行程过短导致车轮容易打底，也不会因为行程过长超出车架悬架的摆动极限。两端安装球头的连接端直径为12mm，对应0.5英寸，安装孔位的尺寸为3mm，这个尺寸是目前主流RC攀爬车悬架吊耳的通用安装尺寸，不需要额外修改车架安装位就可以直接替换原厂减震部件。下端的活塞杆直径做了针对性的细化，在保证结构强度的前提下降低了往复运动的摩擦阻力，让减震的伸缩动作更顺滑。

设计思路上，这款减震没有盲目追求大行程或者过高的阻尼力，而是围绕小载荷缓冲场景做了参数匹配：内部的阻尼油路采用了简单且可靠的活塞孔设计，通过调整活塞上的开孔数量与孔径，可以适配不同硬度的弹簧，满足不同车重、不同玩法的调校需求——比如侧重攀爬的低重心车型，可以搭配软弹簧搭配小阻尼孔，获得更柔和的滤震效果；侧重高速行驶的车型，可以搭配硬弹簧搭配大阻尼孔，获得更强的支撑性，避免过弯时出现侧倾过大的问题。外壳表面做了光滑的阳极氧化处理，除了提升外观质感之外，也能提高铝合金表面的耐磨性能，减少飞石、泥沙刮蹭对壳体的损伤，同时氧化层的耐腐蚀性更好，在户外泥水场景使用后也不容易出现锈蚀卡滞的问题。

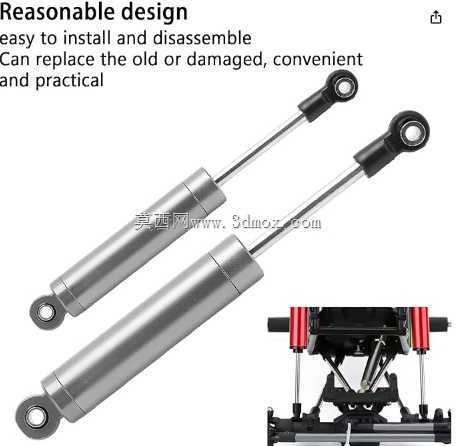

从安装边界来看，这款减震的两端球头中心距在伸展状态下为112mm，安装时需要预留的最小安装空间为压缩状态的102mm，同时因为减震筒的外径为12mm，安装位周围需要留出至少1mm的间隙，避免车轮跳动时减震筒与车架、拉杆等部件发生运动干涉。球头的连接方向可以360度旋转，安装时不需要刻意对准角度，只需要将球头卡入对应安装座的球头帽中，拧紧固定螺丝即可完成安装，替换维护的门槛很低，普通模型玩家不需要专业工具就可以完成拆装更换。

在实际的结构验证中，这类铝合金减震的抗冲击能力相比原厂塑料减震提升明显，在1米左右的跌落冲击下，不会出现壳体断裂、活塞杆弯曲的问题，往复伸缩的顺滑度在长时间使用后也不会出现明显下降，对于需要频繁调整车架姿态、经常在复杂路面行驶的RC模型来说，是兼顾可靠性与调校灵活性的悬架部件。
