家用综合力量训练器械结构设计

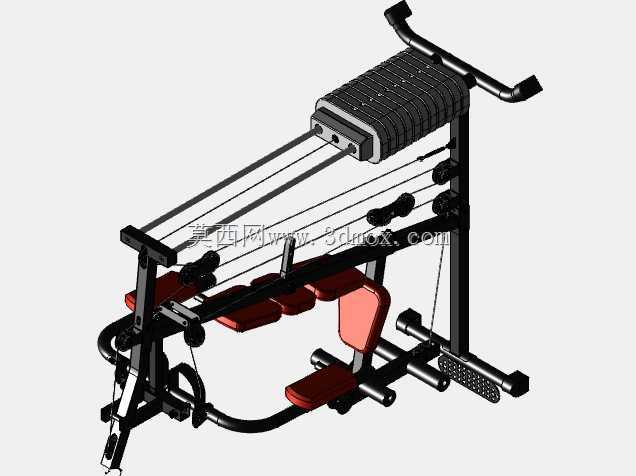

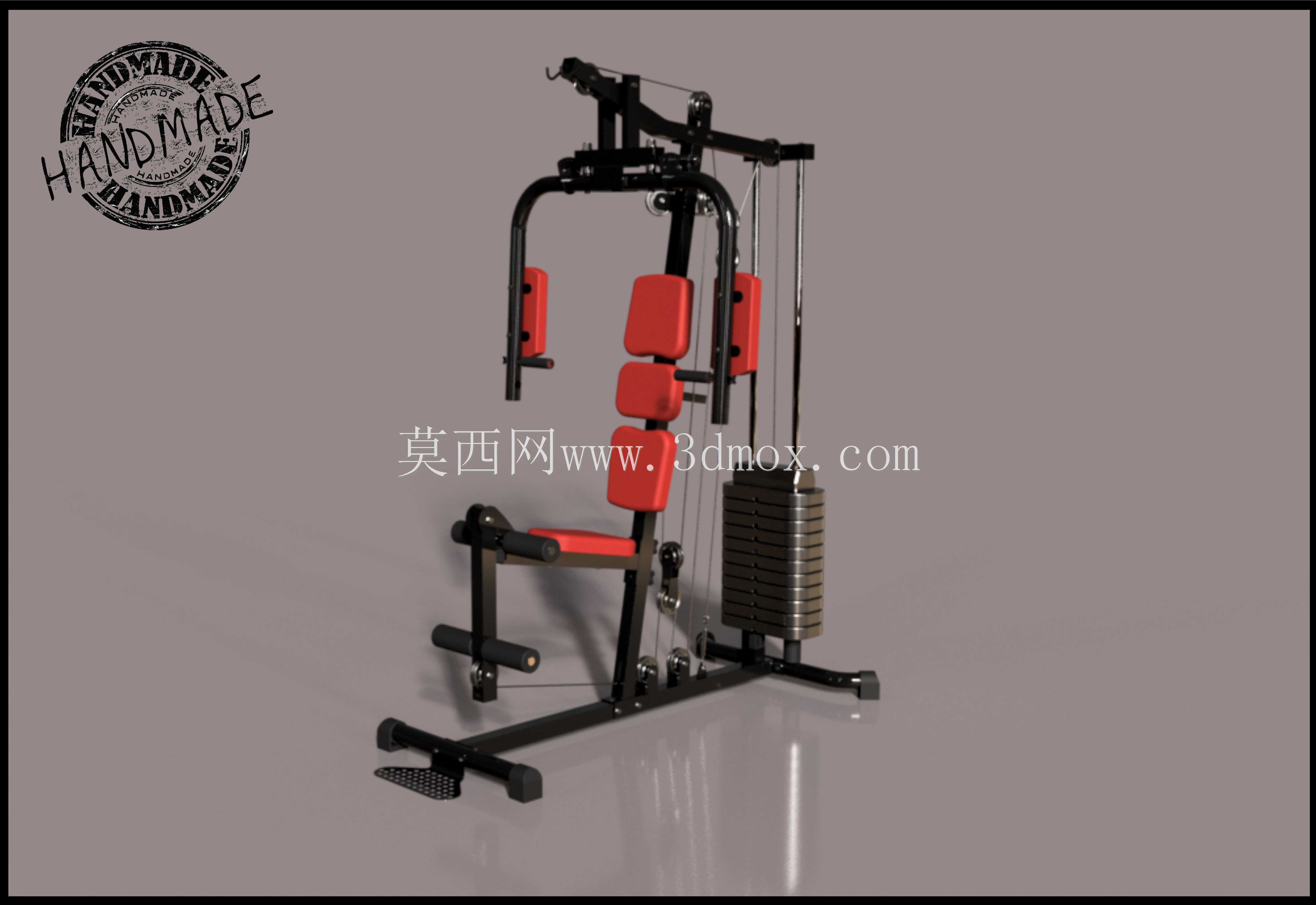

这款综合训练器械的结构设计围绕家庭场景的空间约束展开，整体底座采用矩形方管焊接成型，前后支脚分别设置防滑橡胶垫与脚踏支撑结构，安装时需预留前后1.8米、左右1.2米的地面空间，顶部训练架最高点距地面2.1米，适配常规2.4米层高的住宅空间，无需额外打孔固定，依靠自身配重与底座结构即可保持训练时的稳定性。设备核心的配重模块采用堆叠式铸铁配重块设计，单块配重重量5kg，总配重堆叠高度0.6米，通过顶部的插销结构选择训练负载，钢索传动路径经过多组定滑轮转向，滑轮槽内嵌耐磨尼龙衬套，降低钢索磨损的同时减少传动过程中的阻尼损耗，钢索采用多股镀锌钢丝绳编制，外层包裹PVC防护层，额定承载拉力达1000kg，满足大重量力量训练的强度要求。

从功能覆盖来看，器械集成了多部位训练的执行结构：坐姿推胸模块设置可调节角度的红色泡棉靠垫与推臂，推臂的摆动转轴采用深沟球轴承支撑，转动间隙控制在0.2mm以内，避免训练时出现旷量晃动；高位下拉模块的把手可根据训练需求更换，钢索引出点距地面高度2米，适配不同身高用户的下拉动作轨迹；腿部训练模块设置可翻折的泡棉压腿杆，搭配底部的脚踏杆，可完成坐姿腿屈伸、腿弯举等下肢训练动作，所有与人体接触的泡棉部件均采用高密度发泡材质，外层包裹耐磨PU皮，长期使用不易出现塌陷或表皮破损。

设计过程中优先考虑了家庭使用的安全性与易用性，所有钢索的外露传动段均设置透明防护套管，避免训练过程中衣物或肢体卷入滑轮结构；配重块两侧设置导向光杆，配重块沿光杆上下滑动时不会出现偏摆卡顿，导向光杆表面做镀硬铬处理，防锈能力强且摩擦系数低；座椅的高度可通过侧面的插拔销快速调节，调节档位共设置5档，适配1.5米至1.9米身高的用户使用需求。设备的整体框架采用40*40mm的方形钢管焊接，管壁厚度2mm，焊接处做打磨抛圆处理，表面经静电喷塑工艺处理，涂层厚度80μm，日常使用中耐刮擦、不易掉漆生锈。

在安装边界方面，设备所有零部件均采用螺栓组装，框架连接部位采用M10的内六角螺栓紧固，组装时仅需配套内六角扳手即可完成，无需额外焊接或专业工具；设备总重量约120kg，拆分后最大单一部件重量为25kg，方便普通用户搬运入户；日常维护仅需定期在滑轮转轴处加注润滑脂，检查钢索是否出现断丝情况即可，维护成本极低。不同于商用健身房的大型综合训练器，这款设备的结构做了精简优化，在覆盖胸、背、肩、腿核心肌群训练需求的前提下，尽可能压缩了整体占地面积，适合放置在家庭阳台、书房或小型健身区域使用，结构强度完全满足日常家庭训练的负载要求，不会出现长期使用后框架变形的问题。
