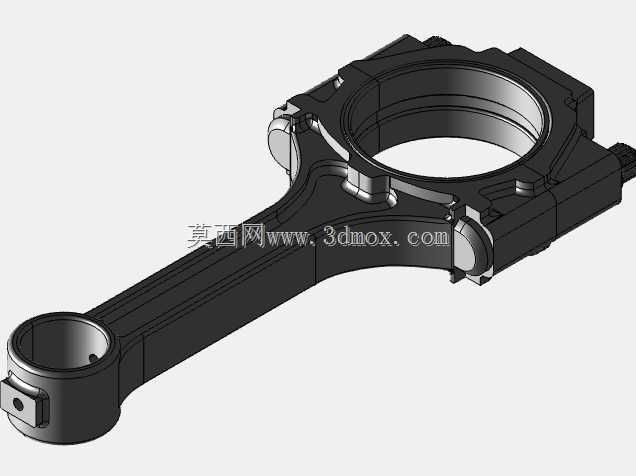

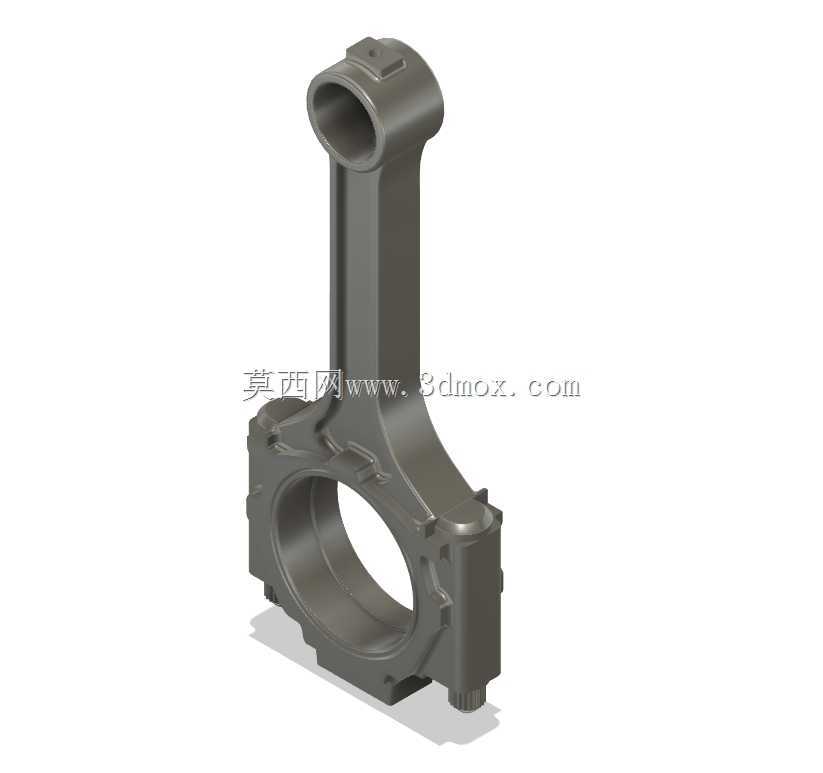

小缸体内燃机用重型分体式连杆结构

在小排量高强化内燃机的动力传递路径中，连杆是连接活塞组与曲轴的核心受力构件，其结构设计直接决定了动力输出的平顺性与整机的可靠性边界，这类重型分体式连杆，主要适配缸径偏小、爆发压力偏高的小缸体动力单元，常见于小排量涡轮增压汽油机、高转速小型柴油机以及部分特种动力的通用内燃机场景，承担着将活塞承受的燃气爆发压力传递给曲轴，把活塞的往复直线运动转化为曲轴旋转运动的核心功能。

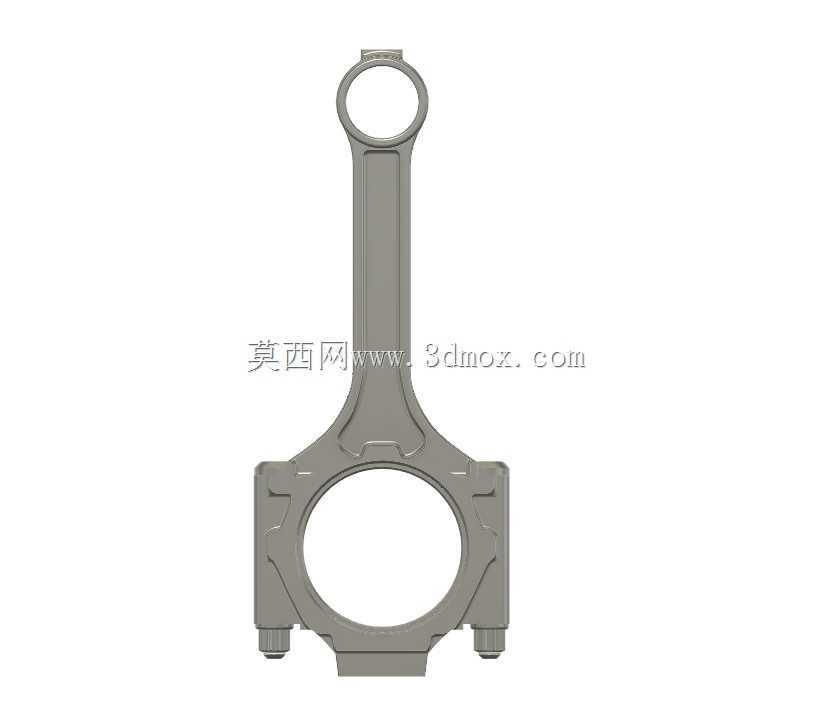

从结构设计逻辑来看，分体式结构的核心考量是小缸体曲轴的曲柄销直径受整机布局限制，无法采用整体式连杆的大端穿装方案，将连杆大端设计为分体式的连杆盖与杆身组合结构，能够在不扩大曲轴箱避让空间的前提下，满足大端轴承与曲柄销的装配需求，同时针对重型工况的载荷特性，杆身采用了变截面的工字型结构设计，在靠近小端的位置截面收窄，向大端方向逐步过渡到更宽的截面，这种设计能够匹配连杆工作过程中的应力分布规律——做功冲程中杆身承受的交变拉压载荷从小端向大端传递时，附加的弯曲力矩会逐步增大，渐变截面可以在控制整体重量的前提下，让各截面的应力水平保持在均匀区间，避免局部应力集中导致的疲劳失效。

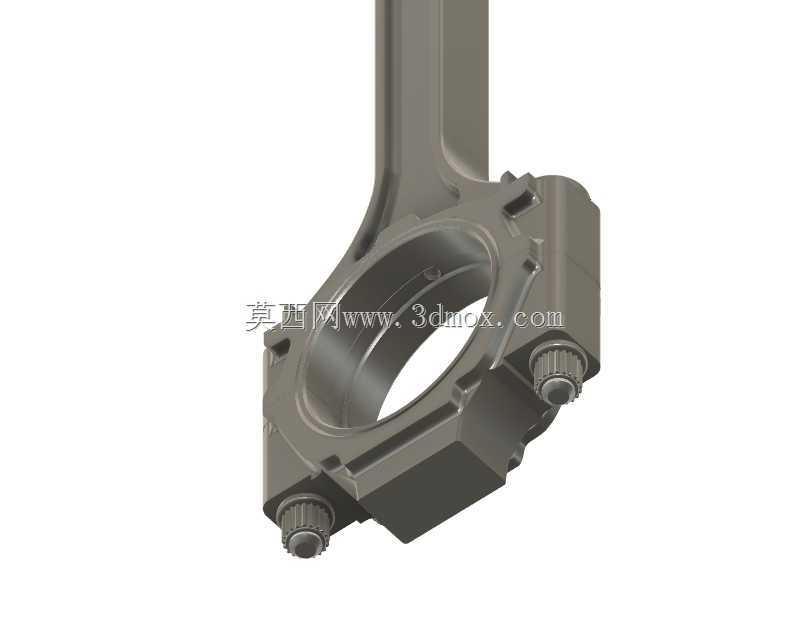

连杆小端采用了整体式的衬套安装孔设计，孔内预留了足够的衬套压装余量，工作过程中衬套与活塞销形成滑动摩擦副，表面设计有均匀的润滑油道凹槽，能够将曲轴箱飞溅上来的润滑油储存在凹槽内，形成稳定的油膜降低摩擦损耗；大端的分体结合面采用了高精度的止口定位结构，相比传统的平切口结合面，止口结构能够承受更大的横向剪切力，避免连杆在高转速交变载荷下出现连杆盖错位的问题，大端两侧的螺栓安装凸台做了加厚处理，螺栓孔的位置度公差控制在极小范围内，保证连杆螺栓拧紧后，大端轴承孔的圆度不受装配应力影响。

从安装边界来看，这类连杆的小端外径尺寸严格匹配小缸体活塞的销座间距，不会在活塞往复运动过程中与销座发生运动干涉，杆身的侧面与曲轴箱内壁、曲轴平衡块之间预留了足够的运动间隙，即使在曲轴出现最大轴向窜动量的极限工况下，也不会出现剐蹭问题；大端的轴承孔直径适配对应规格的曲柄销，连杆盖安装完成后，大端的整体外轮廓尺寸经过优化，不会在曲轴旋转过程中与曲轴箱的加强筋、机油喷嘴等周边部件发生碰撞。

在实际工况适配性上，这类重型设计的分体式连杆，相比普通民用小排量发动机的连杆，提升了杆身的结构强度，能够承受更高的燃气爆发压力，适配经过动力强化的小缸体机型，比如改装类高增压小排量发动机、小型工程机械用高负荷柴油机等场景，杆身表面经过强化处理，能够抵御长期交变载荷下的疲劳损伤，大端的轴瓦安装面加工精度达到了高等级的形位公差要求，保证轴瓦安装后不会出现走外圆的问题，润滑油孔的位置与曲轴曲柄销上的油道精准对应，能够在各个曲轴转角下都保证稳定的润滑油供给，避免轴瓦干磨失效。

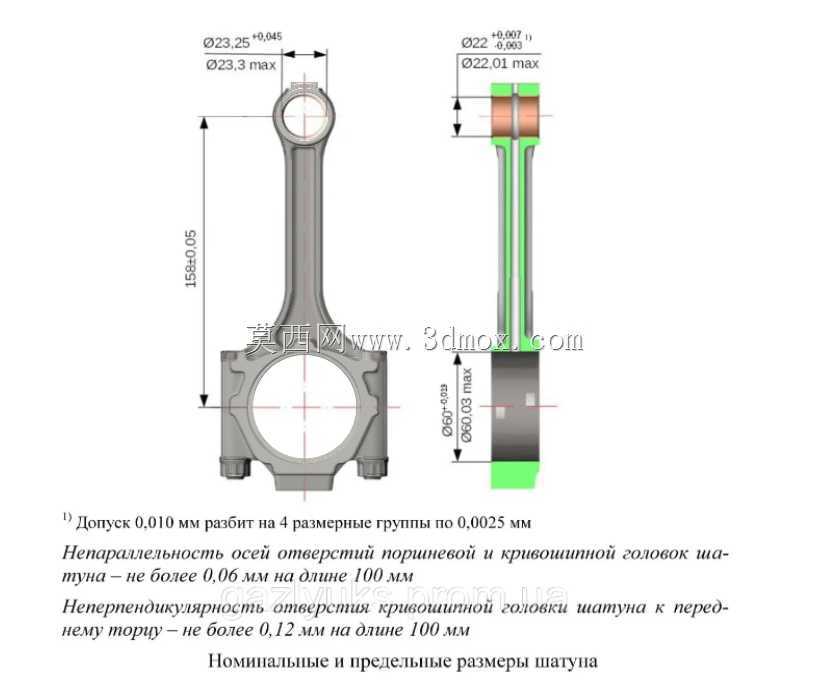

建模过程中需要重点关注几个关键尺寸的公差匹配：小端衬套孔与活塞销的配合间隙、大端轴承孔与曲柄销的配合间隙、大小端孔的中心距公差、两孔的平行度公差，这些参数直接决定了连杆装配后的运动精度，如果中心距偏差过大，会导致发动机的压缩比偏离设计值，影响动力输出效率；如果两孔平行度超差，会导致活塞在气缸内出现偏磨，不仅会加剧气缸壁的磨损，还会引发活塞环密封失效、机油耗上升等一系列问题。分体结合面的定位结构尺寸需要严格控制，保证连杆盖与杆身装配后，结合面完全贴合，没有错位间隙，否则在螺栓拧紧后会导致大端轴承孔失圆，引发轴瓦异常磨损甚至抱轴故障。
