多推进器框架式无人水下航行器结构

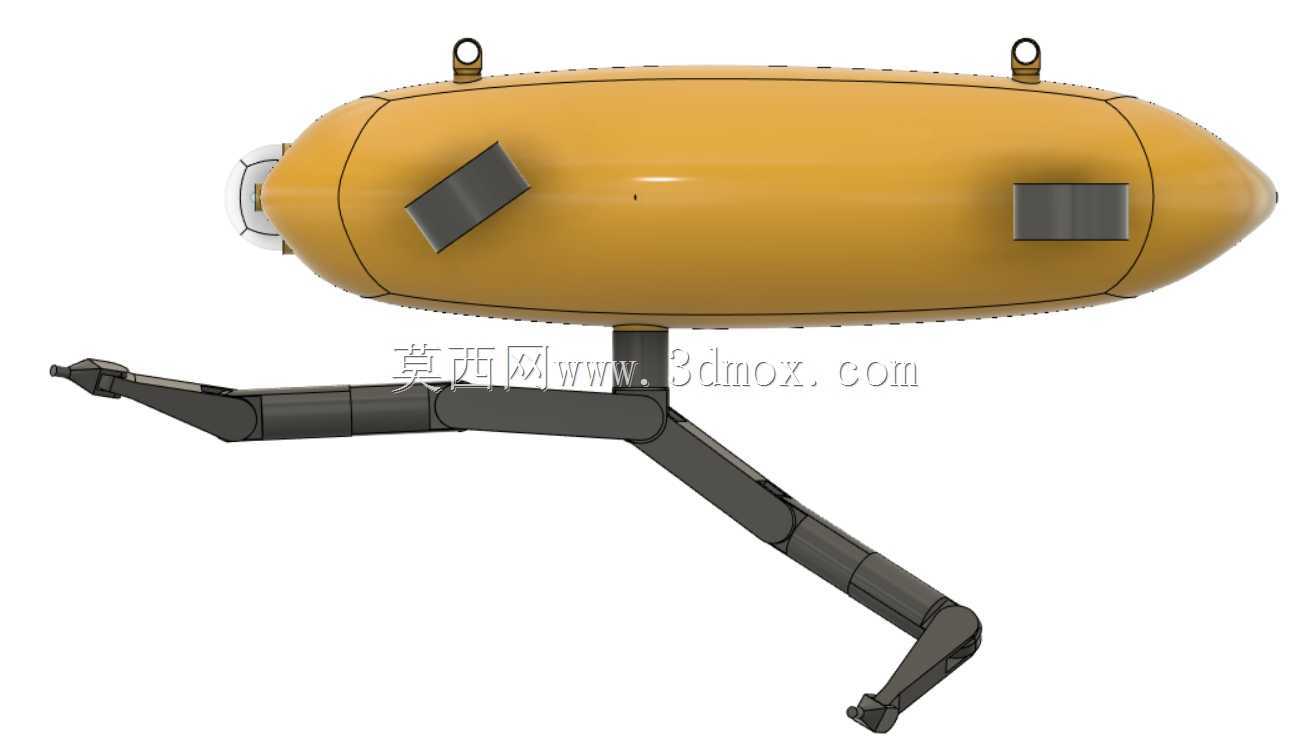

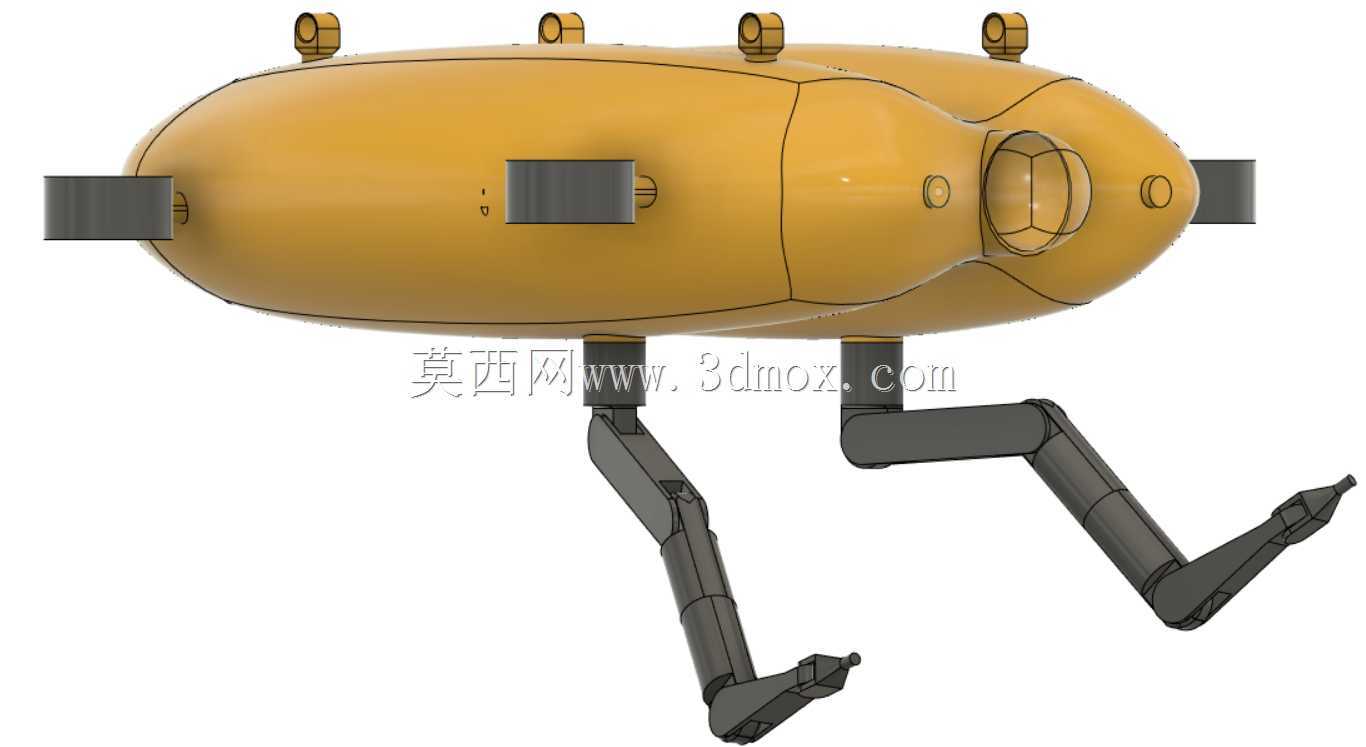

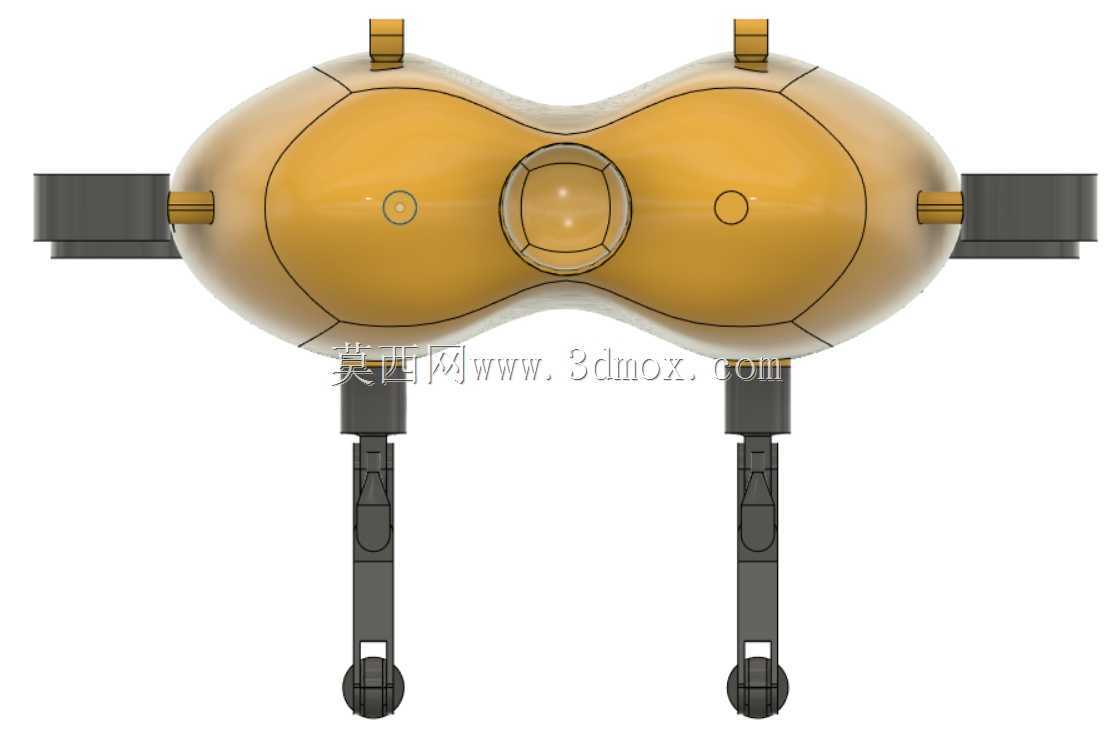

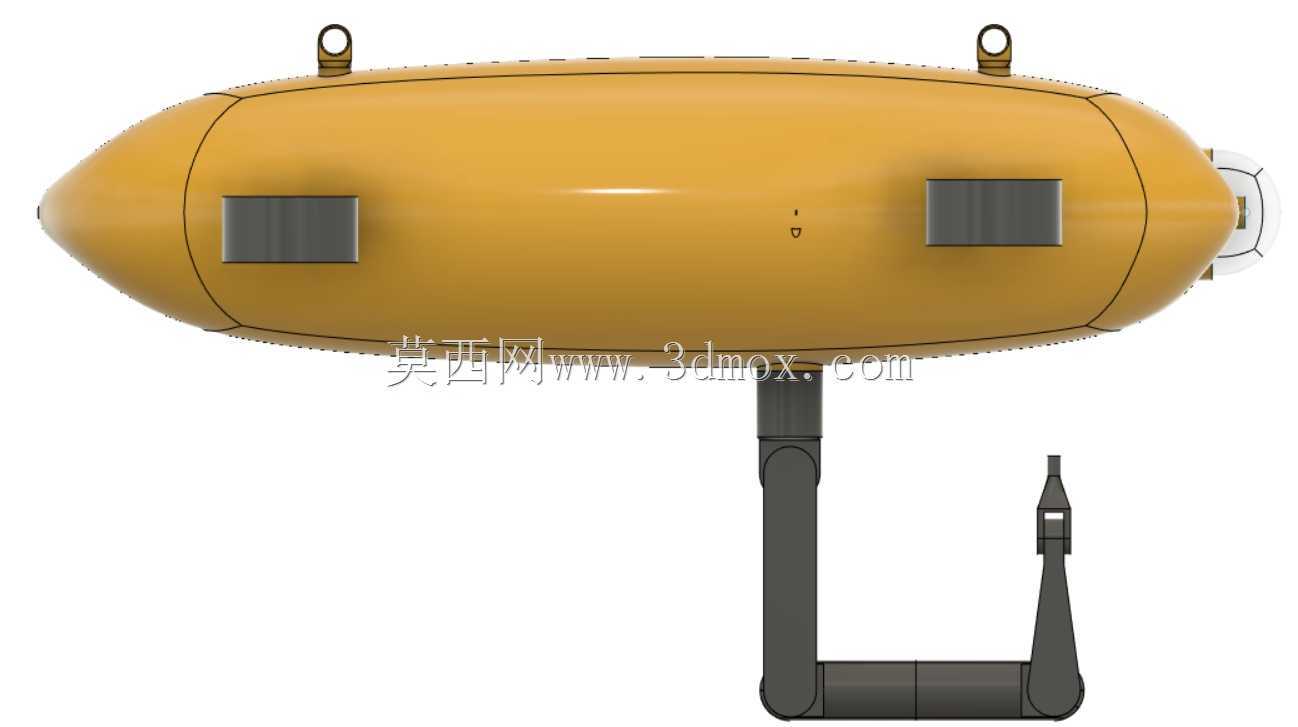

这款无人水下航行器的结构设计，核心围绕近岸浅水域的作业需求展开，适配水下结构巡检、近海水文观测、小型水下目标排查、养殖区网箱巡检等多类场景，整体采用耐压椭球形主舱搭配外置推进器的布局，在保证内部电子元器件安装空间的前提下，尽可能压缩航行时的迎流阻力，椭球形舱体的曲面过渡无明显棱角，可有效降低水下紊流对航行姿态的干扰，同时曲面结构的耐压表现优于同壁厚的方形舱体，能适配浅水域数十米水深的静压力要求，无需额外增加过多舱壁厚度来保证结构强度，控制整体自重。

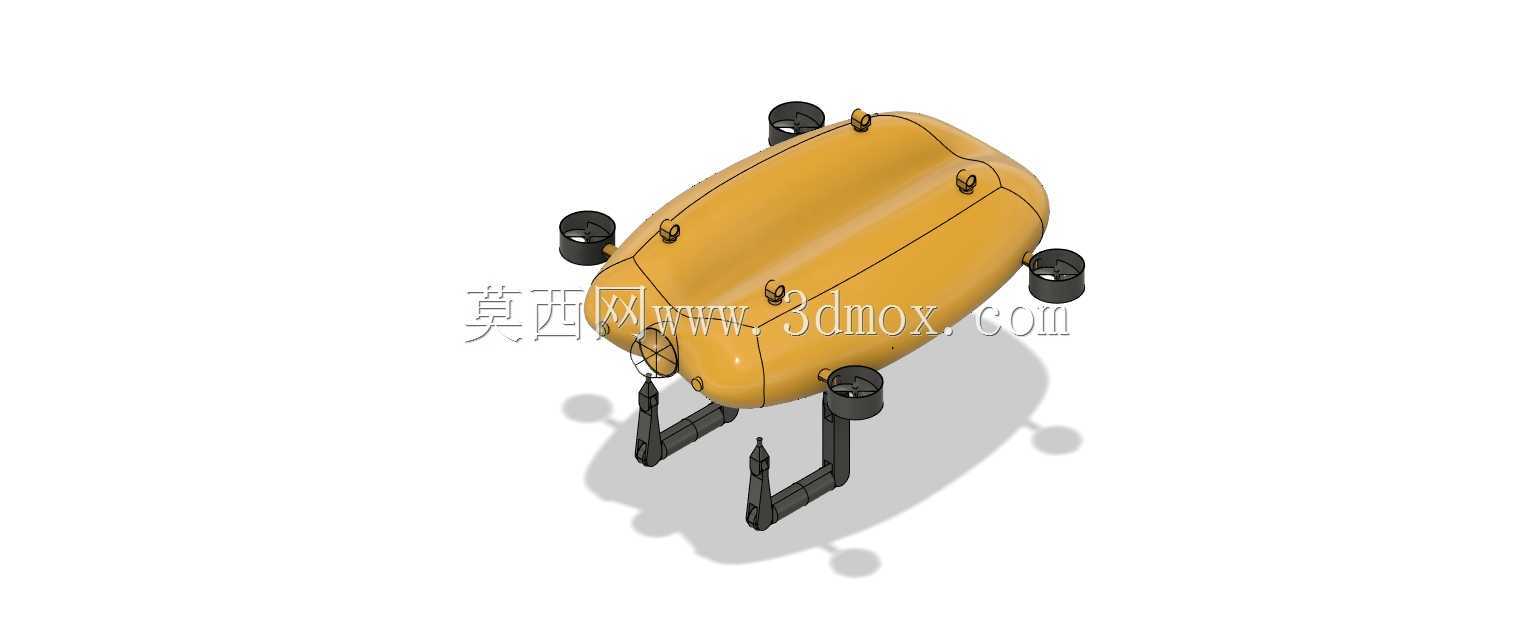

推进系统采用六推进器分布式布局，分别布置在舱体的上下、左右及前后对应位置，可实现进退、横移、升沉、转艏多自由度的姿态控制，相比传统单推进器搭配舵面的结构，分布式推进器可在低速甚至零航速下完成精准姿态调整，适配水下定点悬停作业的需求，比如在桥墩检测、坝体裂缝排查时，可稳定停在目标点位旁，配合搭载的观测设备完成数据采集，不会因为水流扰动出现大幅位置偏移。每个推进器都通过独立的支架与主舱体连接，支架采用镂空式框架结构，既保证连接刚度，避免推进器运转时的振动传递到主舱影响搭载的传感设备精度，又能减少支架本身的迎流面积，降低附加阻力。

底部设置两组对称的落地支撑脚架，脚架向外延伸出一定宽度，保证航行器坐底停靠时的稳定性，不会因为海底地形轻微倾斜出现侧翻，脚架的高度预留了足够的底部设备安装空间，可根据作业需求加装水下摄像头、声呐探头、小型机械抓取夹具等拓展载荷，支撑脚的末端做了圆弧过渡处理，避免坐底时刮擦海底管线或者养殖网衣，降低作业过程中对周边设施的损伤风险。主舱体顶部设置了多个均匀分布的吊点，既可以用于水面布放回收时的吊装连接，也可作为浮力块的安装位点，可根据实际搭载载荷的重量调整浮力配平，保证航行器整体的浮力中心与重心处于合理的相对位置，提升航行时的姿态稳定性，避免出现头重脚轻或者侧倾的问题。

从安装边界来看，主舱体的椭球长轴、短轴尺寸经过匹配设计，内部可容纳常规的水下控制板、电池组、通信模块等核心元器件，舱体的密封采用端面压紧密封圈的结构，拆装维护时无需复杂工具即可完成舱盖开合，方便更换电池或者调试内部设备。所有外置的推进器线缆都通过舱体上的密封水密接插件接入内部，接插件的安装位置做了局部凸起设计，避免线缆弯折角度过大出现密封失效问题。整体结构的零部件多采用标准化连接方式，推进器支架、支撑脚都通过螺栓与主舱体上的预埋安装座连接，出现部件损坏时可快速更换，无需整体拆解舱体，降低水下作业的现场维护难度。

设计过程中优先考虑了浅水域作业的抗碰撞能力，主舱体的外壳采用韧性较好的工程材质，轻微碰撞礁石或者水下构筑物时不会出现开裂破损，外置的推进器外侧虽然没有额外加装防护网，但支架的延伸长度可在发生碰撞时先于推进器接触障碍物，避免螺旋桨直接撞击硬物出现桨叶断裂。整体的重心设计处于主舱体的中下部，即使在水流扰动下出现姿态倾斜，也能靠自身重力配平快速恢复稳定航行姿态，降低操作人员的控制难度，适配非专业潜航操作人员的使用需求，比如水产养殖人员、基层水利巡检人员经过简单培训即可完成操作，无需掌握复杂的潜航控制技巧。
