带方法兰安装座的90度弯通接头

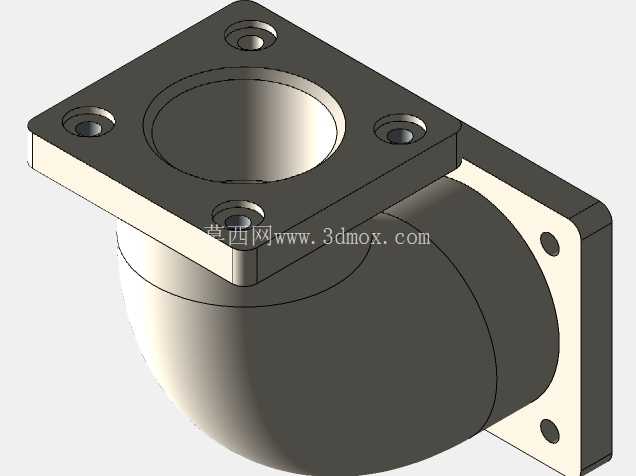

　　在流体输送管路的布局设计中，经常会遇到管路走向需要90度转向同时需要在设备壁板、机架立面做固定安装的场景，常规的标准弯头搭配独立法兰支架的方案，不仅需要额外加工转接件、增加装配工序，还容易在拼接位置出现密封失效、安装同轴度偏差的问题，这款集成式弯通结构就是针对这类工程痛点做的一体化设计。从结构功能来看，该部件一端采用方形法兰安装结构，法兰面加工有四个沉头安装孔，安装时可以直接将沉头螺栓从法兰外侧穿入，固定在设备的安装面板上，沉孔设计可以保证螺栓头部完全沉入法兰平面内，不会突出表面干涉外接管路的对接，法兰中心的通孔为流体主通道，法兰与对接面接触的一侧可以根据实际工况加装密封垫片，保证端面密封的可靠性。

　　部件的另一端为垂直于法兰端面的对接接口，接口同样采用法兰式安装结构，带有两个对称的安装通孔，用于和垂直方向的管路或者功能部件做对接，两个接口之间通过圆弧过渡的弯腔连通，过渡位置采用大圆角流线型设计，而非直角转折，能够有效降低流体在转向位置的阻力损失，减少介质在转角处的涡流、滞流现象，不管是输送气体、液体还是带有细小颗粒的流体介质，都能保证管路通流的顺畅性，避免长期使用过程中杂质在转角位置堆积堵塞。

　　在设计思路上，这款结构没有采用传统弯头加焊接法兰的分体式方案，而是将安装法兰、转向流道、对接接口做成一体化的整体结构，省去了焊接、拼接的工序，从根源上避免了焊缝位置的腐蚀、泄漏风险，同时整体结构的刚性更好，在承受管路振动、介质压力冲击的时候，不会出现分体结构常见的焊缝开裂、连接松动问题。从安装边界来看，方形法兰的四个安装孔采用对称分布设计，安装时不需要额外做角度定位，只要对准面板上的对应螺孔即可完成固定，降低了现场装配的对位难度；弯腔的外壁采用等壁厚设计，在保证整体结构强度能够承受额定管路压力的前提下，尽可能控制了部件的整体重量，不会给安装面板带来额外的承重负担。

　　在实际应用场景中，这类结构常被用在气动控制系统的管路布局、液压站的油路转向连接、小型水处理设备的管路固定、通风除尘系统的风道转角安装等位置，尤其是在设备内部空间紧凑、无法预留足够空间安装独立弯头和固定支架的场合，这种集成了安装固定功能的弯通结构能够大幅压缩管路占用的空间，简化设备内部的管路布局，减少装配所需的零件数量，降低整体的装配工时和后期维护成本。在建模过程中，需要重点保证两个对接端面的平面度、安装孔的位置度公差，以及流道内壁的光滑度，避免因为加工或者建模的尺寸偏差导致安装时出现对接错位、密封不严的问题；流道过渡位置的圆角需要和两端的通道直径做平滑衔接，不能出现台阶或者突变，否则会改变流体的流向轨迹，增加不必要的流阻，甚至在高速流体的长期冲刷下造成局部位置的磨损加剧。另外，法兰面的沉孔深度需要和所选的螺栓长度匹配，保证螺栓锁紧后头部不高出法兰平面，同时沉孔的底部需要保留足够的实体厚度，避免螺栓锁紧时造成法兰面变形，影响密封效果。
