USB插头式连接器三维建模作品

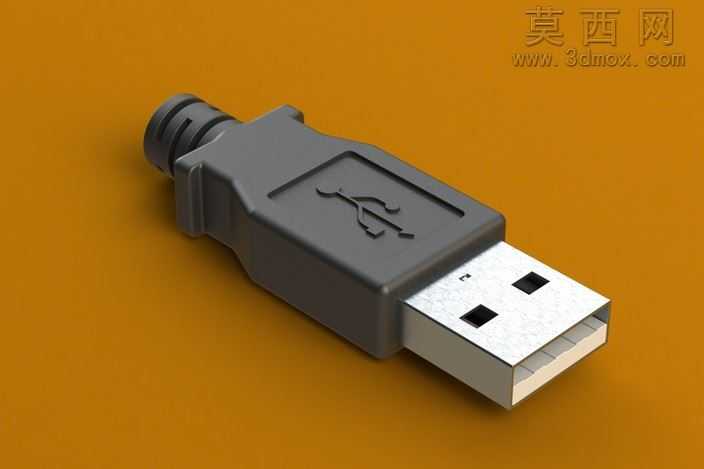

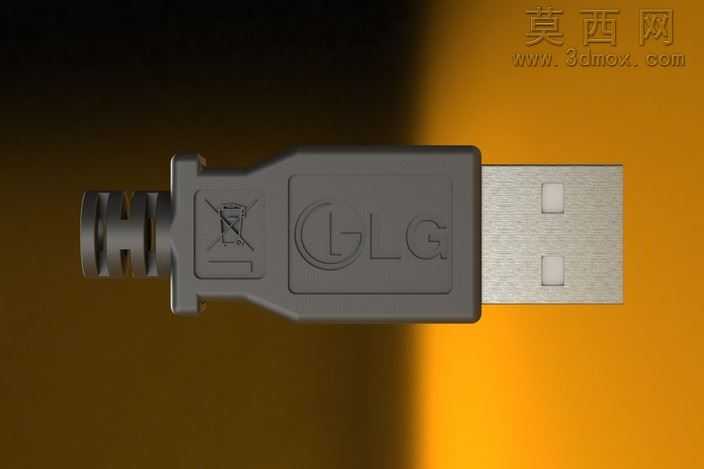

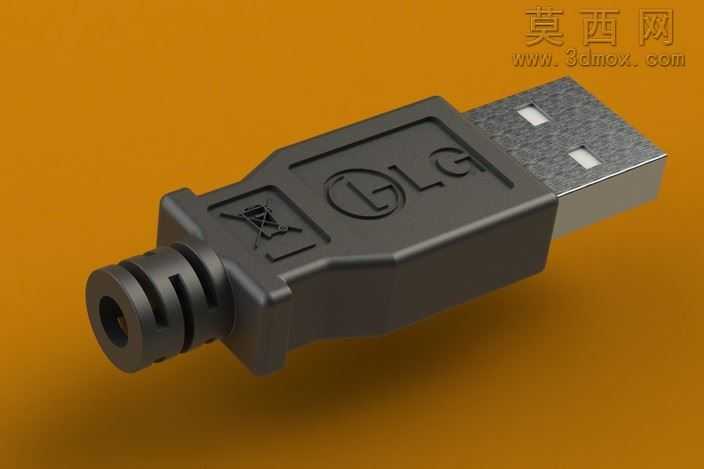

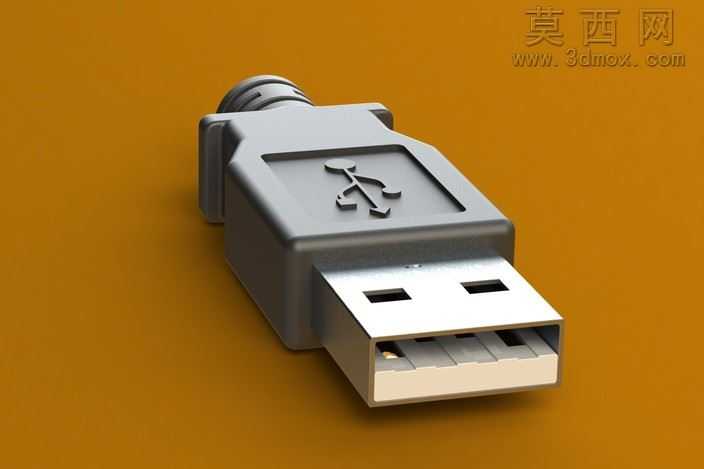

本作品为通用串行总线USB插头式连接器的三维建模成果，建模过程参考LG手机充电电缆的实物插头进行1:1比例还原，完整复现了日常使用的USB公头插头的全部结构细节。建模阶段首先进行结构拆解，将插头划分为外部注塑包覆层、金属屏蔽外壳、内部绝缘胶芯、金属接触端子、尾部线缆防弯折护套五个独立结构模块，逐一进行特征绘制。外部注塑包覆层采用圆角矩形拉伸主体，表面添加凹陷式USB标识浮雕特征，边缘做0.3mm圆角过渡处理，还原注塑件的圆润触感；金属屏蔽外壳采用薄壳拉伸特征制作，前端开口处做冲压收边结构，侧面预留弹片卡扣的凹陷位，还原金属冲压件的成型特征；内部绝缘胶芯采用耐高温塑胶材质特征，表面开设四个平行的端子卡槽，卡槽尺寸严格遵循USB2.0接口标准规范，保证虚拟装配时的干涉检查完全符合实际装配逻辑；金属接触端子采用薄铜片拉伸特征，接触端做圆弧过渡处理，焊接端预留引脚结构，还原端子的导电接触功能；尾部防弯折护套采用多段阶梯式锥度结构，表面添加环形防滑凹槽，还原软胶材质的防弯折设计。材质与渲染阶段，针对不同部件匹配对应材质参数：外部注塑层采用哑光深灰色硬质PVC材质，粗糙度设置为0.6，添加细微的磨砂颗粒纹理，还原普通充电线插头的塑料质感；金属屏蔽外壳采用哑光镀镍金属材质，金属度设置为0.8，粗糙度0.3，添加轻微的使用划痕纹理，避免金属质感过于虚假；内部绝缘胶芯采用米白色耐高温ABS材质，粗糙度0.7，无明显反光；金属接触端子采用亮面镀金铜材质，金属度0.95，粗糙度0.1，还原接触端的光亮导电特性；尾部护套采用深灰色软质TPU材质，粗糙度0.8，添加轻微的软胶凹凸纹理。渲染场景采用暖橙色纯色背景，布置三点布光：主光源从左上方45度照射，打出插头主体的明暗层次，辅助光源从右前方补光，弱化金属部分的死黑阴影，轮廓光从后方照射，勾勒出插头边缘的轮廓，提升整体立体感，最终渲染效果清晰展现插头的所有结构细节与材质特征，可用于电子接插件结构教学、产品展示、线缆组件装配演示等场景。
