工业设备用红色蘑菇头急停按钮组件

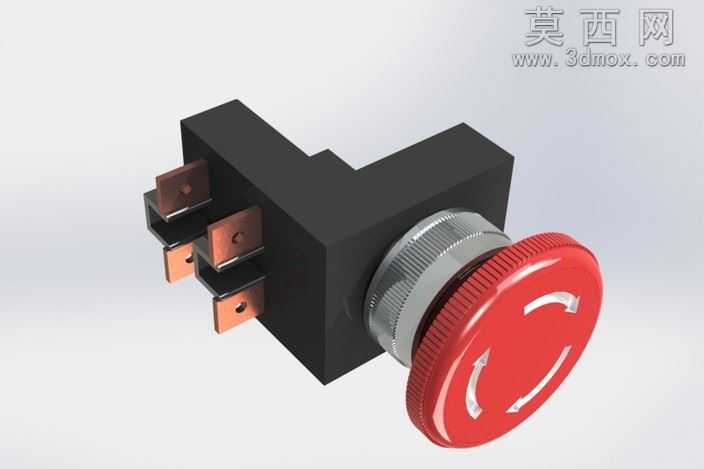

本模型为工业控制场景常用的紧急停止按钮组件，采用SolidWorks2012完成全参数化三维建模，整体结构还原度高，各部件装配关系清晰，可直接用于电气控制柜、自动化设备操作台等场景的三维布局设计与干涉校验。建模过程中首先对实物进行结构拆解，将组件分为红色蘑菇头操作帽、金属锁紧螺纹套、黑色绝缘基座、三组铜质接线端子四个核心模块，分别进行独立建模后按照实际装配约束完成组合。操作帽部分采用旋转凸台特征生成基础轮廓，再通过圆周阵列生成帽身的防滑滚纹，表面的旋转复位箭头采用包覆特征实现，还原了实物表面的标识细节，材质设置为哑光红色工程塑料，添加轻微的表面粗糙度参数模拟工业塑料的质感，边缘做0.2mm的圆角处理避免尖锐棱角，符合真实产品的安全设计要求。金属锁紧螺纹套采用旋转特征生成柱体后，通过扫描切除生成标准公制安装螺纹，表面设置拉丝金属材质，添加细微的划痕纹理模拟金属加工后的使用质感，还原了螺纹套用于面板安装锁紧的功能结构。黑色绝缘基座采用拉伸凸台生成L型主体结构，对接线端子的安装卡槽做了精准的尺寸还原，每个卡槽的定位尺寸与接线端子的配合公差控制在0.1mm以内，保证装配时的贴合度，材质设置为黑色阻燃电木材质，添加细微的颗粒纹理模拟热固性塑料的表面质感。三组铜质接线端子采用拉伸与切除特征生成接片与接线孔结构，表面设置紫铜材质，添加轻微的氧化色泽处理，还原铜质导电件的真实外观，每个端子的接线孔位置、固定卡扣结构都与实物一致，可清晰展示按钮的接线安装方式。渲染阶段采用三点布光方案，主光源从斜上方45度照射突出按钮的立体轮廓，辅光源补光弱化暗部死黑，添加环境反射效果让金属部件呈现自然的环境反光，整体渲染效果真实清晰，可直观展示急停按钮的外观形态与结构组成。设计过程中严格遵循工业按钮的实际尺寸规范，安装螺纹直径、操作帽直径、基座安装尺寸均符合行业通用标准，模型包含STEP/IGS通用格式文件，可导入各类三维软件进行编辑使用，能够满足设备布局演示、装配教学、方案展示等多场景的使用需求。
