布伦博P30B双活塞制动卡钳三维结构

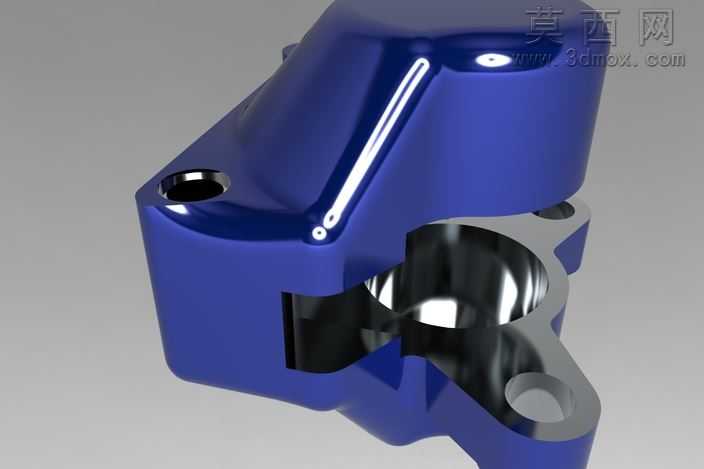

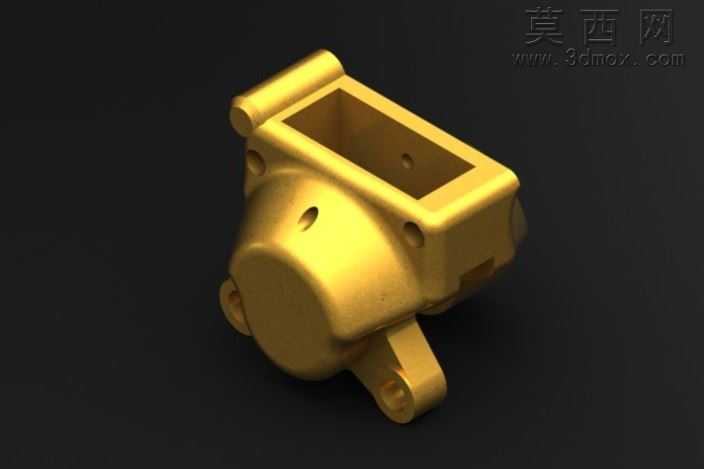

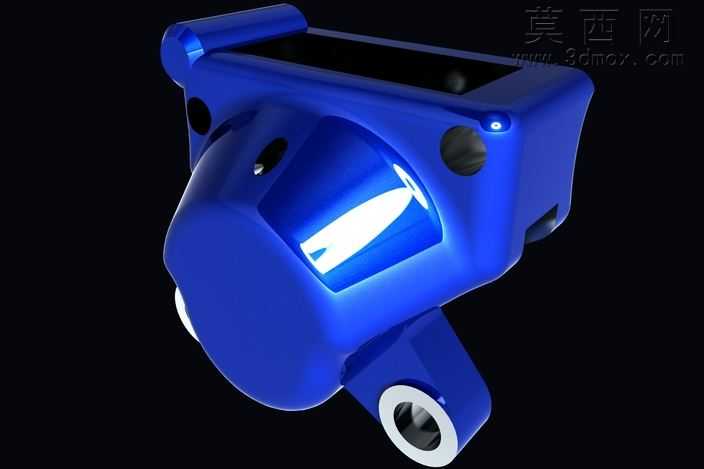

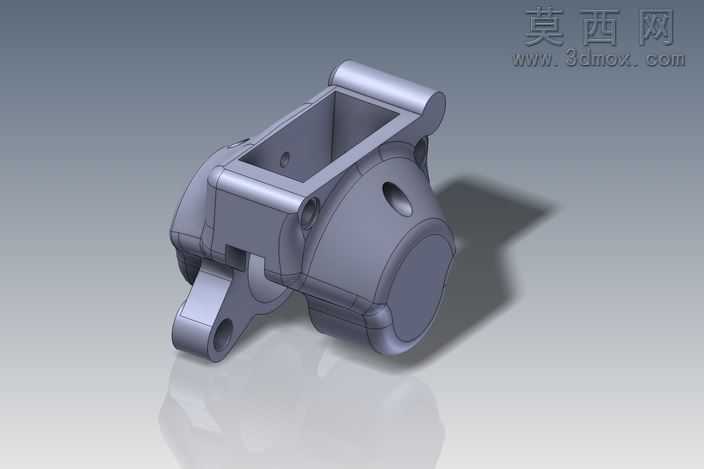

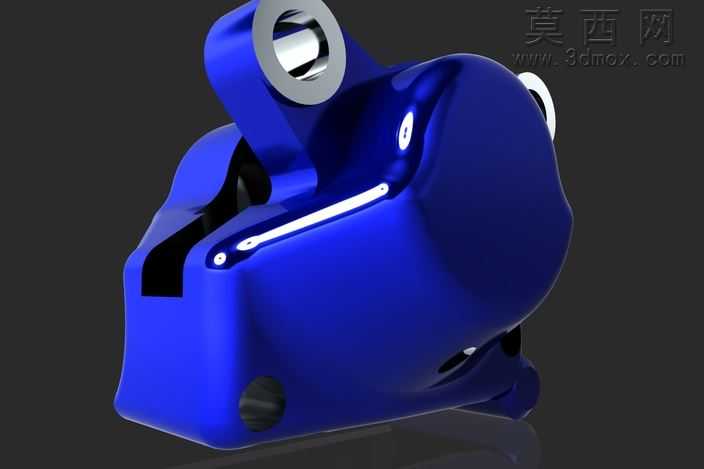

本作品为布伦博P30B规格30毫米双活塞制动卡钳的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械零部件正向建模逻辑，从结构拆解到特征搭建均严格对标实体产品的尺寸与装配关系。建模初期先梳理制动卡钳的核心功能结构：卡钳主体的腔体用于容纳活塞与制动油路，两侧的安装支耳带有同轴定位孔，用于将卡钳固定在车辆转向节上，侧面的圆形开孔为油路接口与排气螺钉安装位，整体采用一体式铸造基体的结构特征，建模时先通过草图绘制主体的外轮廓截面，使用拉伸、切除特征搭建出主体的基础框架，再通过拔模特征还原铸造件的工艺斜度，保证模型与实际生产的铸件形态一致。针对卡钳上的安装孔、定位槽、加强筋等细节特征，采用异形孔向导、筋特征、圆角命令逐一还原，所有圆角过渡均匹配实际铸件的工艺圆角，避免出现尖锐直角不符合生产实际的问题。材质渲染阶段，为卡钳主体赋予铸钢材质，调整金属粗糙度、反射率参数，还原铸造金属表面略带哑光的金属质感，对安装孔的加工面单独赋予机加工金属材质，区分铸造面与机加工面的视觉差异，渲染时采用工作室柔光环境，添加地面反射效果，清晰呈现卡钳的结构轮廓与细节特征。结构设计上，该双活塞卡钳的腔体布局对称，能够为两侧刹车片提供均匀的制动力推力，支耳的位置与孔径经过参数化校核，保证安装时的同轴度要求，建模过程中对所有装配配合面预留了合理的公差间隙，还原实际产品的装配逻辑，整体模型特征树条理清晰，可编辑性强，能够用于制动系统结构教学、卡钳改装设计参考、机械零部件建模练习等场景，完整还原了该款制动卡钳的外观形态与内部结构特征，无多余特征与结构错误。
