手动杠杆式液压注塑成型设备结构

这套手动液压驱动的注塑成型结构，主要面向小批量试样、实验室配方验证、手工作坊小尺寸塑件生产场景，区别于大型全自动注塑生产线的高投入、长调试周期特性，这类小型设备无需接入复杂的电控与液压站系统，依靠手动杠杆配合内置液压增压结构即可完成塑化后的压射动作，适配单批次几十克以内的热塑性塑料成型需求，在产品研发打样、教学实训场景中能大幅降低试错成本，不需要占用大面积生产场地，也无需配套复杂的冷却水路外接管束，仅需固定在常规承重工作台面即可完成全部作业流程。

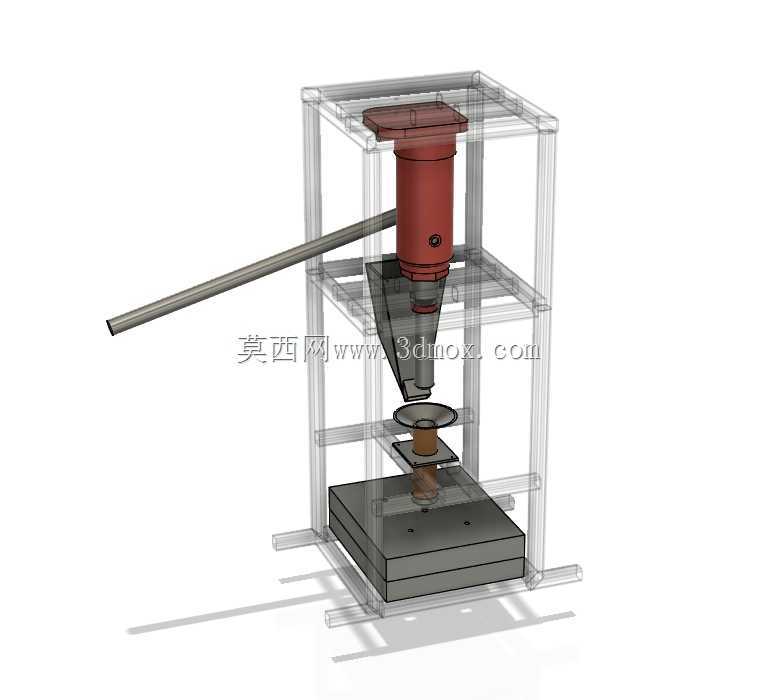

从结构布局来看，整体采用方管焊接搭建的四层框架式承载结构，框架立柱与横梁的连接位置做了加强筋焊接处理，避免压射过程中框架受反作用力出现形变偏移；最上层为液压动力输出缸体安装位，缸体垂直向下布置，输出轴直接连接料筒内的压射活塞杆，杠杆操作杆从缸体侧部横向延伸出框架范围，操作端做了防滑滚花处理，操作人员站在设备侧方即可通过压下杠杆完成液压增压，力的传递路径经过杠杆比优化，仅需施加常规人力即可输出足够的压射压力，将熔融态塑料注入下方模腔。料筒部分布置在框架第二层安装位，外部预留了加热圈安装槽位，可根据加工塑料的熔融温度匹配不同功率的加热元件，料筒下端的射嘴直接对准下方模具的浇口位置，同轴度通过框架上的定位卡槽保证，压射过程中不会出现射嘴偏移漏料的问题。

模具安装区域设置在框架第三层与第四层之间，下模固定在底部的滑动安装板上，安装板表面加工有标准T型槽，可通过压板快速固定不同尺寸的小型模具，安装板带有前后滑动的导轨结构，开模时可将下模拉出框架范围，方便取件与清理模腔；上模部分通过连接法兰与压射结构的定位端配合，合模时依靠液压输出的压力保证分型面紧密贴合，避免塑件出现飞边缺陷。设备底部的安装底座做了加厚钢板处理，四个角位置预留了地脚螺栓安装孔，当需要提升压射压力加工流动性稍差的塑料时，可通过螺栓将设备整体固定在地面，抵消压射过程中的反冲力，保证设备运行稳定性。

设计过程中优先考虑了操作的便捷性与结构的易维护性，所有液压管路全部内置在框架型材内部，避免外露管路被磕碰损坏，也减少了液压油泄漏污染作业环境的风险；杠杆操作的行程做了机械限位设计，压下到最大行程位置时会触发硬限位，避免压射活塞杆超出行程损坏料筒与射嘴结构；框架每层的安装板都做了可调节设计，可根据加工模具的高度尺寸调整上下安装位的间距，适配不同闭合高度的小型模具，不需要额外加装垫块调整合模间隙。从安装边界尺寸来看，设备整体占地宽度不超过0.8米，长度不超过1米，高度在1.6米左右，杠杆操作端伸出框架的长度为0.6米，安装时仅需在侧方预留0.8米的操作空间即可满足作业需求，不需要预留大型设备所需的吊装与维护通道，常规的实验室操作台、小型加工工位都能满足安装要求。

在实际使用场景中，这类设备可完成PP、PE、ABS等常规热塑性塑料的小试样件成型，也可用于低熔点合金的简易压铸成型，压射压力可通过杠杆的下压行程做粗略控制，配合加热温度的调整，可适配不同流动性的成型材料；结构中没有复杂的电控元件，日常维护仅需定期检查液压油位、更换料筒与射嘴位置的密封件即可，不需要专业的设备维护人员进行调试，对于没有大型注塑设备采购预算的小型加工户、教学实训单位来说，这类结构的实用性远高于复杂的全自动设备，同时其全透明的框架结构也能让学习者直观观察到注塑成型的整个压射、合模、开模流程，帮助理解注塑设备的核心工作原理。在建模过程中，所有配合面都按照实际加工公差做了间隙预留，框架的焊接位置做了焊缝简化处理，既保证结构展示的完整性，也能让使用者清晰看到每个部件的装配关系，可直接用于同类小型设备的结构参考、非标改装设计的基础框架使用。
