V2型建筑含通风管道暖通系统设计

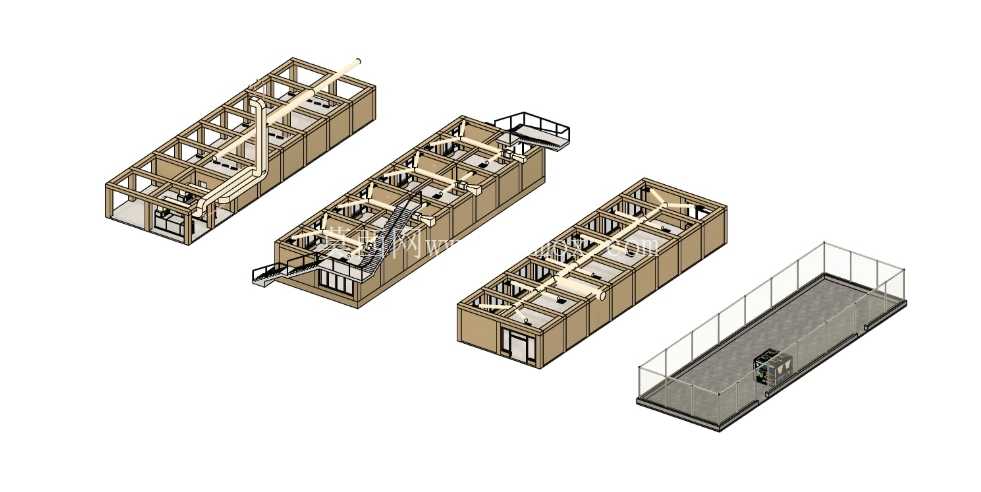

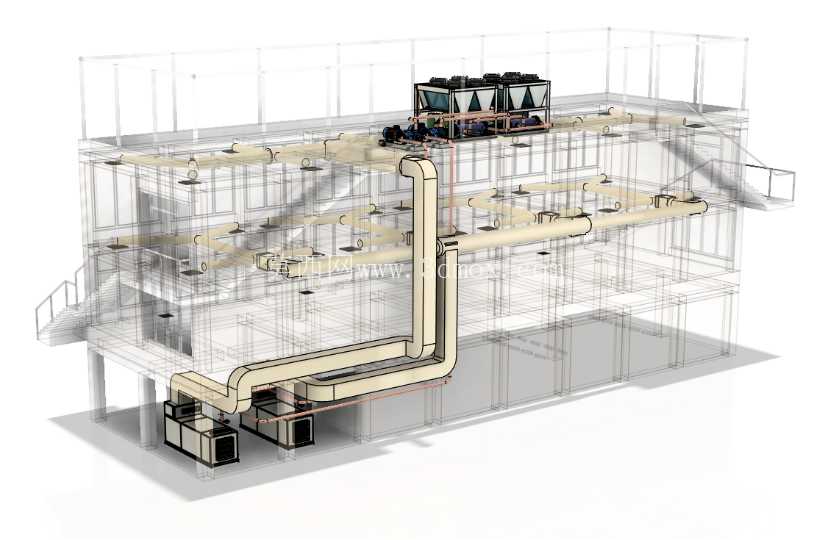

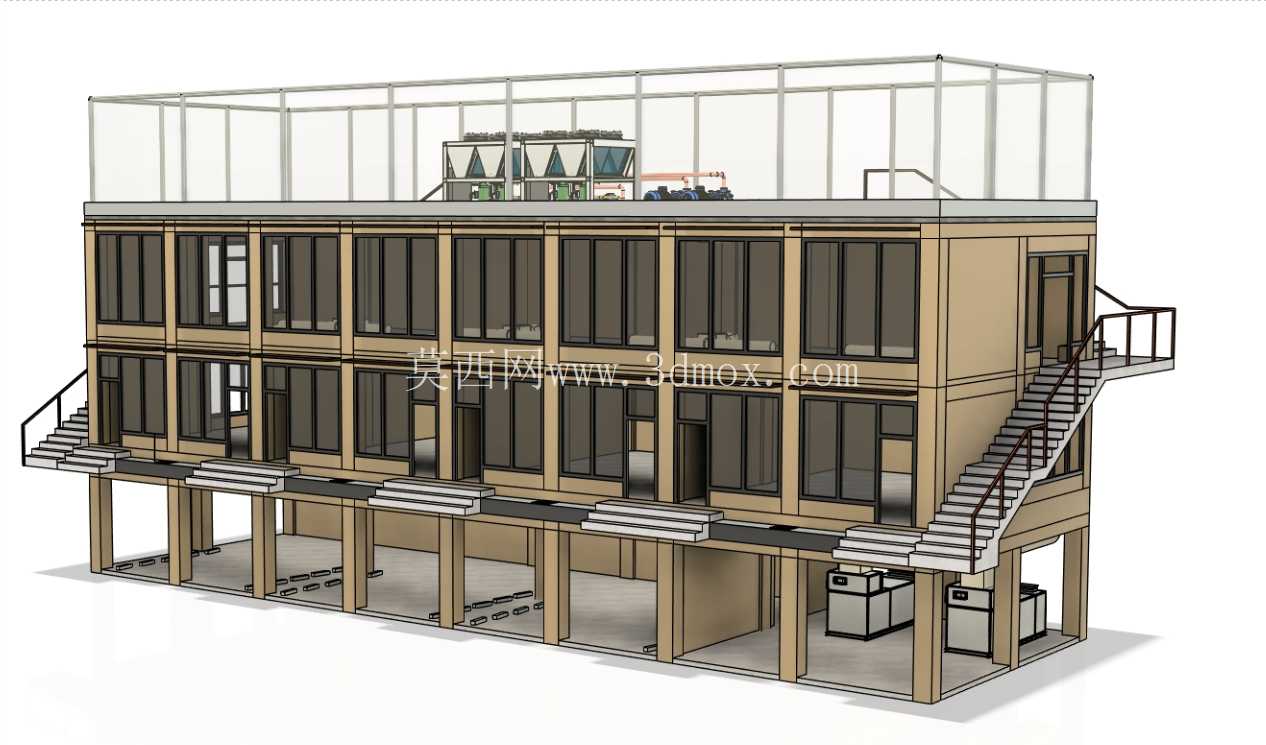

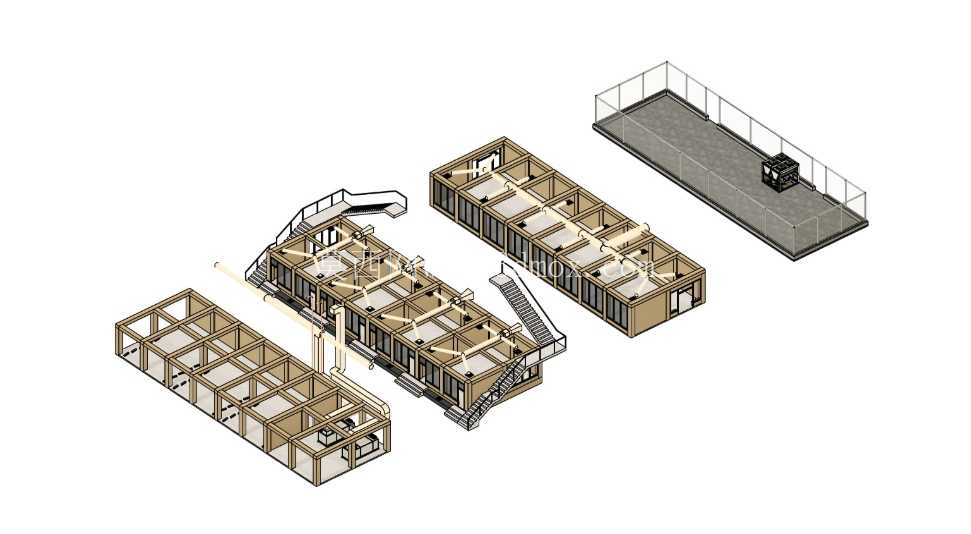

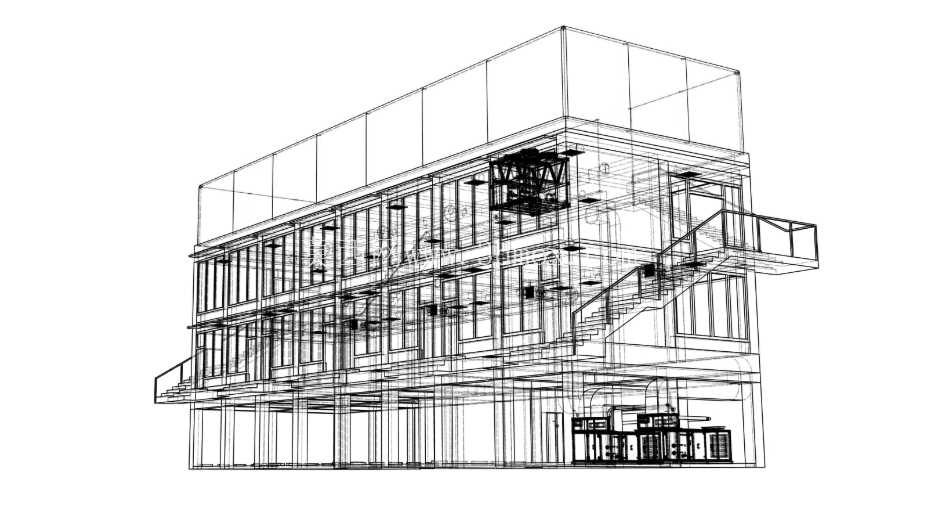

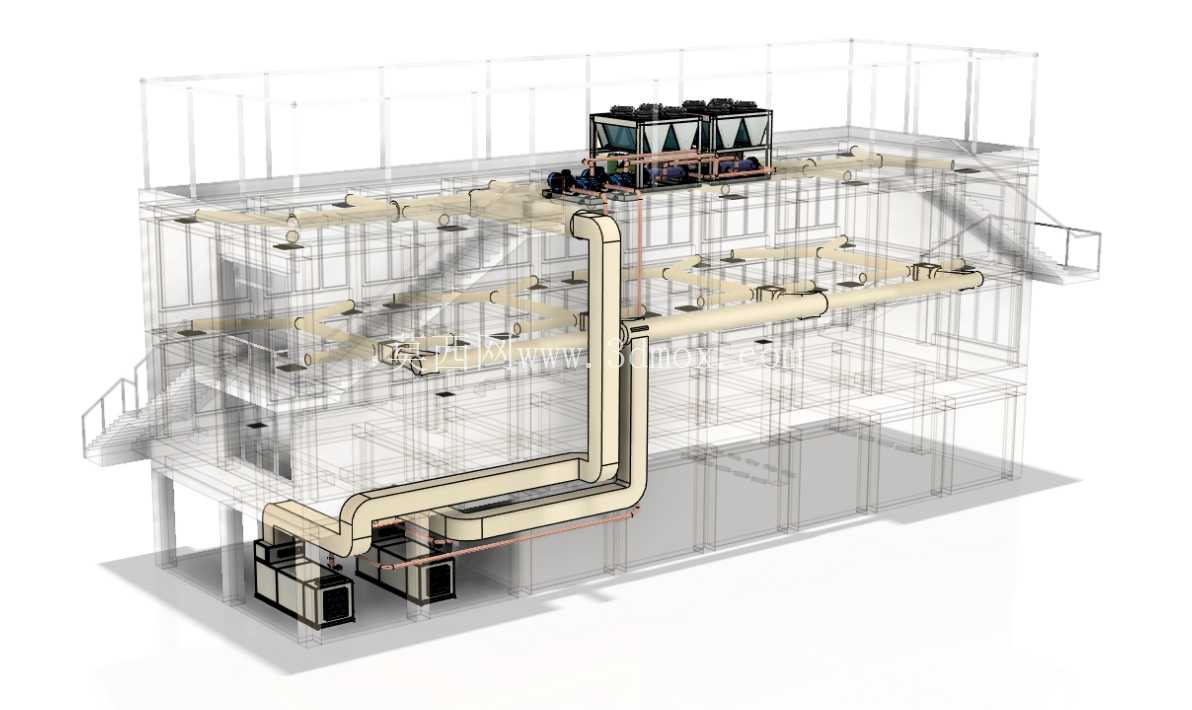

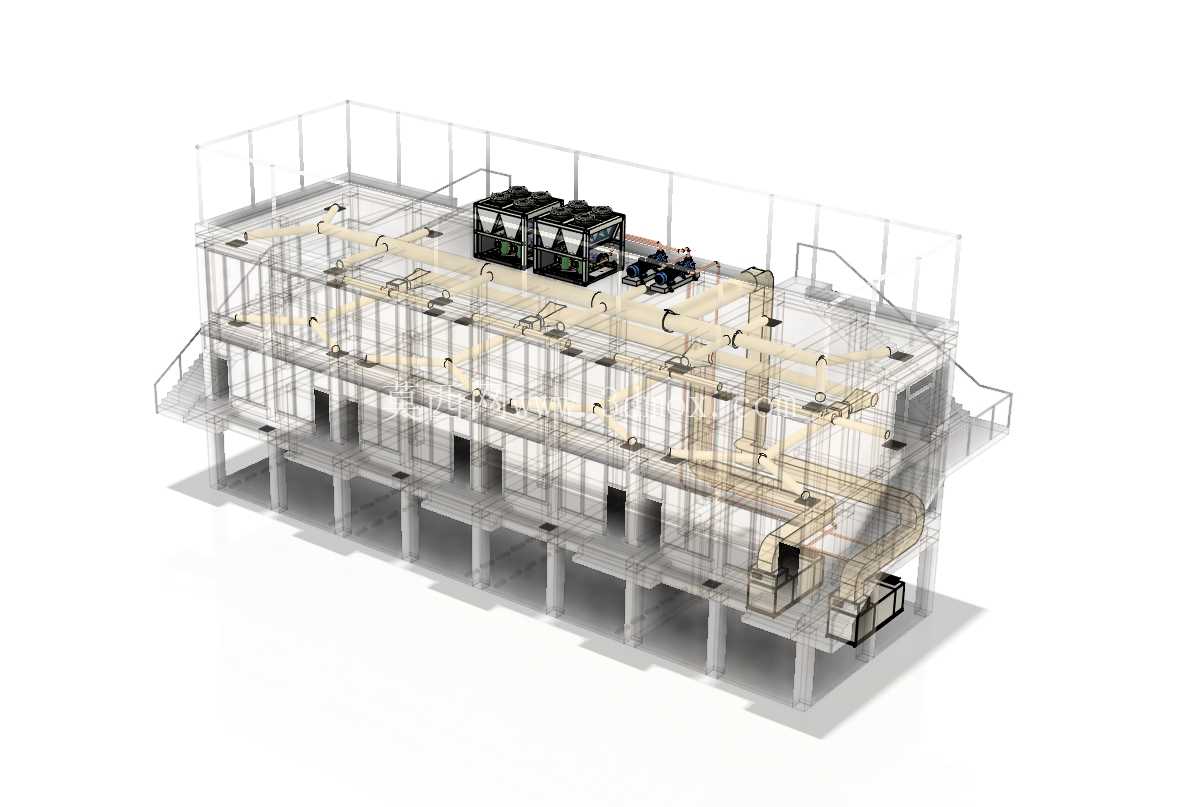

这套三维设计内容完整还原了多层民用建筑内的全链路暖通空调系统布局，覆盖从屋顶冷源到各楼层空气处理末端的全部管路与设备连接关系，可直接用于建筑机电管线综合排布的方案校验、施工交底参考以及运维阶段的点位核查工作。在实际工程场景中，这类整合式暖通系统设计多用于中型商业建筑、研发办公楼或者小型公共场馆的机电配套，核心作用是为建筑内部各功能区域提供稳定的温湿度调节、新风补给以及空气流通保障，避免不同楼层出现冷热不均、新风量不足或者风管与其他机电管线碰撞的问题。

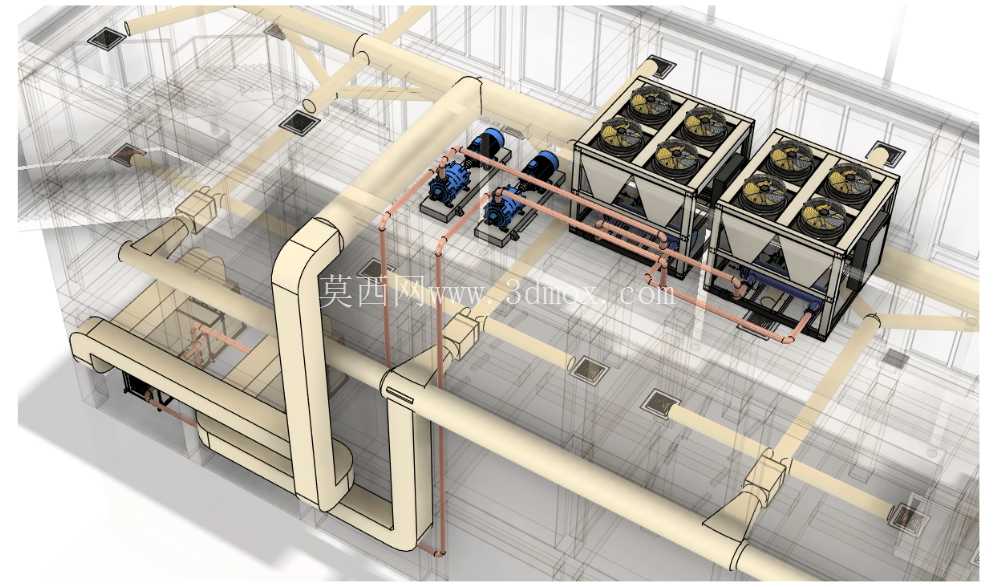

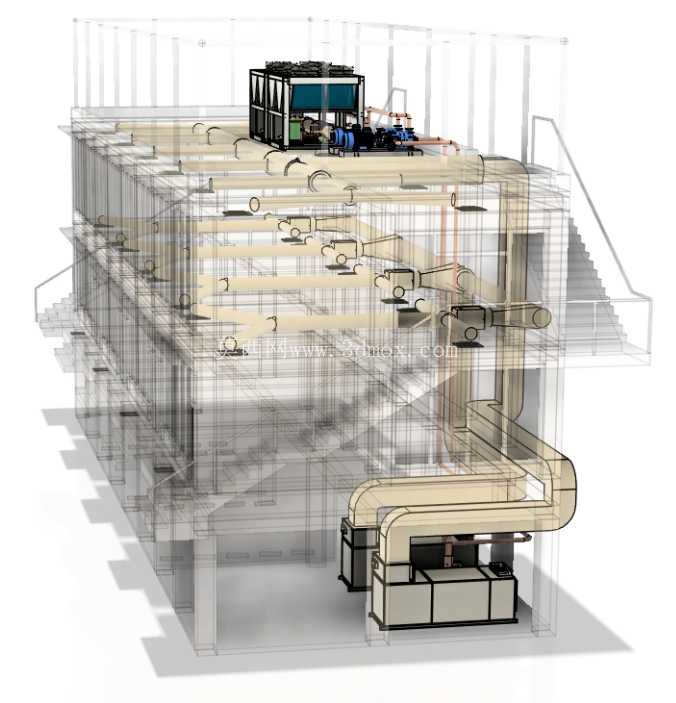

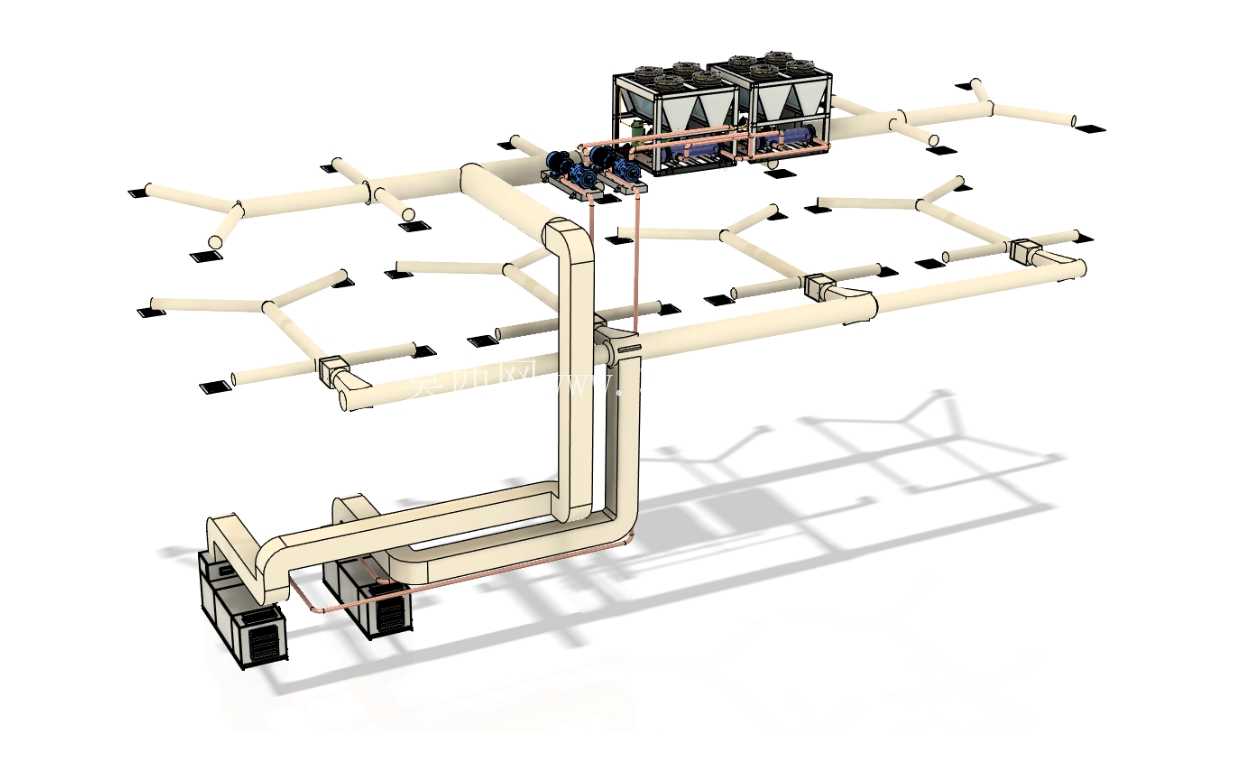

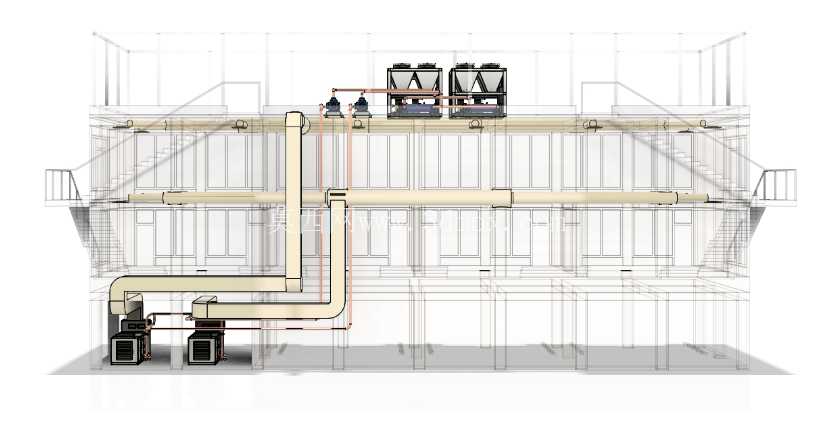

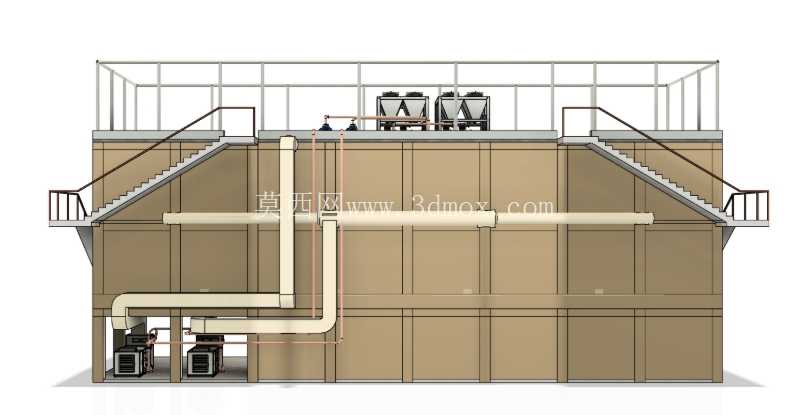

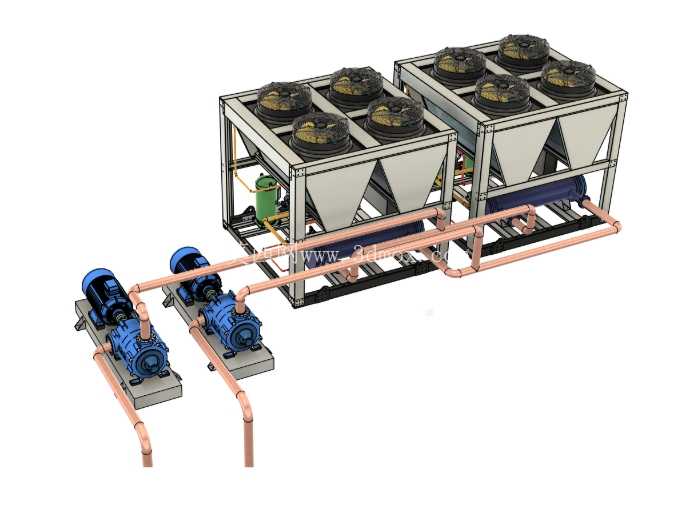

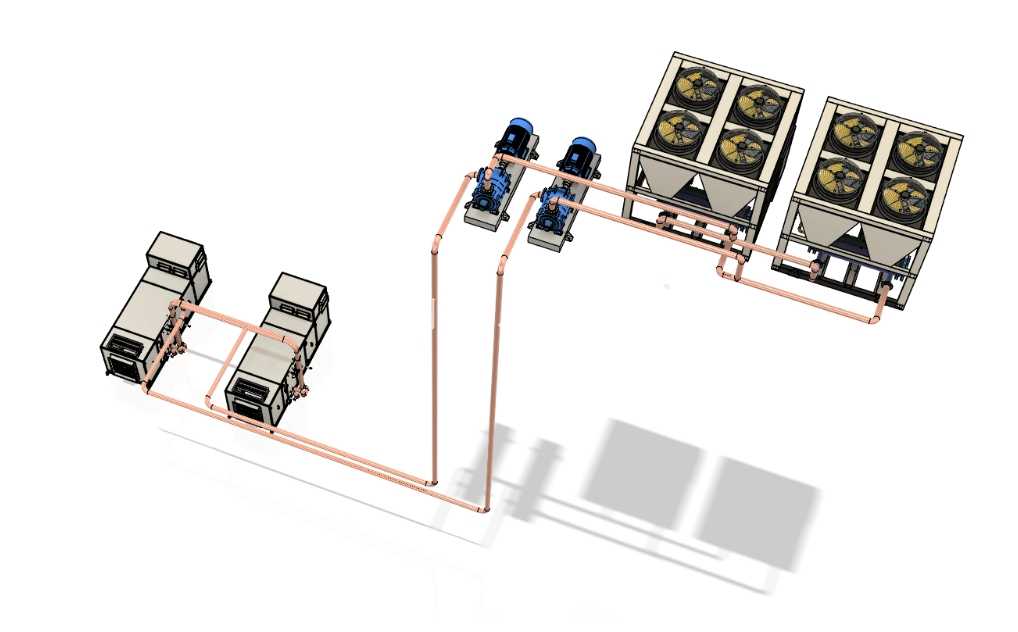

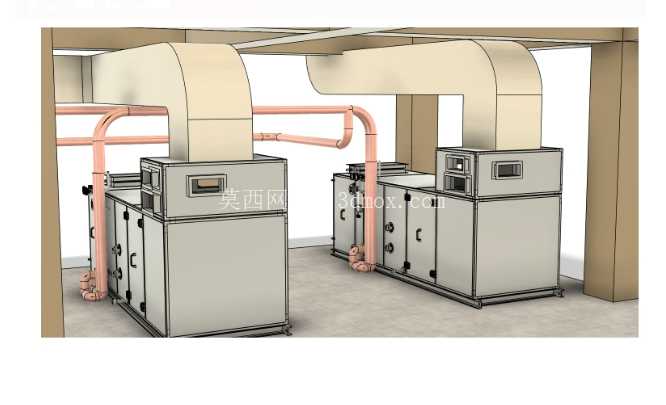

从设备配置逻辑来看，屋顶区域布置的空冷式冷水机组是整个系统的冷源核心，机组直接通过空气换热完成制冷剂冷凝，无需额外配置冷却塔及配套冷却水管路，能够大幅降低屋面的荷载占用与后期运维的清洗工作量，机组周边预留的检修通道宽度完全满足日常设备维护、部件更换的操作空间要求，连接冷水机组的冷冻水供回水管采用低阻力弯头排布，尽可能减少管路沿程阻力损失，降低循环水泵的运行扬程需求。地下室设置的空气处理机组承担了全楼新风预处理与集中回风过滤的功能，机组进出口均设置了软接段与防火阀，既可以隔绝设备运行振动向风管传递，也能在火灾工况下自动切断风管通路，阻止烟气沿通风管路蔓延。

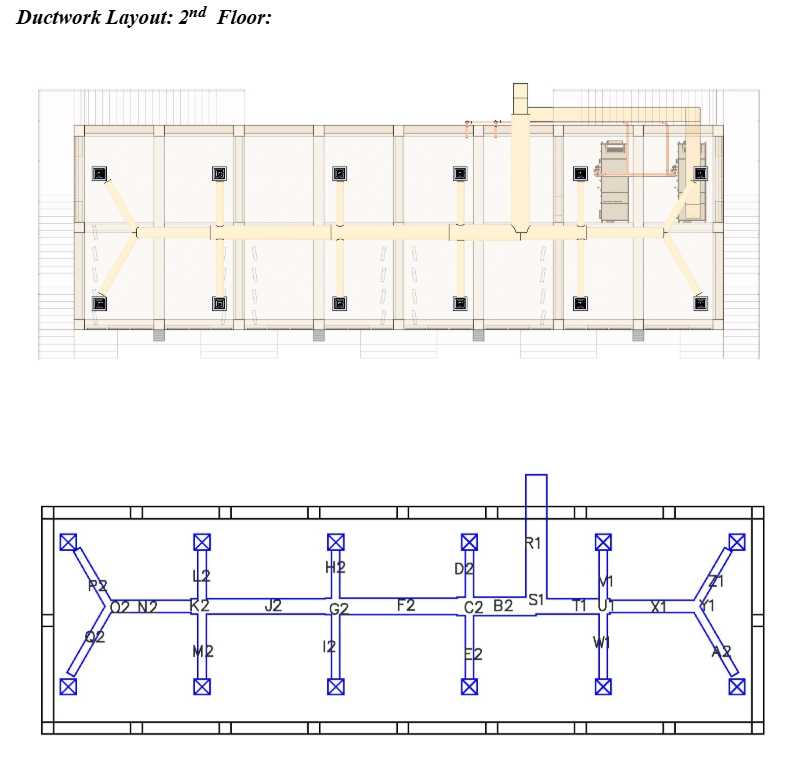

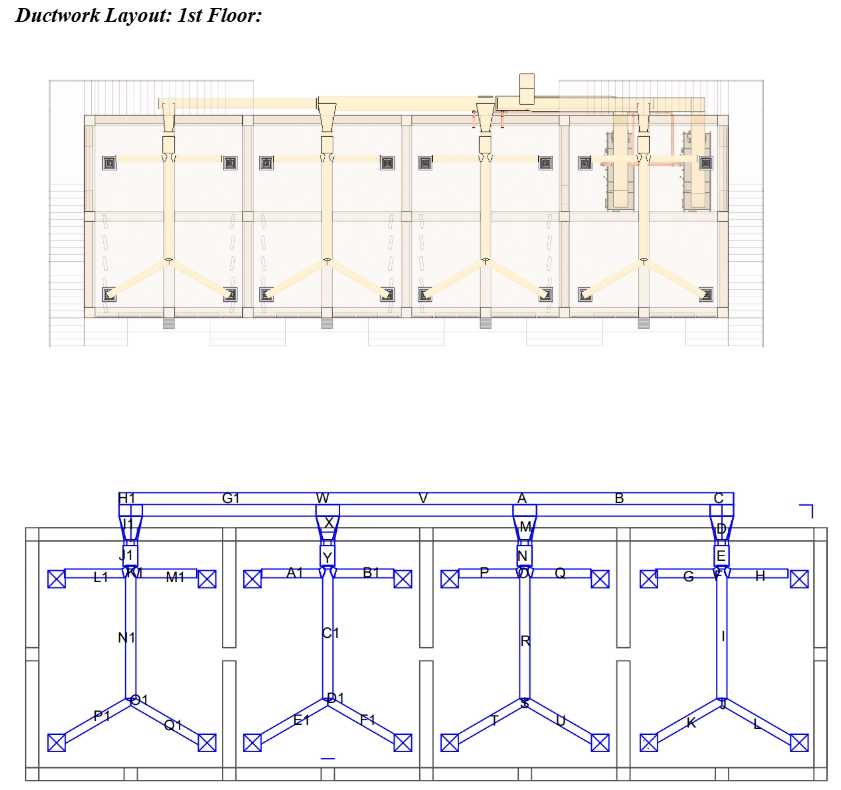

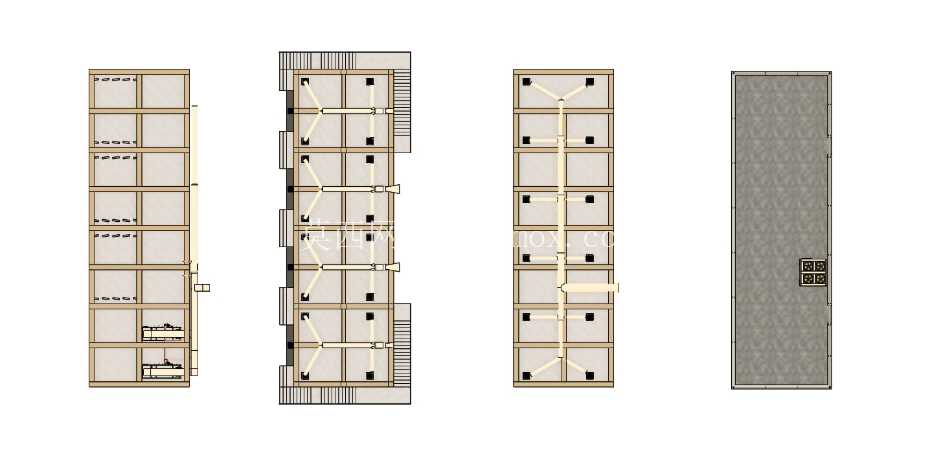

管路设计层面，整栋建筑的风管系统做了明确的功能分区，2楼区域采用定风量系统，适配人员密度稳定、温湿度要求固定的功能区域，风管支管上直接配置定风量阀，无需额外的动态调节控制，系统结构简单可靠，后期维护工作量极低；1楼区域采用变风量系统，适配人员流动大、负荷波动明显的公共区域，各支管预留了变风量末端的安装接口，可根据区域实时负荷调整送风量，在保障舒适度的前提下降低系统整体运行能耗。所有风管的走向均沿建筑结构梁底排布，避开了结构柱、消防喷淋主管以及电气桥架的安装空间，风管转弯处均采用曲率半径符合规范要求的弧形弯头，减少风阻产生的气流噪声与能耗损失，水管与风管交叉位置均做了标高避让处理，严格遵循小管让大管、有压管让无压管的管线综合原则，避免施工阶段出现管线碰撞导致的返工问题。

安装边界方面，所有设备的基础尺寸、地脚螺栓预留孔位均按照实际设备样本参数预留，屋顶冷水机组的基础高度高于屋面完成面300mm，避免屋面积水浸泡设备底座，地下室空气处理机组的基础周边设置了排水明沟，可直接排出机组运行产生的冷凝水。风管的支吊架间距完全符合通风管道施工规范要求，大尺寸主风管下方预留了足够的下部操作空间，不会影响后续其他机电专业的管线安装与日常巡检通行。整个系统的三维建模过程中，所有管路连接、设备接口尺寸均做了1:1还原，没有出现错位、漏接或者尺寸偏差的问题，可直接导出管线剖面图用于施工下料参考，也可用于前期方案阶段的系统阻力校核、设备选型校验工作，帮助设计人员提前发现排布不合理的位置，在设计阶段就完成管线优化，减少现场施工的变更成本。
