小缸体适配型法兰连接曲轴结构设计

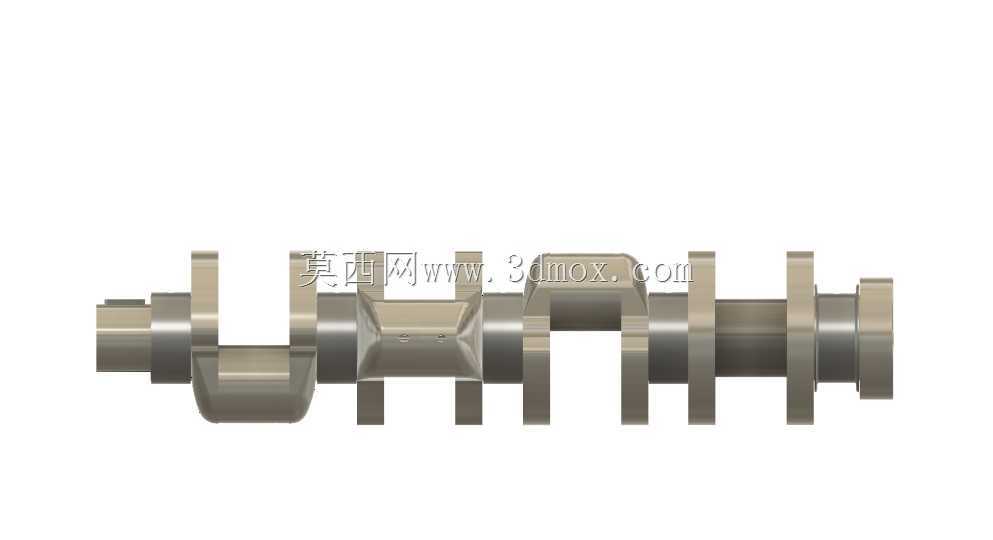

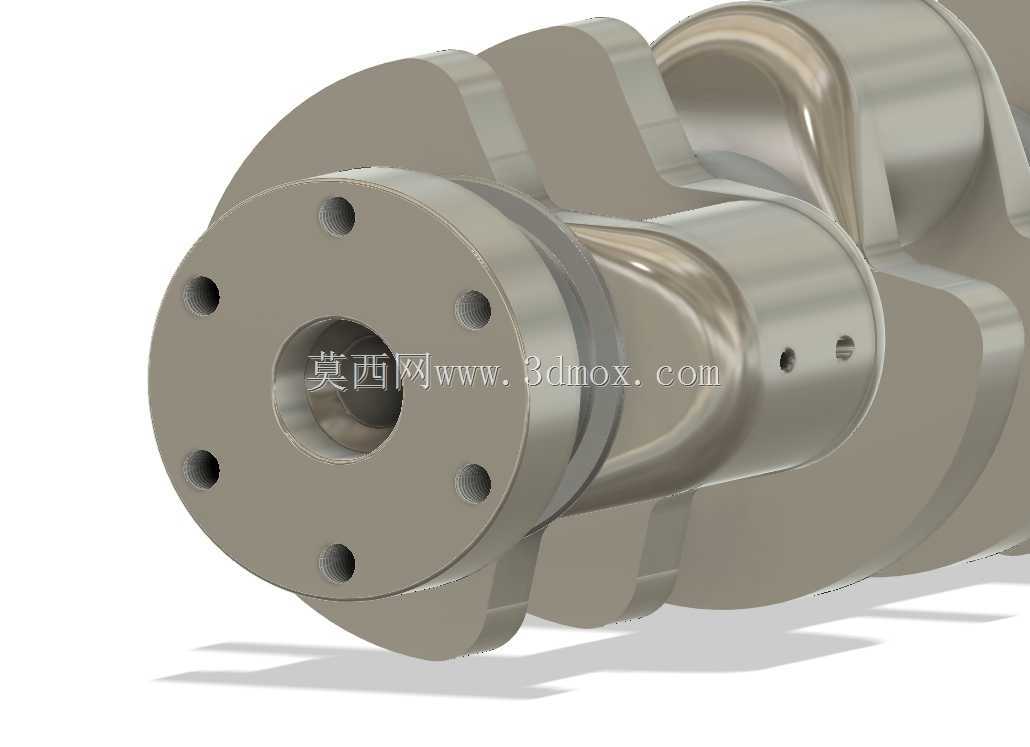

在小排量内燃机、小型往复式压缩机这类对动力输出端安装精度要求较高的设备里，曲轴作为核心的动力转换部件，其结构设计直接决定了整套动力单元的运行稳定性与动力传递效率。这款曲轴采用法兰端作为动力输出接口，输出端法兰面均匀分布6个螺栓安装孔，中心设置定位止口，安装时可通过止口与被驱动部件的定位凸台实现径向精准定位，再通过穿装螺栓完成轴向锁紧，相比传统的键连接输出结构，法兰连接的接触面积更大，能传递更高的扭矩，同时可有效降低高速运转时的连接松动风险，适配小缸体动力单元紧凑的安装空间。

从实际应用场景来看，这类小尺寸曲轴多用于小型通用汽油机、微型空气压缩机、便携式发电机组这类设备中，这类设备普遍要求动力部件体积紧凑、运转振动小，因此在设计时首先要平衡曲柄销与主轴颈的重叠度，重叠度过小会导致曲轴整体刚性不足，运转时曲柄臂位置易产生弯曲疲劳变形，重叠度过大则会增加曲轴整体重量，提升旋转惯量，反而会增大设备启动负载，造成不必要的动力损耗。这款曲轴的曲柄臂采用了圆弧过渡的厚壁结构，没有多余的减重凹槽，在控制整体重量的前提下，尽可能提升了曲柄位置的结构强度，避免长期交变载荷下出现应力集中导致的断裂问题。

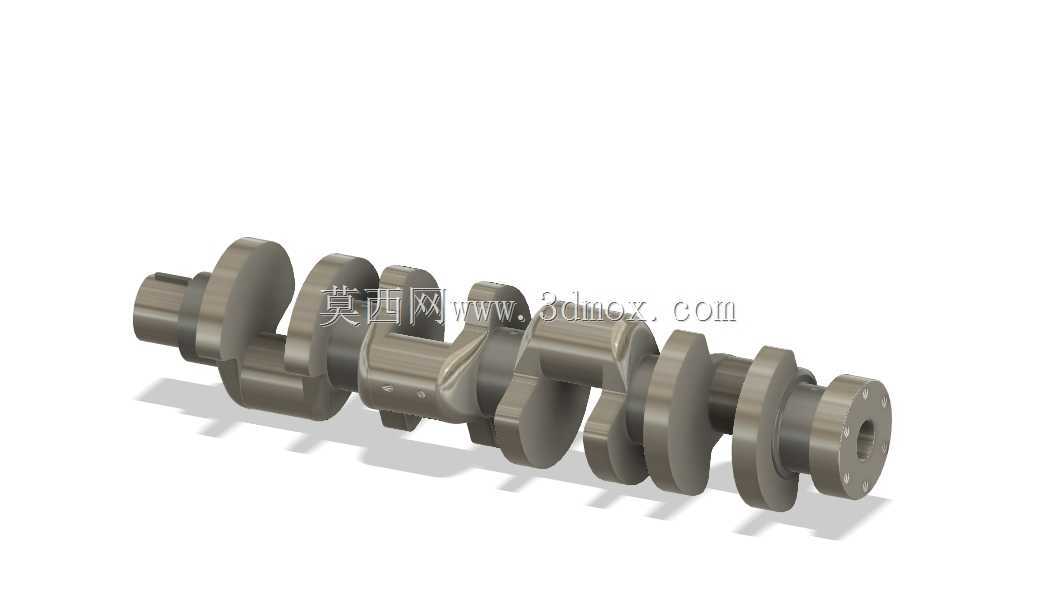

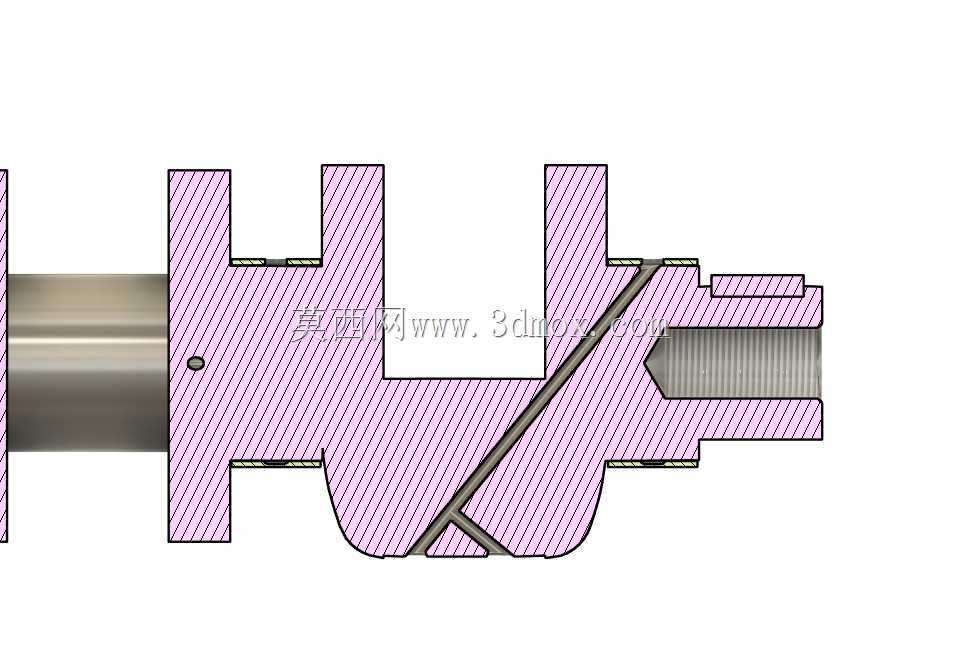

安装边界方面，这款曲轴的主轴颈采用等径设计，可直接适配标准规格的轴瓦与曲轴箱安装孔位，不需要额外定制非标轴承座，降低了整机的配套加工成本。输出端法兰的螺栓孔分布圆直径经过匹配计算，可直接对接通用规格的飞轮、联轴器等传动部件，安装时不需要额外加工转接法兰，减少了装配环节的累计误差。曲轴的油道设计采用斜向钻孔结构，从主轴颈表面直接连通至曲柄销位置，可将压力润滑油直接输送到连杆轴瓦的摩擦面，保证运转时摩擦副之间能形成稳定的油膜，降低磨损速率，延长部件的使用寿命。

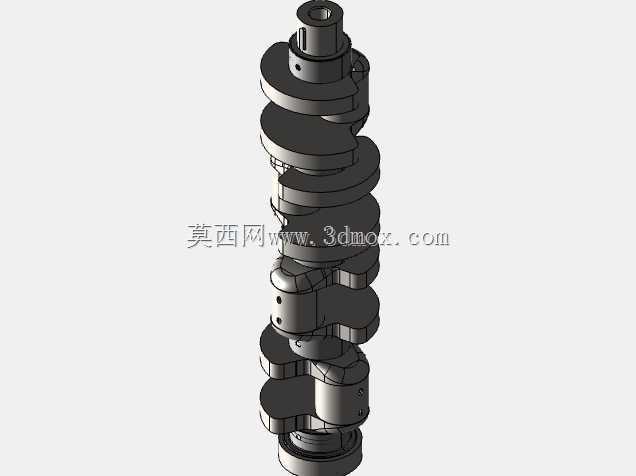

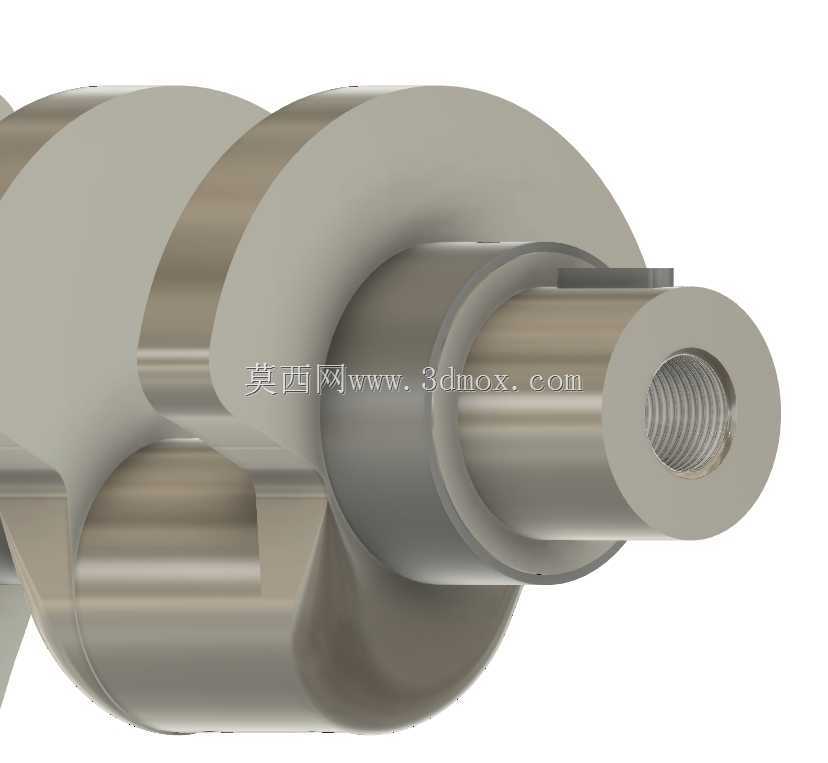

设计思路上，这款曲轴没有采用复杂的平衡块外置结构，而是将平衡配重直接集成在曲柄臂的延伸位置，整体结构更紧凑，旋转时的风阻更小，同时平衡配重的重心位置经过精准匹配，可抵消连杆往复运动产生的一阶惯性力，降低设备运转时的整体振动，不需要额外加装外置平衡轴就能满足小型动力设备的振动控制要求。曲轴的输入端可直接适配正时齿轮、皮带轮等驱动部件，轴端设置有标准的键槽与锁紧螺纹孔，装配时可通过锁紧螺母将前端驱动部件牢牢固定，避免高速运转时出现部件窜动的问题。

在实际选型匹配时，需要注意曲轴的轴向定位尺寸，安装时要控制好曲轴的轴向窜动间隙，间隙过大会导致运转时产生轴向冲击，损坏止推片结构，间隙过小则会在热机状态下因部件热膨胀出现卡滞问题。这款曲轴的各轴颈表面粗糙度与形位公差都按照通用动力部件的标准设计，可直接适配常规的磨削加工工艺，生产制造时不需要特殊的定制工装，适合批量加工生产。另外，曲轴的圆角位置都采用了滚压强化处理，可有效提升圆角位置的疲劳强度，应对长期交变载荷下的应力冲击，减少断裂失效的概率，适配小型动力设备长时间连续运转的使用需求。
