竞赛专用三级干式油底壳泵结构设计

在场地赛车、拉力赛车这类高负荷竞赛动力单元的润滑系统设计中，干式油底壳润滑方案是规避高G值工况下机油液面波动、保证润滑可靠性的核心配置，三级结构的干式油底壳泵则是这类方案里适配大马力竞赛发动机的常用部件。不同于民用车辆搭载的湿式油底壳润滑结构，干式油底壳系统需要独立的多腔泵体完成机油的抽吸、回送与压力建立，三级泵的结构设计刚好匹配竞赛发动机多回油点的布局需求，能够在车辆持续处于大侧向加速度、纵向加速度的工况下，持续将油底壳各区域积存的机油抽送回外置储油罐，避免机油泵吸入空气导致润滑压力骤降，同时降低发动机整体安装高度，优化整车重心布局。

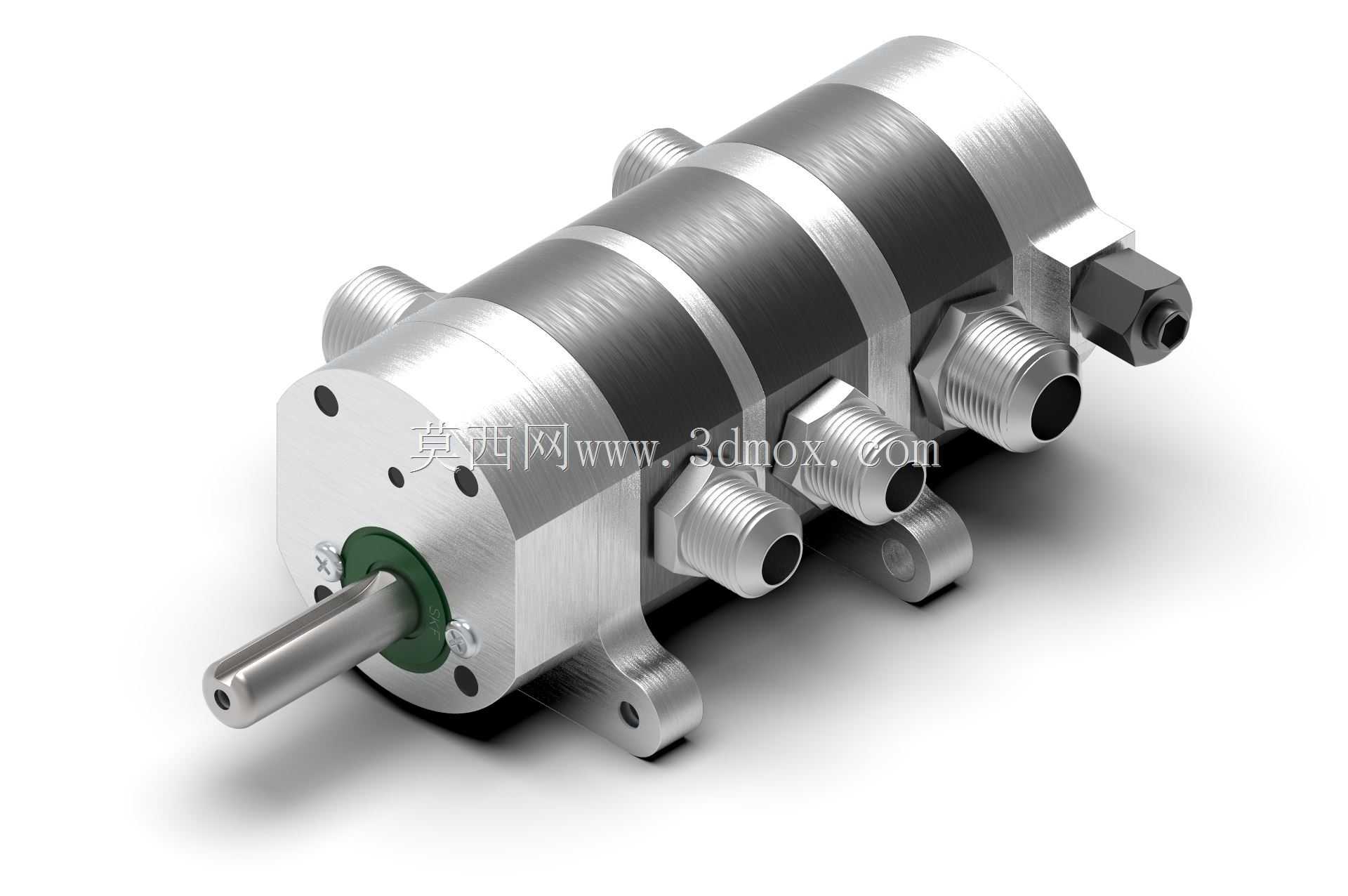

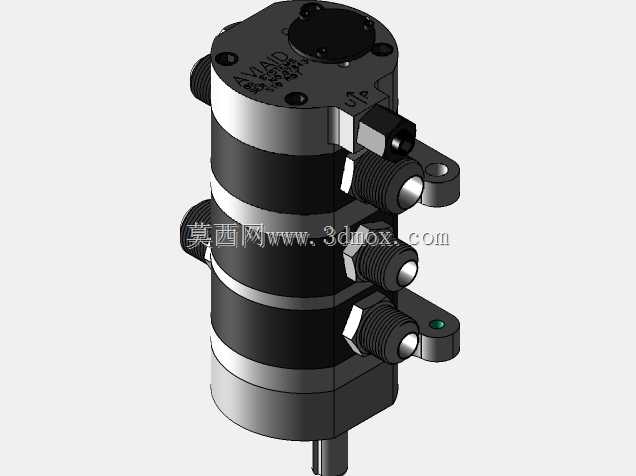

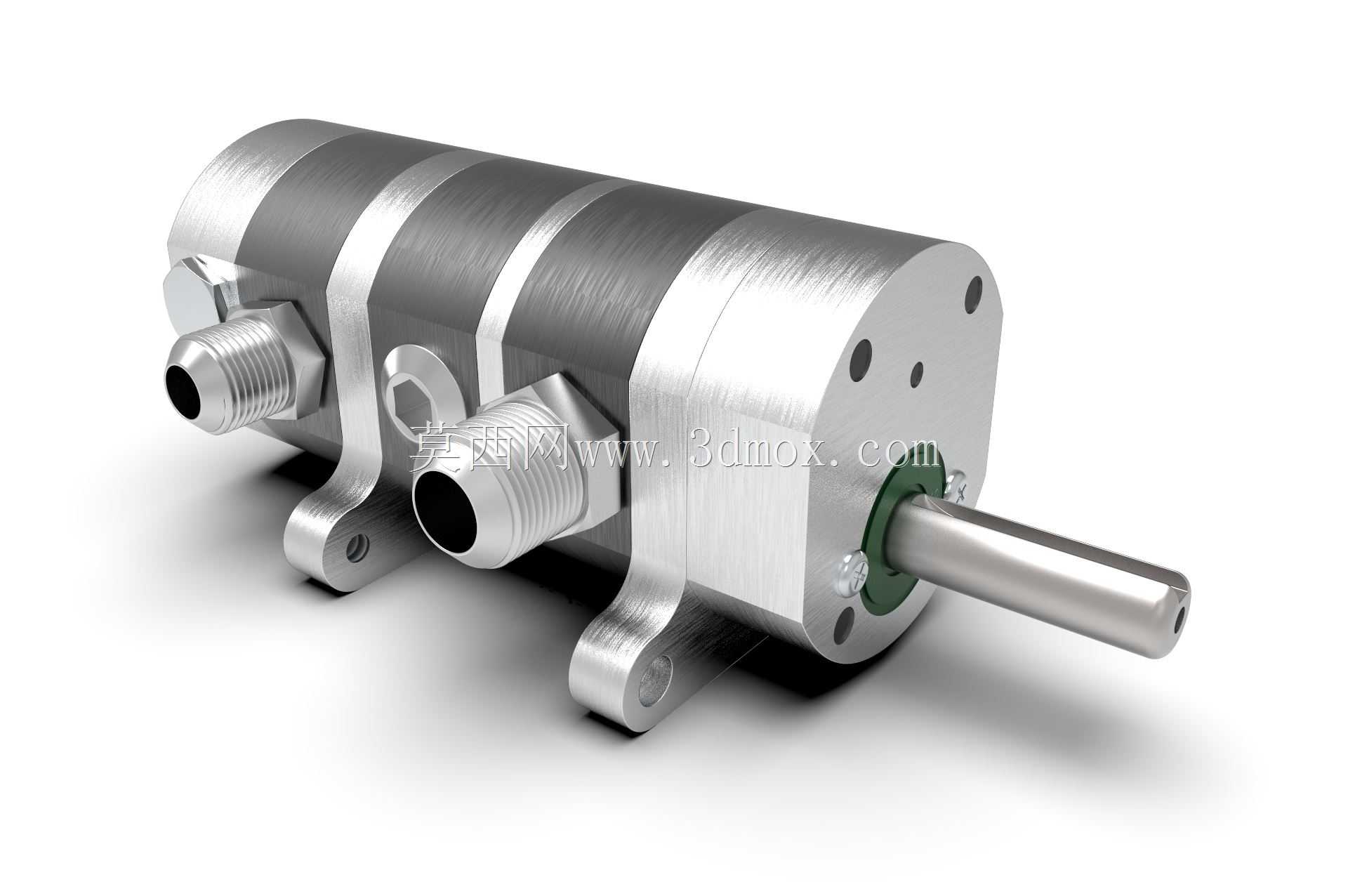

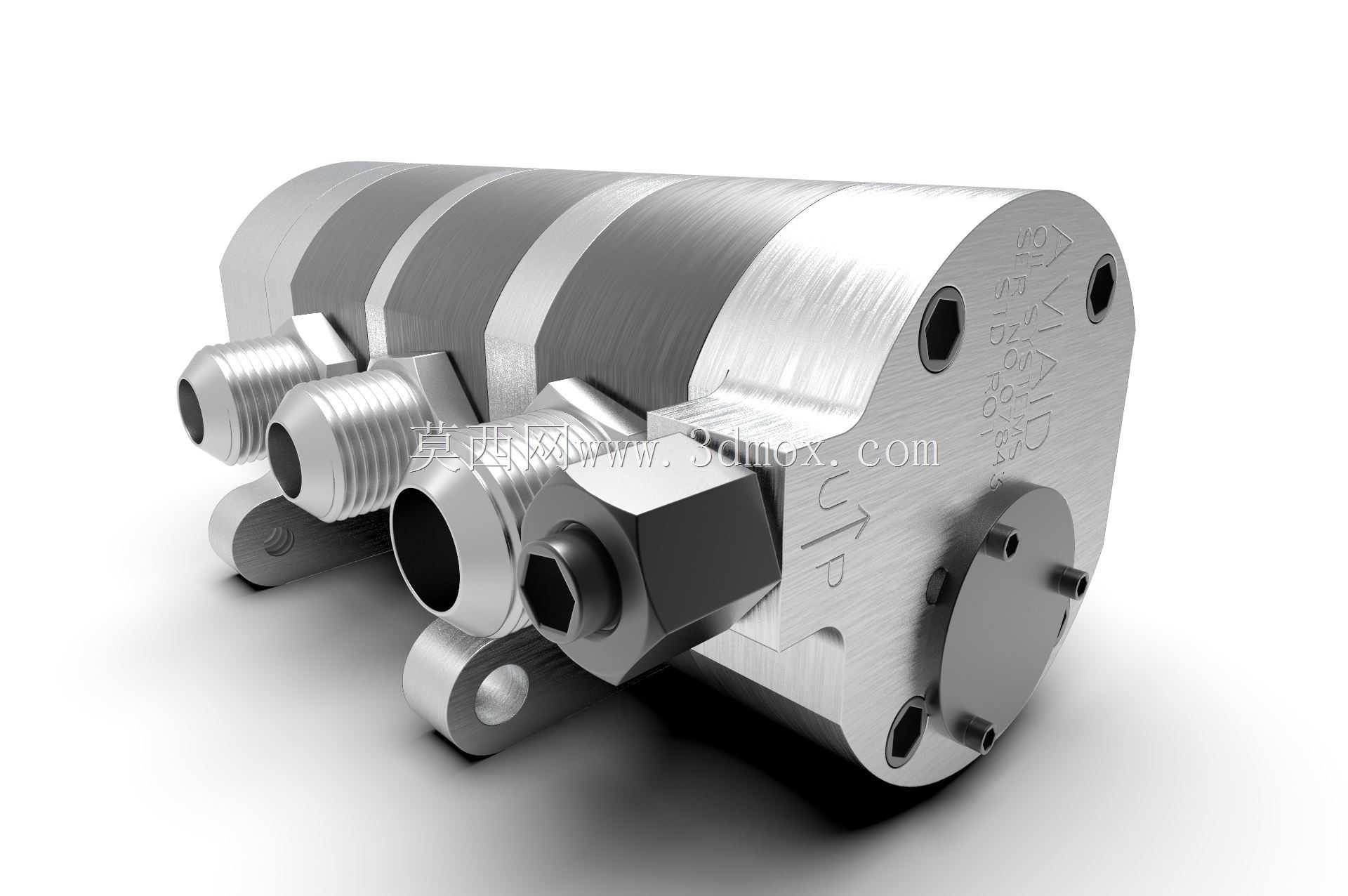

这款三级干式油底壳泵采用同轴串联的多齿轮腔结构，单根输入轴贯穿三级泵腔，输入端通过联轴器与发动机动力输出端连接，动力传递路径直接，传动效率损失控制在较低水平。泵体主体采用航空铝合金加工成型，表面做硬质阳极氧化处理，兼顾轻量化与耐磨性能，各级泵腔之间设置密封隔层，避免不同腔室之间的压力串扰，保证各级泵的抽吸、压送效率稳定。泵体侧面布置三个不同通径的外螺纹油口，分别对应不同回油区域的抽吸接口与压力输出接口，油口位置经过角度优化，能够适配竞赛发动机舱内紧凑的管路布局，减少软管弯折带来的流阻损失。输入端轴头采用耐磨密封结构，内置双唇口油封与耐磨衬套，能够承受高转速下的持续运转，避免机油从轴端渗漏。泵体底部设置两个带安装孔的固定支脚，支脚位置经过受力校核，安装孔间距匹配主流竞赛发动机的安装支架设计公差，安装时可通过支架调整泵体的固定角度，适配不同车型的舱内布局边界。

从设计逻辑来看，这款泵的各级齿轮腔采用差异化排量设计，靠近输入端的两级泵腔为大排量抽吸腔，负责抽取油底壳前后两个区域的积存机油，最外侧的第三级泵腔为压力输出腔，负责将储油罐内的机油加压后输送到发动机各润滑点位，这种排量匹配设计能够保证回油速度大于机油回落速度，始终维持油底壳内的无积油状态，避免高G值工况下机油晃荡导致的抽吸空化。建模过程中对各接头位置做了安装空间校核，预留了标准软管接头的扳手操作空间，避免实装时出现工具无法操作的干涉问题；轴伸长度、安装支脚的突出高度都严格控制在竞赛动力单元的安装边界内，不会与周边的排气歧管、车架结构产生运动干涉。考虑到竞赛场景下的维护便利性，泵体端盖采用内六角螺栓固定，拆解维护时无需拆卸周边管路即可完成齿轮腔的检查与清洁。

实际装车应用中，这款三级干式油底壳泵能够适配400-800马力区间的自然吸气与涡轮增压竞赛发动机，在持续1.5G以上的侧向加速度工况下仍能维持稳定的机油压力，不会出现普通湿式油底壳常见的机油压力波动问题。泵体的进出油口采用标准航空级外螺纹规格，可直接匹配市面上主流的赛车级耐油软管与快拆接头，无需额外加工转换接头。安装时需注意输入轴与动力输出端的同轴度误差控制在0.1mm以内，避免高速运转时出现轴封偏磨、振动过大的问题；泵体固定支架需采用厚度不小于3mm的钢板或铝合金板加工，保证高转速下的支撑刚度，避免共振导致的固定螺栓松动。不同于民用车辆的润滑泵，这款干式油底壳泵的设计完全围绕竞赛场景的极端工况展开，没有冗余的附属结构，整体重量控制在1.2kg以内，不会给赛车增加额外的簧下质量负担，同时各部件的强度冗余都经过赛事场景的验证，能够承受连续高负荷运转的强度要求。
