全向移动麦克纳姆轮结构设计

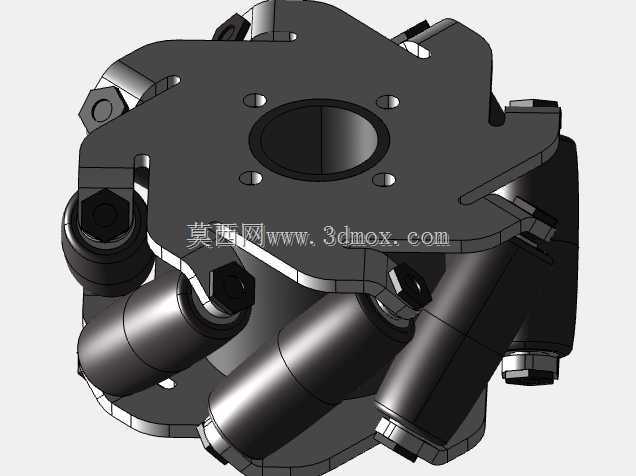

　　从结构设计逻辑来看，该轮体的核心承载基体为中心轮毂，轮毂采用辐板式结构设计，中心预留与驱动轴配合的安装孔位，孔位可根据不同驱动电机的输出轴规格做适配调整，轮毂周向均匀加工有辊子安装支座，每个支座通过销轴与独立的辊子组件连接，辊子的轴线与轮毂主轴线呈45度夹角排布，这一角度是经过多轮运动学仿真验证的最优值，既可以保证轮体在各个方向上的分力输出均衡，避免运动过程中出现卡顿或驱动力损耗过大的问题，也能让辊子在接触地面时的受力更均匀，减少局部应力集中导致的辊子磨损。辊子本身采用外包高弹性耐磨聚氨酯的结构，内部镶嵌滚动轴承与支撑芯轴，芯轴两端与轮毂支座固定，确保辊子可绕自身轴线自由转动，聚氨酯外层的硬度选择兼顾了承载能力与地面缓冲性能，既可以在额定负载下不会出现过大的形变量影响运动精度，也能吸收地面微小颠簸带来的振动，降低行走过程中的噪音，同时对环氧地坪、水泥地面、瓷砖地面等常见工业场地都有较好的适配性，不会刮伤地面涂层。在仓储物流AGV、车间转运平台、智能巡检机器人、服务型移动机器人的行走机构选型中，麦克纳姆轮是实现狭小空间内全向位移的核心部件，这套轮体结构的设计直接决定了移动底盘的运动精度、负载能力与场地适配性。不同于普通脚轮仅能沿轮轴切向行进的特性，该轮体通过周向排布的斜置辊子结构，可依靠不同轮组的转速差与转向组合，实现前行、后退、横移、斜行、原地零半径回转等多维度运动，无需预留传统转向结构所需的转弯半径，尤其适配通道宽度有限、工位排布密集的生产车间与仓储场景，能大幅提升空间利用率与转运效率。

　　在安装边界的设计考量上，该轮体的轴向宽度与外径尺寸做了匹配性优化，单轮的安装法兰面预留有标准的螺栓连接孔位，可直接与市面上常见的行星减速伺服电机、直流减速电机的输出法兰对接，无需额外设计转接法兰，降低底盘设计的加工成本；轮体的径向跳动与端面跳动公差控制在合理范围内，确保高速运转时不会出现明显的偏摆，减少对电机输出轴的附加径向力，延长驱动部件的使用寿命。在实际应用场景中，这类麦克纳姆轮通常以四个为一组搭配使用，通过控制器分别调节四个轮子的转速与转向，即可合成任意方向的运动矢量，比如当四个轮子同速同方向转动时，底盘沿直线前后行进；当对角两轮正转、另外两轮反转时，底盘可实现原地回转；当左侧两轮与右侧两轮按特定转速差转动时，底盘可实现横向平移，这种运动特性让搭载该轮组的移动平台可以在狭窄的货架通道内完成侧方停靠、精准对接工位等操作，无需多次调整进退方向，大幅提升物料转运的作业效率。

　　在结构细节处理上，轮毂的支座位置做了加强筋设计，在保证整体轻量化的前提下提升了结构强度，可承受额定负载下的冲击载荷，避免在过减速带、地面接缝位置时出现支座断裂的问题；辊子的两端设计有防尘密封结构，可阻挡车间内的粉尘、碎屑进入轴承内部，延长辊子的维护周期，适配多粉尘的工业作业环境；轮体整体做了动平衡校正，确保在额定转速下运转平稳，不会出现明显的振动影响底盘上搭载的精密传感器、作业机构的正常工作。不同于传统的舵轮转向结构，麦克纳姆轮不需要额外的转向驱动机构，整体结构更紧凑，底盘的高度可以做的更低，对于需要潜入料架下方进行顶升转运的AGV场景来说，更低的底盘高度意味着更好的场地适配性，可以适配更多规格的料架与工位。

　　在设计建模过程中，轮体的各个零部件都做了参数化关联，辊子的数量、安装角度、轮毂直径等参数都可以根据实际负载需求、底盘尺寸进行快速调整，比如大负载场景下可以增加辊子的数量、加大轮毂直径与辊子直径，提升单轮的承载能力；小型服务机器人场景下可以缩小轮体尺寸，降低整体重量，提升续航表现。同时模型中对各个运动部件做了干涉检查，确保辊子在转动过程中不会与轮毂、相邻辊子发生摩擦，保证运动的顺畅性，装配关系完全还原实际加工装配的工艺顺序，从轮毂加工、辊子组件装配到整体轮体的总装流程都在模型结构中有明确的体现，可直接用于生产加工的图纸输出，也可用于移动底盘的运动学仿真验证，帮助设计人员快速完成底盘的整体方案验证与结构优化。
