汽车润滑系统机油滤清器转接接头

做汽车润滑系统改装和售后维修的结构设计时，这类转接接头是绕不开的小零件，很多人觉得两端带螺纹的接头没什么设计含量，真到装机出渗漏、泄压问题的时候，才会注意到每一处结构细节的影响。日常维保里遇到机油滤清器安装位空间局促、原厂滤芯型号停产替代、加装外置机油冷却器或者油温油压传感器的场景，都需要靠这类适配器完成油路的转接导通，它不是可有可无的连接件，是直接影响润滑系统密封性和通油效率的关键零件。

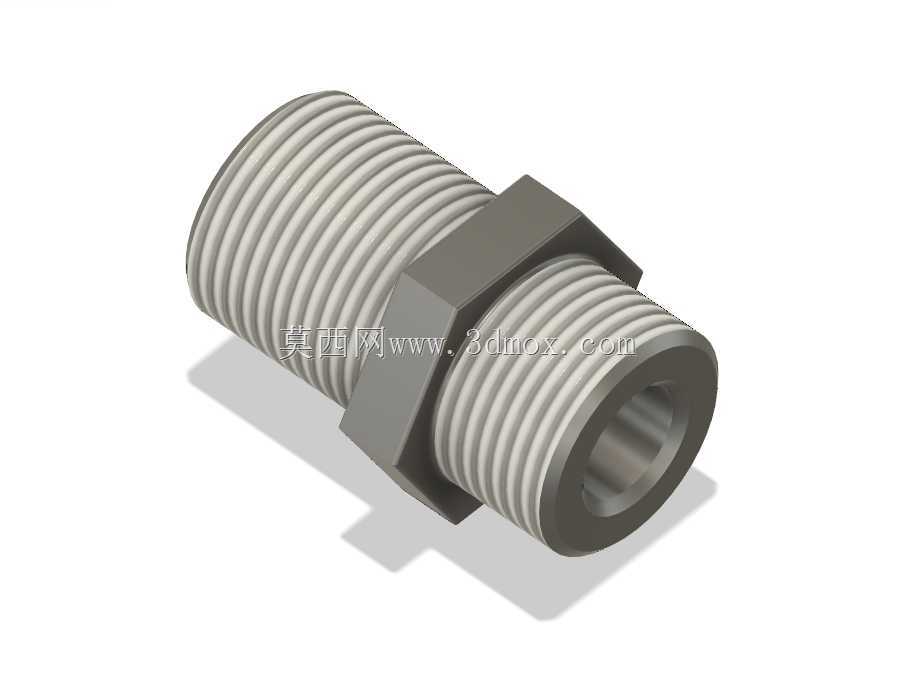

从结构设计逻辑来看，这个接头采用两端等径外螺纹的布局，中间集成一体式六角台，完全是围绕现场安装的实际需求做的考量。两端外螺纹分别对接发动机缸体上的机油主油道接口、机油滤清器的内螺纹接口，螺纹的公差配合需要严格控制，既不能因为间隙过大导致高压机油渗漏，也不能因为配合过紧造成安装时螺纹咬死，尤其是铝制缸体的螺纹孔，拧入力矩过大会直接造成缸体螺纹滑牙，后续维修成本极高。中间的六角台尺寸是按照标准扳手的开口尺寸设计的，安装时可以用普通开口扳手或者套筒直接卡紧施力，不需要额外设计专用工装，不管是主机厂装配线的气动工具作业，还是售后维修店的手动操作，都能找到合适的受力点，不会因为没有夹持位置导致接头表面被扳手夹伤，影响后续拆卸。

接头的内部通油孔做了等径直孔设计，通径尺寸和两端螺纹的通径保持一致，没有做缩径处理，这一点很重要——如果内部流道出现缩径，会直接增加机油的流动阻力，冷启动时机油压力建立速度变慢，高转速下机油流量不足，会造成轴瓦、凸轮轴这些摩擦副的润滑不足，长期运行会出现异常磨损。接头两端的螺纹根部都设计了退刀槽，退刀槽的宽度和深度刚好满足螺纹加工的退刀需求，不会因为螺纹收尾不完整导致安装时密封面贴合不严，同时退刀槽的圆角处理也能减少应力集中，避免发动机运行过程中的振动造成接头根部出现疲劳裂纹。

安装边界的尺寸匹配是这类接头设计的核心，螺纹的有效旋合长度需要严格控制，旋入缸体的一端长度不能过长，否则会顶到油道内部的结构，造成油道堵塞；也不能过短，旋合牙数不足会导致密封性能下降，高压机油容易从螺纹间隙渗漏。对接滤清器的一端螺纹长度要匹配所选滤清器的内螺纹深度，保证滤清器安装到位后，密封圈能完全压实在接头的密封端面上，不会因为螺纹旋合长度不够导致密封圈压缩量不足，出现机油渗漏的问题。中间六角台的厚度也经过计算，既能承受安装时的拧紧力矩，不会因为施力过大出现六角变形，也不会因为厚度过大占用多余的安装空间，在布局紧凑的发动机舱里，哪怕多几毫米的厚度，都可能导致滤清器和周边的排气管、冷却水管发生干涉。

实际选型应用的时候，还要结合发动机的运行工况做适配，涡轮增压发动机的机油工作压力更高、工作温度也更高，接头的材质需要选用耐温耐油的金属材料，表面处理也要考虑长期接触机油和发动机舱内的水汽、盐雾腐蚀，避免出现锈蚀导致螺纹拆卸困难。自然吸气发动机的工况相对温和，但也要保证接头的强度满足额定压力的要求，不能在机油压力峰值的时候出现接头开裂的问题。另外在做改装方案设计时，还要考虑接头安装后滤清器的整体高度变化，避免滤清器离地间隙过小，车辆经过颠簸路面时被磕碰损坏，也要避开周边的高温部件，防止滤清器的密封胶圈长期被高温烘烤出现老化失效。

很多新手做三维建模的时候，容易忽略这类小零件的细节，比如螺纹的牙型角不对、六角台的对边尺寸不符合标准、内部流道和外螺纹不同轴，这些问题在数模阶段看起来不明显，到了实际加工装机的时候就会暴露出各种问题：要么扳手卡不住六角台，要么螺纹拧不进去，要么装上去之后出现渗漏。做这类油路连接件的建模，每一处尺寸都要对应实际的安装需求，不能只做外观相似的样子货，要真正考虑到加工、装配、使用全流程的实际工况，才能做出能落地使用的合格零件。
