嵌入式面板安装AMOLED微型计算机外壳结构

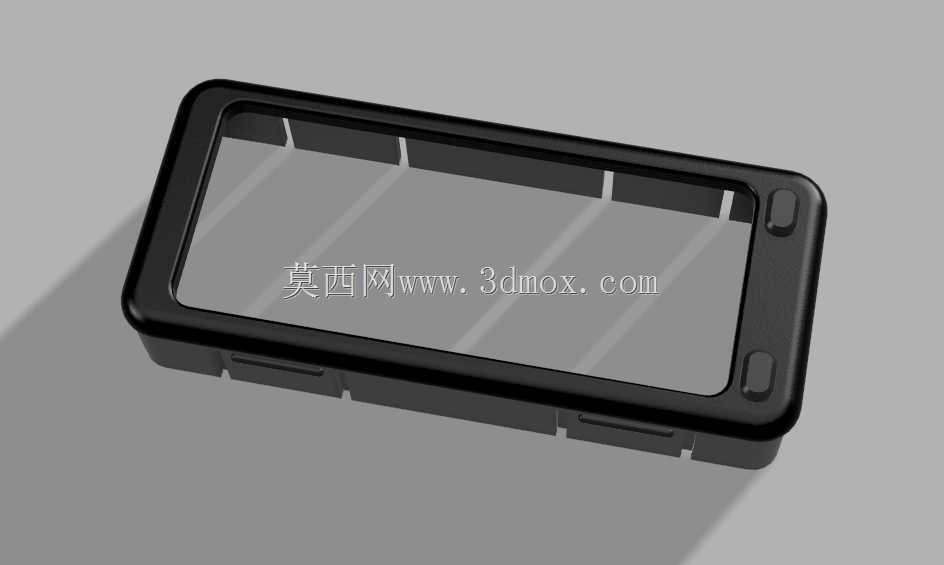

做嵌入式设备结构设计快十二年，经手的面板安装类壳体没有一百也有八十，这次拿到的这款适配小尺寸AMOLED屏的微型计算机外壳，刚打开数模就觉得细节处理得很贴实际现场的安装需求。先从应用场景说，这类壳体主要用在工业设备的本地操作终端、小型检测设备的人机交互节点、实验室小型仪器的显示控制端，还有现在不少紧凑型智能装备的外置状态显示单元上，不像大尺寸工控屏壳体需要预留大量按键空间，这款因为适配的是触控AMOLED屏，整个正面的开口完全围绕有效显示区域做了窄边处理，能在有限的面板开孔尺寸里把显示面积利用率拉到最高。

实际用途上，它不光是给核心控制板和显示屏做物理防护，还要承担面板安装后的定位、密封、以及后期维护的快拆需求。很多新手做这类壳体的时候容易忽略安装边界的公差配合，我之前踩过的坑就是壳体法兰边做窄了，现场面板开孔稍微偏个0.5毫米，装上去就会漏缝，这款的法兰压边宽度留了3.2毫米，刚好覆盖常规钣金或者塑料面板开孔的±1毫米公差范围，背面的卡扣定位柱间距是严格按照适配的控制板安装孔位做的，柱高留了0.3毫米的装配间隙，装板的时候不用硬压，也不会出现板件晃动的情况。

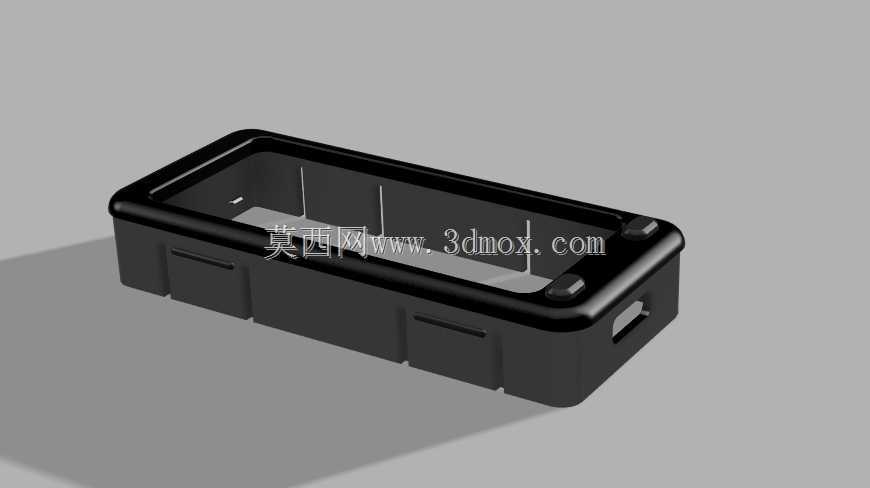

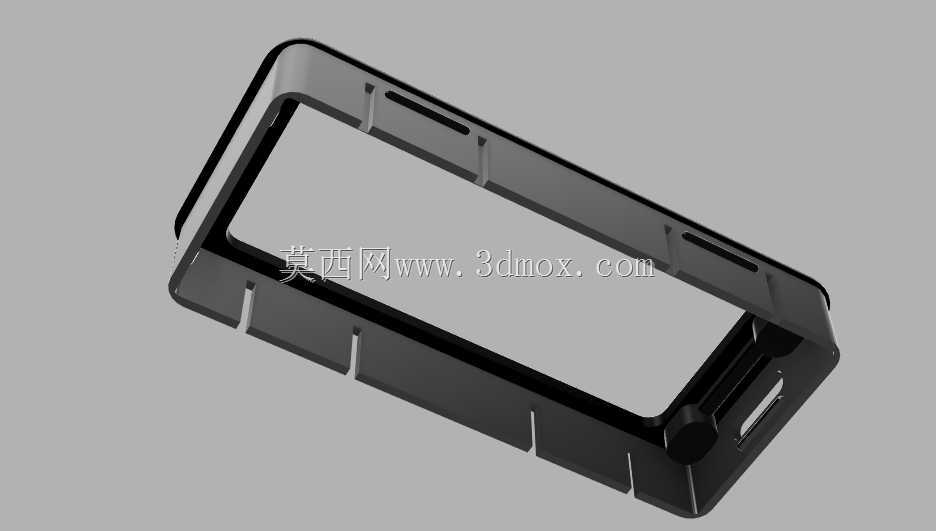

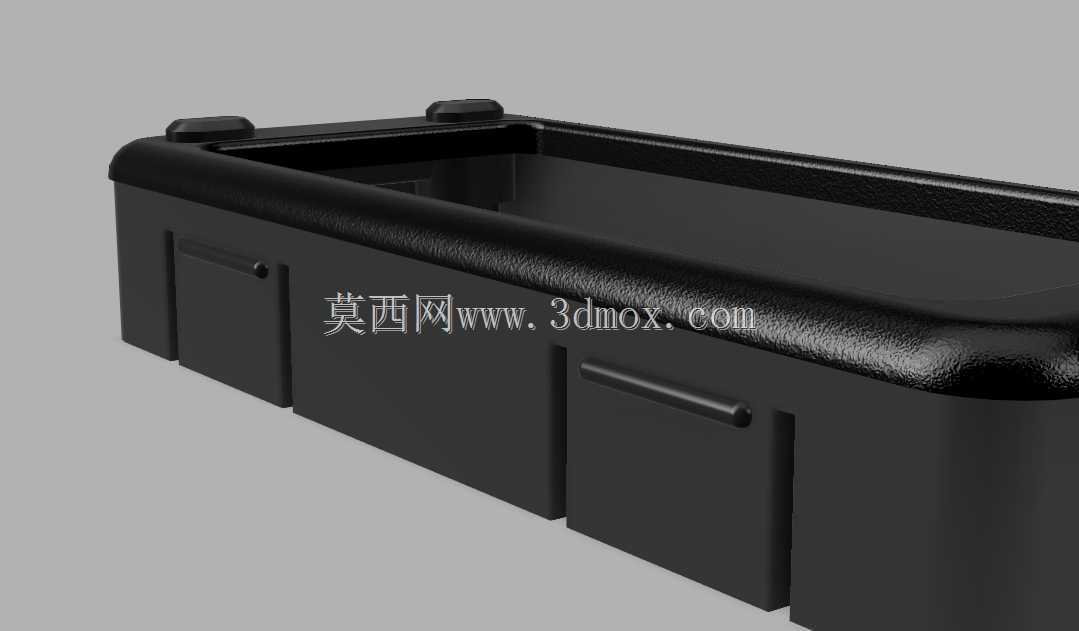

功能特性上，壳体侧面预留了两个隐形的走线槽位，不是那种明装的缺口，是在壳体侧壁内侧做的下沉式过线通道，屏幕FPC排线和主板的连接线可以顺着槽位走，不会被壳体和面板的接缝夹断，之前有款类似的壳体就是没做过线让位，装的时候压断了三根屏线，返工花了快两天。正面屏幕的压合台阶做了0.8毫米的沉台，贴完双面泡棉胶之后，屏幕表面刚好和壳体正面齐平，不会出现凸边刮手或者凹边积灰的问题，两个侧边的固定卡扣是做的斜导向设计，装面板的时候不用对准半天，顺着卡扣斜面推到位就能听到卡合的声响，拆的时候用平口螺丝刀从侧边预留的小缺口轻轻一撬就能拿下来，不用暴力拆壳把卡扣掰断。

设计思路这块能看出来是有现场安装经验的人做的，没有搞那些花里胡哨的异形造型，整体是圆角矩形，四个圆角的R角是5毫米，刚好匹配常规面板开孔的R角标准，不用现场额外修磨开孔。壳体壁厚做的是2毫米，用ABS注塑的话强度足够，不会因为面板上的紧固螺丝拧太紧就出现壳体变形，内壁的加强筋是沿着屏幕安装位和主板固定位分布的，筋厚1.2毫米，既不会在壳体表面出现缩痕，又能提升整个壳体的抗扭强度，就算安装的时候面板有点轻微变形，壳体也不会跟着弯把屏幕挤碎。

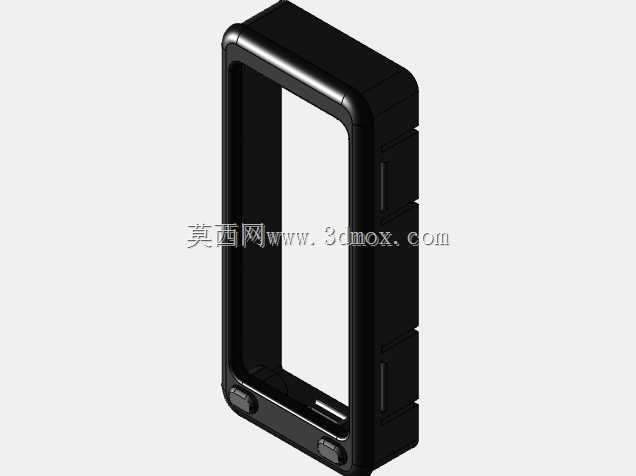

外形尺寸和安装边界这块，整个壳体的外轮廓尺寸是严格按照适配的3.5英寸以下AMOLED屏加控制板的堆叠尺寸做的，长度方向留了1.2毫米的安全间隙，宽度方向留了1毫米，不会因为尺寸卡太死导致元器件贴壳产生静电干扰。安装的时候面板开孔尺寸比壳体主体外形大0.5毫米就行，法兰边的厚度是1.5毫米，装完之后和面板表面的贴合度很好，不会出现突出一截的情况，背面的壳体深度是根据常规板卡加屏幕的总厚度做的，装完之后背面突出面板的距离只有18毫米，就算是安装空间特别紧凑的小型设备内部，也不会和其他元器件产生干涉。另外壳体上的两个固定耳位是做在法兰边的对角位置，不是四个角都做螺丝孔，这样既减少了安装的时候拧螺丝的工作量，又能保证固定之后的受力均匀，不会因为螺丝拧的力度不一样导致壳体翘边。之前做过一款四个角都带螺丝孔的小壳体，现场安装的时候工人拧螺丝力度不均，直接把屏幕挤裂了，后来改成对角固定之后就再也没出过这个问题。还有屏幕位置的两个定位小凸台，刚好卡在屏幕的两个定位缺口里，装屏的时候不会出现偏移，贴完胶之后位置精度能控制在0.2毫米以内，完全满足触控屏的对位要求。
