UNC统一粗牙螺纹校验胎面规

在机械装配、五金加工、设备维保的现场作业场景里，经常会遇到螺栓螺纹规格混淆的问题——不同螺距、不同公称直径的UNC粗牙螺纹外观差异极小，一旦错配强行拧入，会直接造成内螺纹滑牙、螺栓断裂，轻则导致零部件报废，重则引发装配结构松动失效，带来安全隐患。这款UNC胎面规就是针对这类现场痛点设计的快速校验工具，和传统的螺纹塞规、环规的单规格检测逻辑不同，它把常用的小规格UNC粗牙螺纹集成在同一块规体上，作业人员不需要携带多支单独的量规，拿取一块就能完成多规格螺纹的快速核对。

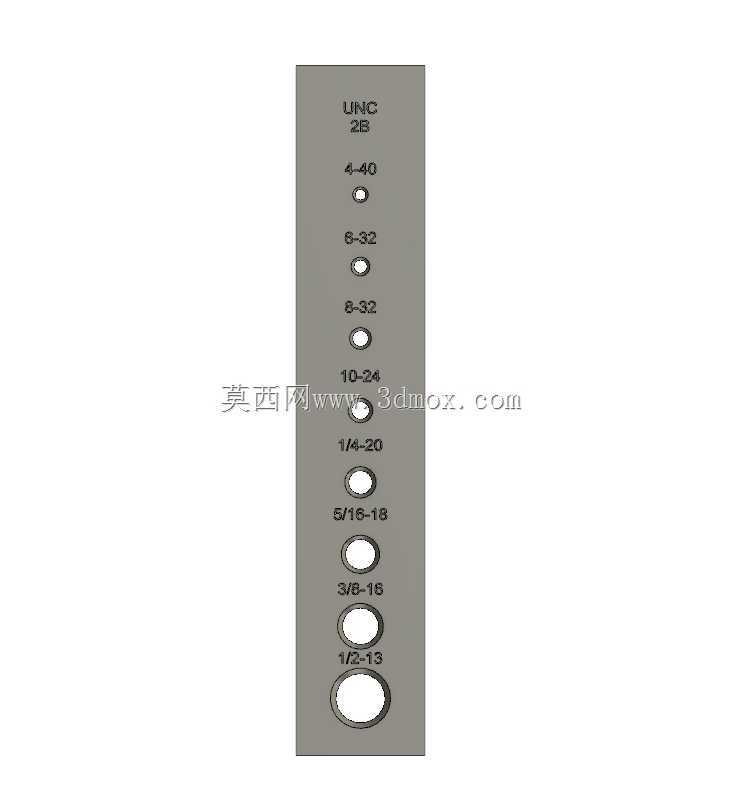

从功能设计上看，规体上依次排布了4-40、6-32、8-32、10-24、5/16-18、3/8-16、1/2-13共7种常用小规格UNC2B级内螺纹对应的检测孔，每个孔位旁都激光蚀刻了清晰的规格标识，哪怕是光线不佳的车间工位，也能快速识别对应规格。使用时不需要复杂的操作培训，只需要将待检测的外螺纹螺栓对准对应标识的孔位，能顺畅旋入的即为规格匹配的螺栓，无法旋入或者旋入过程卡滞的，就能快速判定为螺距不符、公称直径偏差或者螺纹牙型损伤的不合格件，整个检测过程单颗螺栓耗时不超过两秒，非常适合装配线旁的来料快速筛查、维保现场的螺栓分拣、五金仓库的物料盘点这类需要快速核对螺纹规格的场景，相比逐支用单头塞规检测，效率能提升数倍。

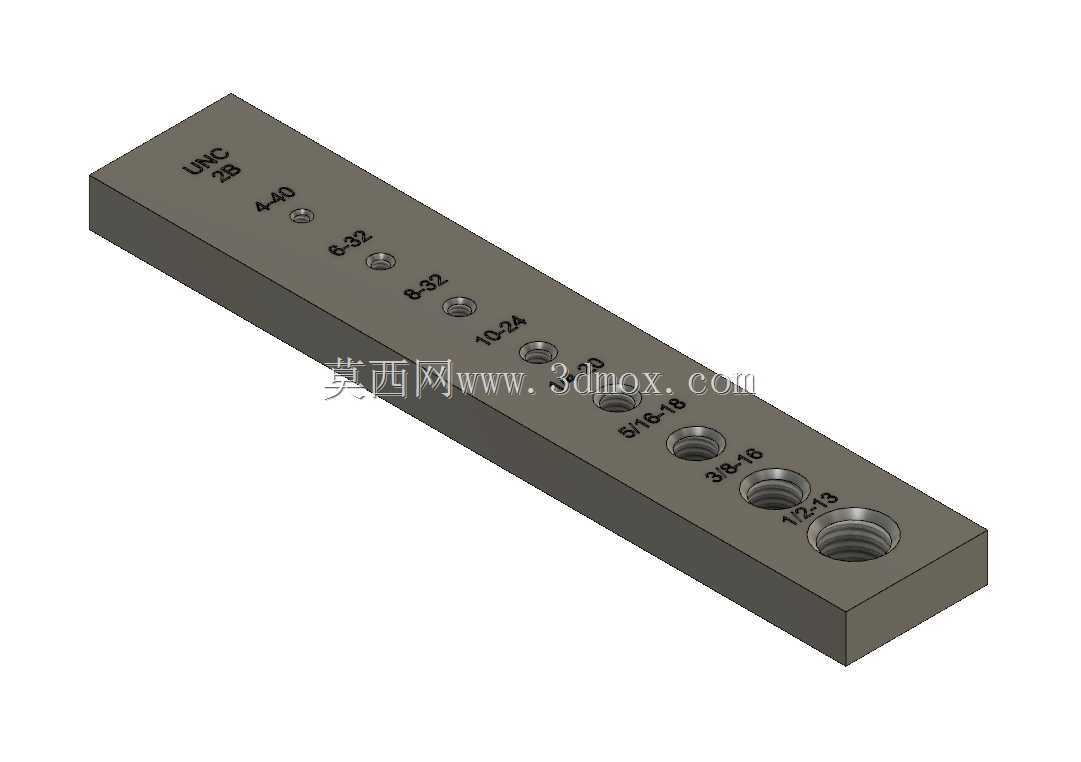

规体的整体结构采用长条形长方体设计，材质选用经过淬硬处理的合金工具钢，表面做发黑防锈处理，既保证了螺纹孔的耐磨性，长期使用不会因为频繁拧入螺栓造成牙型磨损影响检测精度，也能在车间多油污、多粉尘的环境下避免锈蚀失效。外形尺寸上，规体厚度控制在12mm左右，长度约180mm，宽度25mm，整体重量不到300g，既可以平放在工作台面上使用，也可以随身携带放入工具包，不会占用过多储物空间。规体两端没有多余的突出结构，安装使用时不需要额外的固定支架，直接平置即可，也可以根据工位需求在规体两端的光孔位置加装固定螺丝，将其锁定在装配工位的工作台边缘、物料架旁，作为工位常驻的校验工具，避免工具遗失。

设计过程中充分考虑了现场使用的容错性，每个螺纹孔的入口处都做了120度的导向倒角，哪怕螺栓对准的时候有轻微的角度偏差，也能顺着倒角顺利导入螺纹孔，不会因为对中不准造成孔口螺纹的磕碰损伤。相邻两个螺纹孔的中心距保持在20mm以上，预留了足够的手指操作空间，拧入螺栓的时候不会因为孔位过近造成手指磕碰，哪怕是戴劳保手套操作也有足够的操作余量。规体的上下平面都做了精磨处理，平面度控制在0.02mm以内，平放在工作台面上不会出现晃动，检测螺栓旋入的时候规体不会移位，不需要额外手扶固定。和传统的套装螺纹规相比，这种集成式的胎面规没有零散的小部件，不会出现单支量规遗失导致整套工具报废的问题，日常维护只需要定期在螺纹孔内涂抹少量防锈润滑油，清理孔内残留的铁屑、油污即可，维护成本极低。

在实际的设备维保场景中，很多老旧设备的螺栓因为油污、锈蚀覆盖，原本的规格标识已经模糊不清，拆卸下来的螺栓如果混放，复装的时候很容易出现错装的问题，用这款胎面规可以快速对拆卸下来的螺栓进行分类分拣，避免错装导致的螺纹损伤。在五金零部件来料检验环节，对于大批量采购的UNC螺纹螺栓，不需要逐支做全尺寸的螺纹精度检测，先用这款胎面规做全批次的规格筛查，快速剔除混料、螺纹变形的不合格件，再针对筛选后的工件做精度抽检，能大幅降低检验环节的工作量。在非标设备设计的样机装配阶段，装配人员经常需要反复试配不同规格的螺栓，把这款胎面规放在装配工位旁，不需要反复翻找螺栓样件比对，直接在规上就能快速确认需要的螺栓规格，减少找料的等待时间，提升装配效率。
