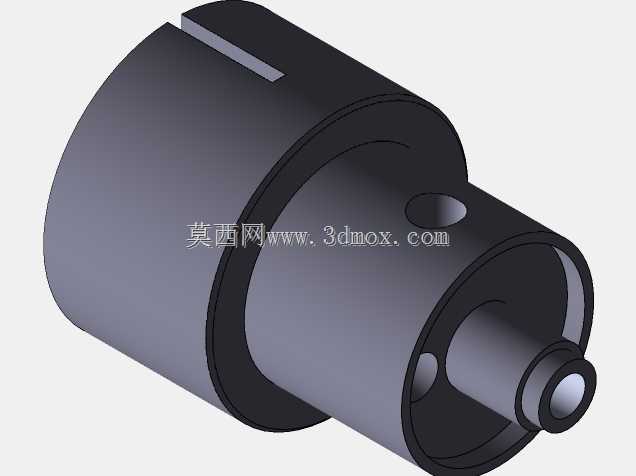

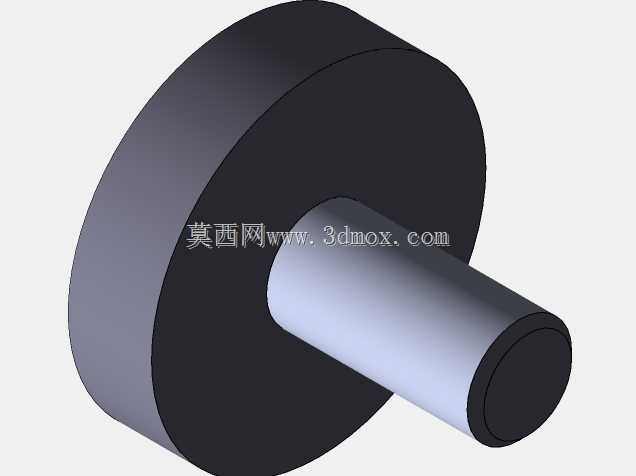

高精度微分筒式千分尺测微头结构

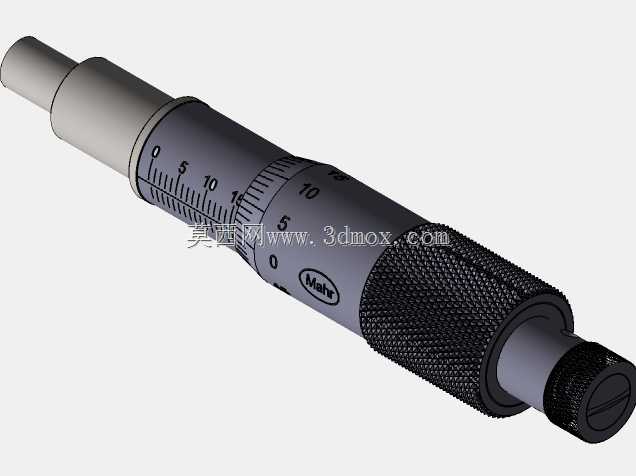

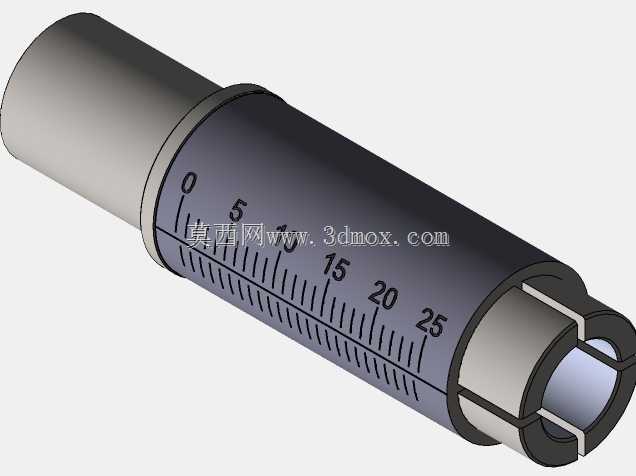

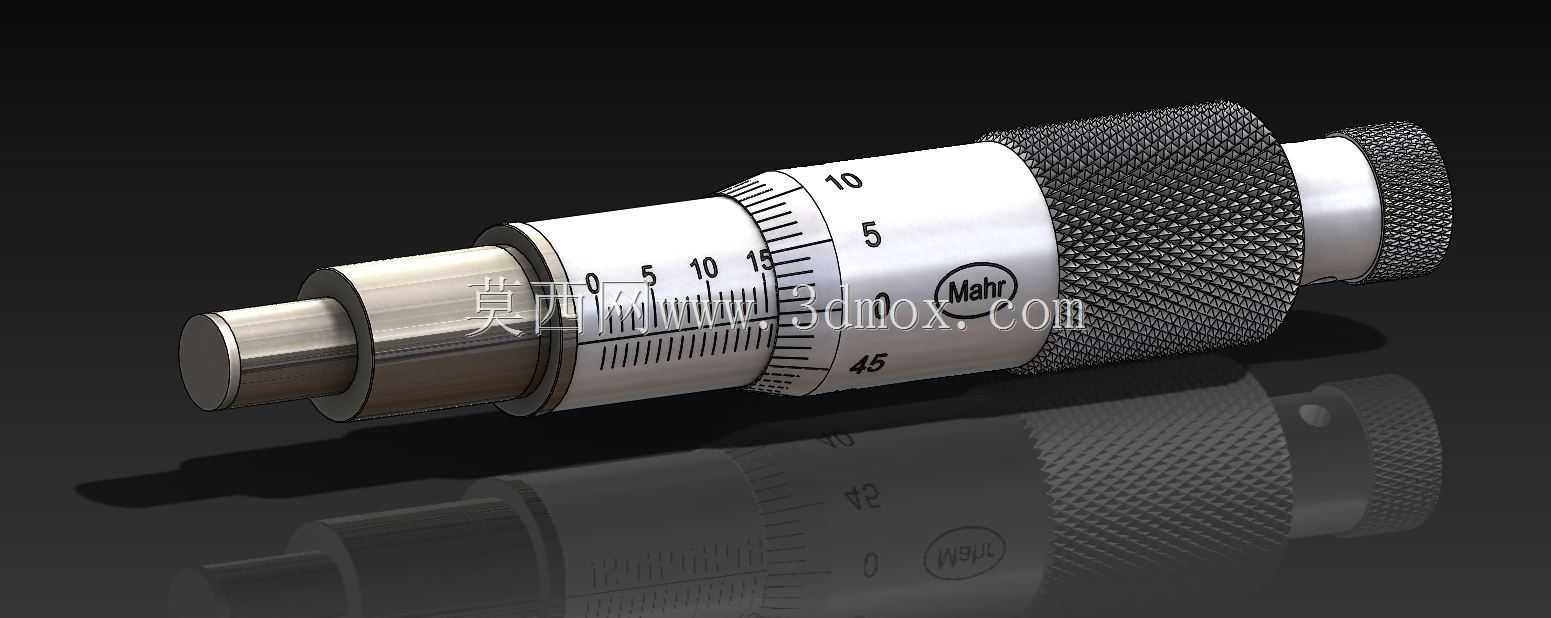

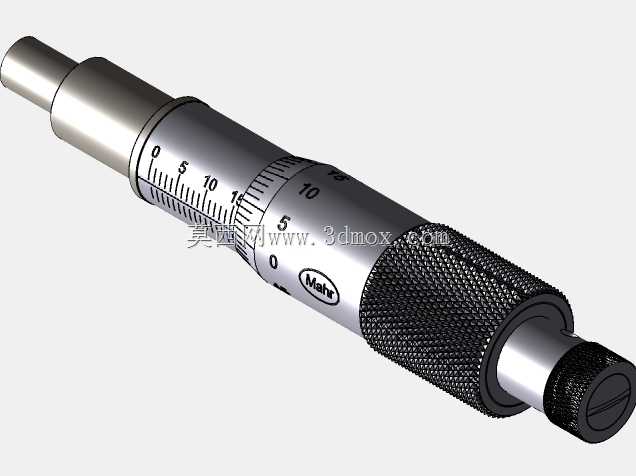

　　在精密位移调节、小尺寸公差检测场景中，这类微分筒结构的千分头是实验室调校、精密工装定位、光学设备微调工位的核心执行部件，不同于普通固定式千分尺，测微头可独立嵌入各类工装夹具、滑台模组、检测治具中，作为直线位移的精准进给与读数单元，承担微米级的位置调整与尺寸反馈功能。从结构设计逻辑来看，该测微头采用螺旋副传动原理，将测杆的直线位移通过精密螺纹副转化为微分筒的旋转运动，螺纹螺距采用公制0.5mm标准规格，微分筒圆周刻线等分50格，每格进给量对应0.01mm，配合固定套管上的毫米与半毫米刻线，可实现0-25mm量程内的微米级读数，固定套筒上的纵向基线作为读数基准，刻线边缘做了倒角钝化处理，避免长期使用后积灰遮挡刻度，也能减少清洁时的刮擦损伤。

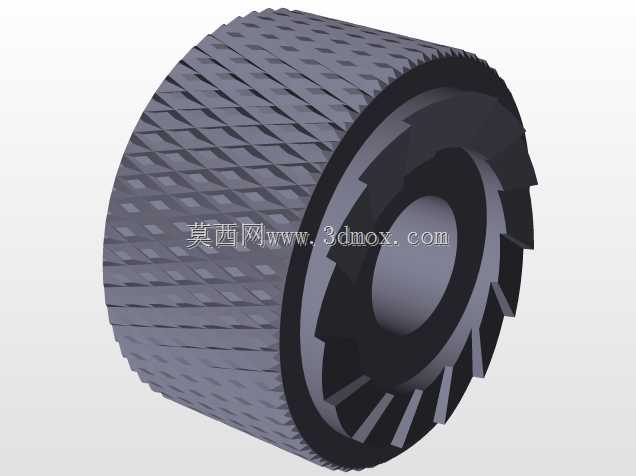

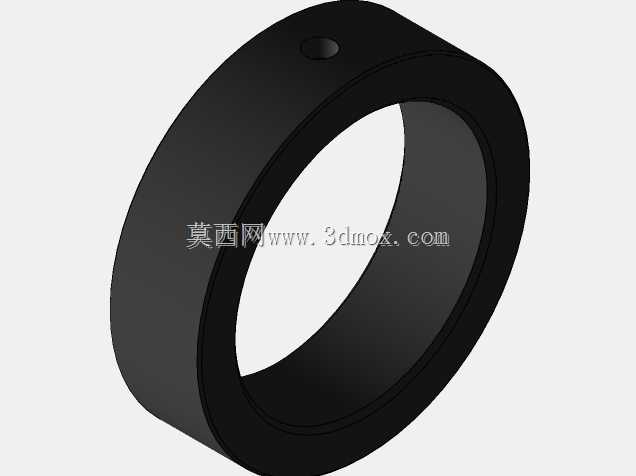

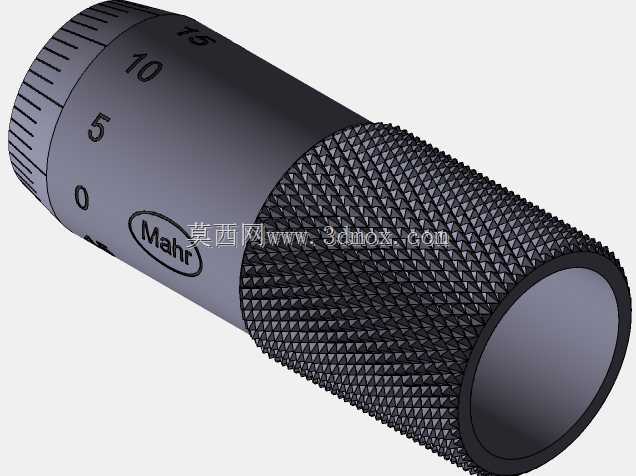

　　外形结构上，测头采用硬质合金镶片设计，测量端面经过精密研磨，平面度与平行度控制在微米级公差范围内，避免长期接触测量导致的端面磨损影响测量精度；中段滚花调节帽采用网纹滚花工艺，滚花深度与齿距经过人体工学优化，手指旋转调节时不会打滑，同时滚花表面做了发黑防锈处理，避免手汗长期接触导致锈蚀；微分筒与固定套筒采用间隙配合设计，配合间隙控制在0.002mm以内，既保证旋转顺滑无卡滞，又不会出现径向晃动导致的读数偏差；尾部安装轴采用标准圆柱轴径设计，配合锁紧螺母可实现不同安装孔位的固定，适配市面多数滑台、治具的安装接口，安装时需保证测杆轴线与进给方向平行，避免侧向力导致测杆弯曲、螺纹副磨损加剧。

　　实际应用中，这类测微头常被用于光学平台的镜片位置微调、精密夹具的工件定位调整、三坐标测量机的测头位置校准、印刷设备的辊缝间隙调节等场景，使用时需注意避免测头受到撞击，超量程进给会导致螺纹副受力变形，直接丧失精度；长期闲置时需在测杆表面涂抹防锈脂，避免潮湿环境导致测杆锈蚀卡滞；定期对螺纹副添加轻质仪表油润滑，可减少磨损，长期保持进给手感的一致性。设计建模过程中，需要重点保证螺旋副的螺距公差、各段圆柱的同轴度、刻度线的位置精度，滚花部分可采用纹理贴图简化建模，但装配关系中需保证各零件的运动无干涉，测杆的行程限位结构要做准确，避免超出行程后零件脱出；安装法兰的连接孔位需符合通用安装标准，保证模型可直接用于工装设计的装配调用，测头的硬质合金部分与钢基体的连接结构要符合实际加工工艺，避免出现工艺不可实现的结构设计。

　　从使用场景的适配性来看，该测微头的锁紧结构采用侧边顶丝锁紧方式，锁紧时不会导致测杆发生径向位移，保证锁紧前后的读数一致性，这一点对于精密定位场景尤为重要，很多廉价测微头在锁紧时会出现测杆偏移，导致调整好的位置发生偏差，无法满足高精度调校需求；测杆的导向部分采用长导向套设计，导向长度是测杆直径的3倍以上，可有效减少测杆伸出时的径向摆动，即使在测杆全伸状态下，依然能保持较高的导向精度，不会出现测头下垂的问题。
