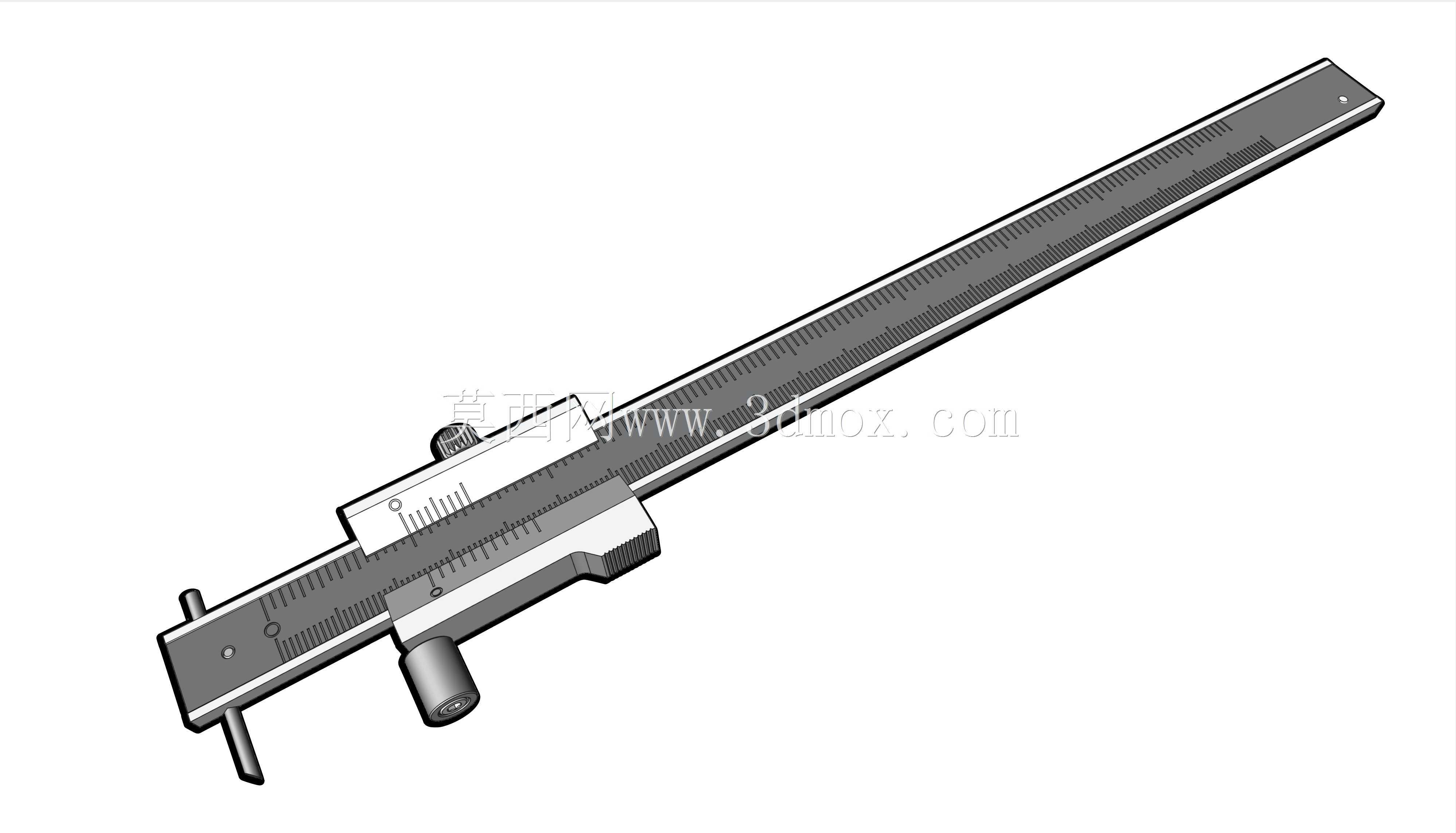

220毫米量程游标滚筒划线测量工具

　　在机械加工、钣金放样、模具修配、五金件预制的现场作业环节里，这类带滚筒结构的游标划线器具，是替代普通高度尺、钢板尺配合划针作业的常用手动工具，尤其适合在没有大型划线平台的零散工位、维修现场完成工件表面的基准线绘制、尺寸定位标记作业。和普通固定式游标卡尺不同，这款带滚筒结构的划线器，主尺量程覆盖220毫米即8英寸的常用加工尺寸区间，主尺身采用平直矩形截面结构，滑动架上集成的硬质合金划线头可直接接触工件表面，配合滑动架上的锁紧装置，能在调整到目标尺寸后锁定滑动位置，避免手持划针偏移带来的划线误差。

　　从结构设计逻辑来看，这款器具的滑动副采用了滚筒式导向结构，相比传统游标卡尺的平面滑动结构，滚筒导向能减少滑动架和主尺之间的滑动阻尼，在长距离移动划线头的时候，不会因为滑动面的卡滞出现划线顿挫，同时滚筒结构能自动补偿主尺和滑动架之间的微小间隙，长期使用后即便出现轻微磨损，也能保持滑动的顺畅度，不会像普通滑动结构那样出现晃动导致的尺寸偏差。主尺的刻度采用公制英制双刻度排布，公制刻度精度达到0.02毫米级，英制刻度适配英寸单位的加工场景，不管是承接公制标准的国内加工件，还是适配英制尺寸的外贸配件、进口设备维修，都能直接读取尺寸，不需要额外做单位换算，减少现场换算带来的人为误差。

　　在实际作业场景里，这款工具可以完成多种作业：在平板工件上划平行于侧边的基准线时，只需要将主尺的基准端面贴紧工件侧边，滑动架调整到目标尺寸后锁紧，沿着工件侧边平稳移动主尺，划线头就能在工件表面划出均匀平直的线条；在轴类工件上划轴向定位线时，可以将主尺靠在轴的母线上，调整划线头位置后绕轴转动工具，就能划出圆周方向的定位标记；在模具修配现场，还可以用来测量两个型面之间的实际间隙，配合塞尺完成修配余量的确认，相比单纯的卡尺测量，带划线头的结构可以一边测量一边直接标记修配位置，不需要反复更换工具。从安装和使用边界来看，这款工具整体为手持便携式结构，不需要额外的安装固定座，主尺总长度略大于220毫米量程，滑动架的最大移动距离覆盖全量程，划线头伸出长度控制在15毫米以内，既保证足够的划线接触深度，也避免伸出过长导致的划线头变形；主尺的厚度控制在5毫米左右，宽度在15毫米上下，手持的时候有足够的刚度，不会因为手持力度过大出现尺身弯曲，保证划线和测量的直线度。滑动架上的微调结构，可以在粗调到接近目标尺寸后，通过微调滚轮实现小范围的精确尺寸调整，不需要直接推动滑动架，避免调整过位需要反复对位的问题，这在划高精度的加工基准线时非常实用，比如在钻床钻孔前划孔位十字线，微调结构能快速将尺寸对准到0.02毫米的精度，保证孔位的位置度符合加工要求。和普通的划线盘相比，这款工具不需要配合划线平台使用，在大型工件无法移动到平台旁的场景下，比如大型机架的现场修配、焊接件的现场定位，工人可以直接手持这款工具完成划线作业，不需要搬运重型工件，大幅提升现场作业的效率。

　　尺身的刻度采用蚀刻工艺填充耐磨涂层，长期在车间多油污、多铁屑的环境下使用，刻度也不会因为摩擦脱落，避免因为刻度模糊导致的读数错误；划线头采用可更换结构，长期使用磨损后只需要更换划线头，不需要整体更换工具，降低现场工具的使用成本。在钣金下料的作业环节，这款工具可以直接在钢板、铝板表面划下料剪切线，相比石笔配合钢板尺的划线方式，游标读数的精度更高，下料后的余量控制更均匀，减少后续铣削、磨削的加工余量，提升材料利用率。在设备维修的场景下，比如拆卸后的零件需要重新装配定位，这款工具可以直接在零件表面划装配对位线，保证装配的时候零件的相对位置和拆卸前一致，避免装配错位导致的设备运行故障。
