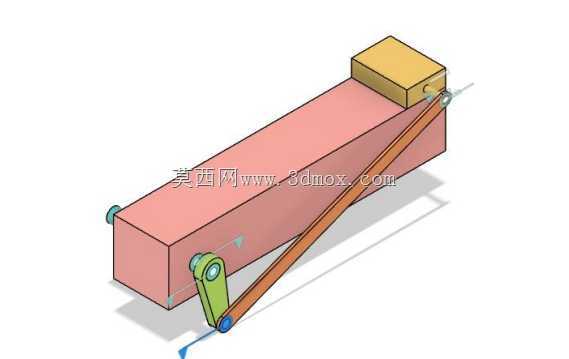

偏置式曲柄滑块传动机构三维结构

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1082817
  • 偏置式曲柄滑块传动机构三维结构

这套曲柄滑块传动结构,是机械传动领域里应用极广的基础运动转换单元,日常接触的大量工业设备、民用机具里都能找到它的衍生结构。从实际工程场景来看,它最核心的作用是实现旋转运动与直线往复运动的双向转换,这一特性让它在两类核心场景里不可替代:一类是需要将旋转动力转化为直线推压动作的设备,比如往复式柱塞泵、小型冲压工装、送料机构的直线驱动端,另一类是需要将直线往复动力转化为旋转输出的设备,最典型的就是往复活塞式内燃机、小型蒸汽动力装置。

从结构功能特性来看,这套模型还原的是偏置式曲柄滑块布局,区别于对心式结构,其曲柄回转中心与滑块运动导轨存在固定偏距,这种设计在实际应用中可以优化特定行程段的传力特性,降低机构死点位置的锁止风险,同时在相同曲柄半径下可以调整滑块的行程速比,让工作行程的运动速度更匹配工艺需求。整套机构的运动副配合逻辑清晰:曲柄端通过回转副与机架铰接,连杆两端分别通过铰接副连接曲柄销与滑块,滑块与机架的导轨面形成移动副,三个运动副的配合精度直接决定整套机构的运行平稳性与传动效率。

在设计思路层面,这套结构的建模过程优先还原了工程实际中的装配约束关系:首先确定机架的导轨基准面,作为滑块运动的导向边界,导轨的长度需要覆盖滑块的全行程范围,同时预留两端的限位余量,避免滑块运动过程中脱出导轨;其次确定曲柄的回转中心位置,根据预设的偏置距离调整回转中心与导轨中心线的垂直距离,曲柄的回转半径直接决定滑块的行程大小,建模时需要保证曲柄销与曲柄回转中心的同轴度,避免运转过程中出现运动卡滞;连杆部分的长度需要结合曲柄半径、偏距共同计算,既要保证机构不存在运动死点,也要控制连杆摆角在合理范围内,降低铰接处的侧向分力,减少运动过程中的磨损;滑块部分的导向面长度需要满足长径比要求,避免运动过程中出现卡滞、偏磨,滑块与连杆的铰接点位置需要与滑块质心尽量重合,降低高速运转时的振动。

从安装边界与尺寸适配角度来说,这套结构的安装基准为曲柄回转支座的安装面与导轨的安装底面,两个基准面需要保证平行度公差,否则会导致机构运转阻力增大、磨损加剧。实际选型应用时,需要根据输出端的负载大小调整各铰接副的销轴直径、连杆截面尺寸,同时根据所需的往复行程调整曲柄半径,根据工作节拍要求调整曲柄的输入转速。需要注意的是,当这套机构用于将直线运动转换为旋转运动时,需要配置飞轮结构来跨越死点位置,保证运转的连续性;当用于将旋转运动转换为直线运动时,需要合理控制曲柄转速,避免滑块往复运动的惯性力过大导致机构振动、连接件松动。另外,滑块与导轨的配合间隙需要根据应用场景调整,低速重载场景下可以适当放大间隙保证润滑脂存储空间,高速轻载场景下需要缩小间隙提升运动精度,各铰接位置需要预留润滑通道,保证长期运转的可靠性。
