木制双螺杆手动夹持工装结构设计

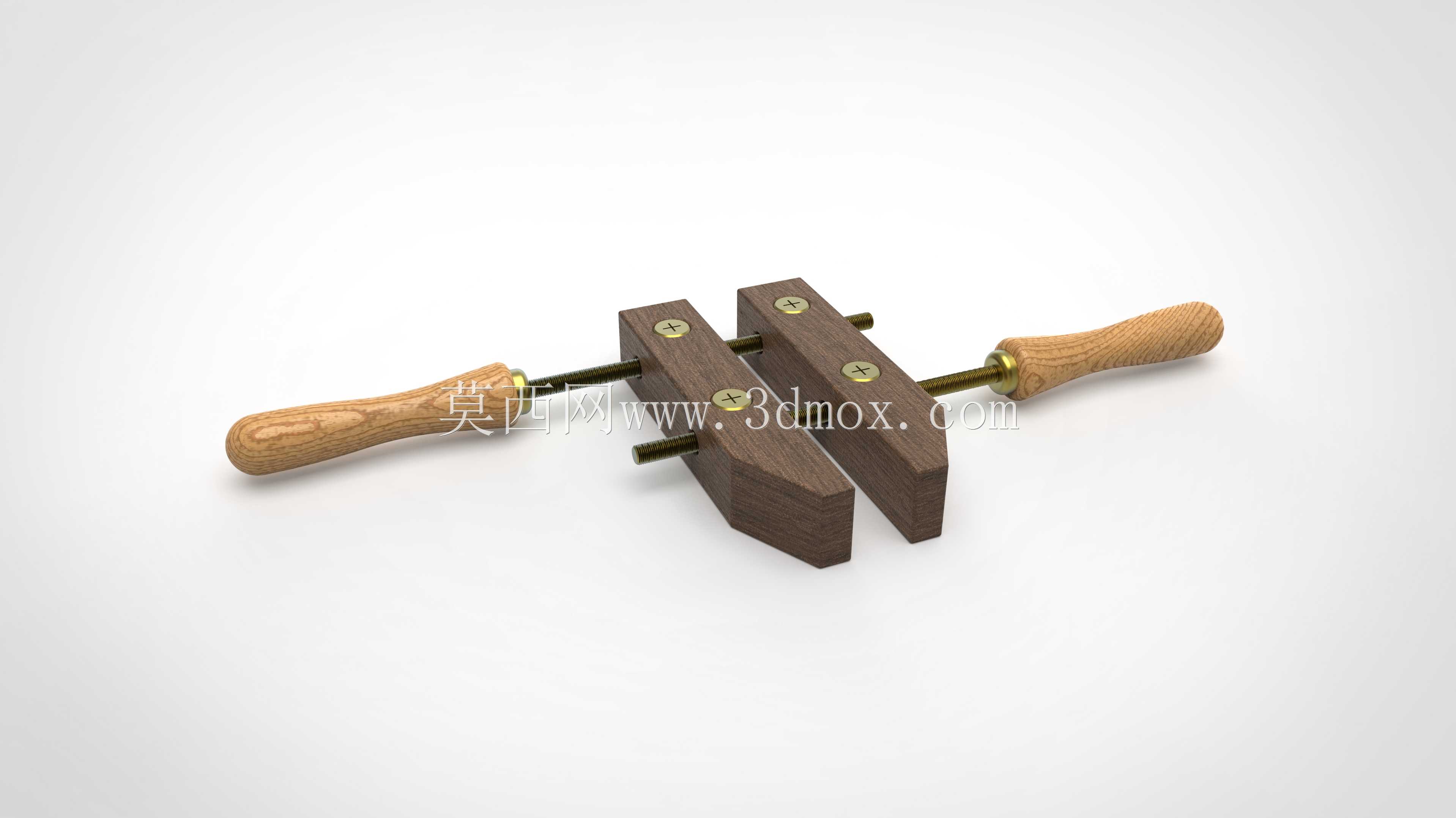

　　这款手动夹持装置采用双螺杆对称驱动结构，主体夹块选用硬质实木加工成型，区别于常见的金属台虎钳，整体自重更轻，不会对木质、软质塑料等易刮伤工件表面造成压痕损伤，在木工小件粘接、模型制作、小型电子元器件焊接固定、手工皮具裁切定位等场景中适配性极强。从结构设计逻辑来看，两个夹块平行布置，每侧夹块配套一根传动螺杆，螺杆端部安装木质握柄，转动握柄时可带动对应夹块沿螺杆轴向平移，两侧螺杆独立驱动的设计，既可以实现夹块的快速开合调整，也能在夹持异形工件时微调单侧夹块位置，保证夹持面与工件表面充分贴合，避免单点受力导致的工件变形或夹持滑脱。

　　夹块与螺杆的配合位置镶嵌有金属螺母嵌件，避免木质材料反复受螺纹摩擦出现滑牙、开裂问题，夹块的夹持面做了平面度处理，没有额外增设防滑齿纹，就是为了适配软质工件的夹持需求，防止齿纹在工件表面留下压痕，若需要夹持大切削力的金属工件，也可在夹持面粘贴防滑橡胶垫来提升摩擦力。握柄采用回转体木质结构，表面做了圆弧过渡处理，手部握持转动时不会硌手，螺杆与握柄的连接位置做了沉头固定，螺杆端部不会突出握柄表面，避免操作时剐蹭手部。

　　从安装边界来看，这款夹具属于桌面级手动工装，不需要额外固定在工作台面上，整体长度控制在常规成年人单手握持可操作的范围内，夹块的开合行程覆盖日常手工制作常见的工件尺寸，最小夹持间距可到零，最大开合距离可满足常规小型工件的夹持需求，夹块的高度设计兼顾了工件的竖向支撑需求，夹持薄型工件时不会出现工件倾翻的问题。在实际使用场景中，这类手动夹具相比快速夹钳的夹持力更可控，通过转动握柄的圈数可以精准调整夹持力度，针对需要保压的粘接工序，可逐步施加压力避免胶层被过度挤压溢出，也不会因为夹持力过大导致被粘接工件错位。

　　夹块的木质材料本身具备一定的微变形能力，在夹持存在微小平面度误差的工件时，夹块表面可产生微量形变补偿工件的平面误差，相比刚性金属夹块的夹持贴合度更好。螺杆采用普通粗牙螺纹，具备自锁特性，夹持到位后不会因为工件的反作用力出现夹块松退的问题，不需要额外设置锁止机构，结构更简单，日常维护只需要定期在螺杆螺纹位置涂抹少量润滑脂即可，没有复杂的维护需求。在三维建模过程中，需要重点关注螺杆与夹块嵌件的同轴度，两个螺杆的轴线需要保持平行且处于同一水平面，否则夹块平移时会出现卡滞，夹持面也会出现偏斜导致夹持力不均；握柄与螺杆的连接位置需要保证足够的连接强度，避免大力转动握柄时出现握柄脱落的问题；夹块的木质部分在建模时需要考虑木材的受力方向，夹块上的固定螺丝安装位置需要避开木材的纹理顺向开裂面，提升夹块的整体结构强度。这类手动夹持工装没有复杂的传动结构，零件加工难度低，除了金属螺杆和嵌件螺母外，其余零件都可通过普通木工加工设备制作完成，适合个人手工爱好者、小型模型制作工坊作为常规夹持工具使用，在没有气源、电源的户外手工操作场景下也可正常使用，不受作业场地的动力条件限制。
