放大款Starrett型加长丝锥扳手结构

　　手动攻丝作业在设备维修、单件小批量零件加工、现场装配场景中应用极为广泛，尤其是在无攻丝机配套、加工位置受限、螺纹规格偏大的工况下，丝锥扳手是攻丝作业不可或缺的配套工装。常规市售丝锥扳手受通用化设计限制，夹持大规格丝锥时力臂长度不足，操作时需要施加极大的手部作用力，不仅攻丝效率低，还容易因受力不均导致丝锥折断、螺纹牙型歪斜，尤其是在不锈钢、调质钢等难加工材料上攻制大直径螺纹时，常规扳手的力臂短板会被进一步放大。这款加长型丝锥扳手的设计，正是针对常规产品力臂不足的痛点，在现有成熟丝锥扳手的结构基础上做等比例放大优化，核心是通过延长力臂长度，降低同等攻丝扭矩下的手部操作力，让大规格螺纹的手动攻丝作业更省力，同时提升攻丝过程的稳定性。

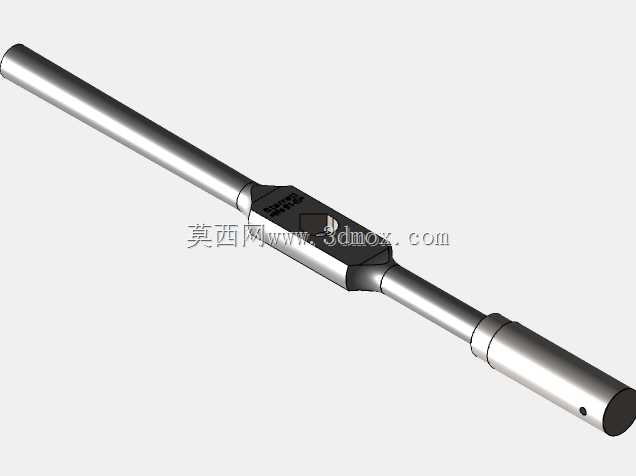

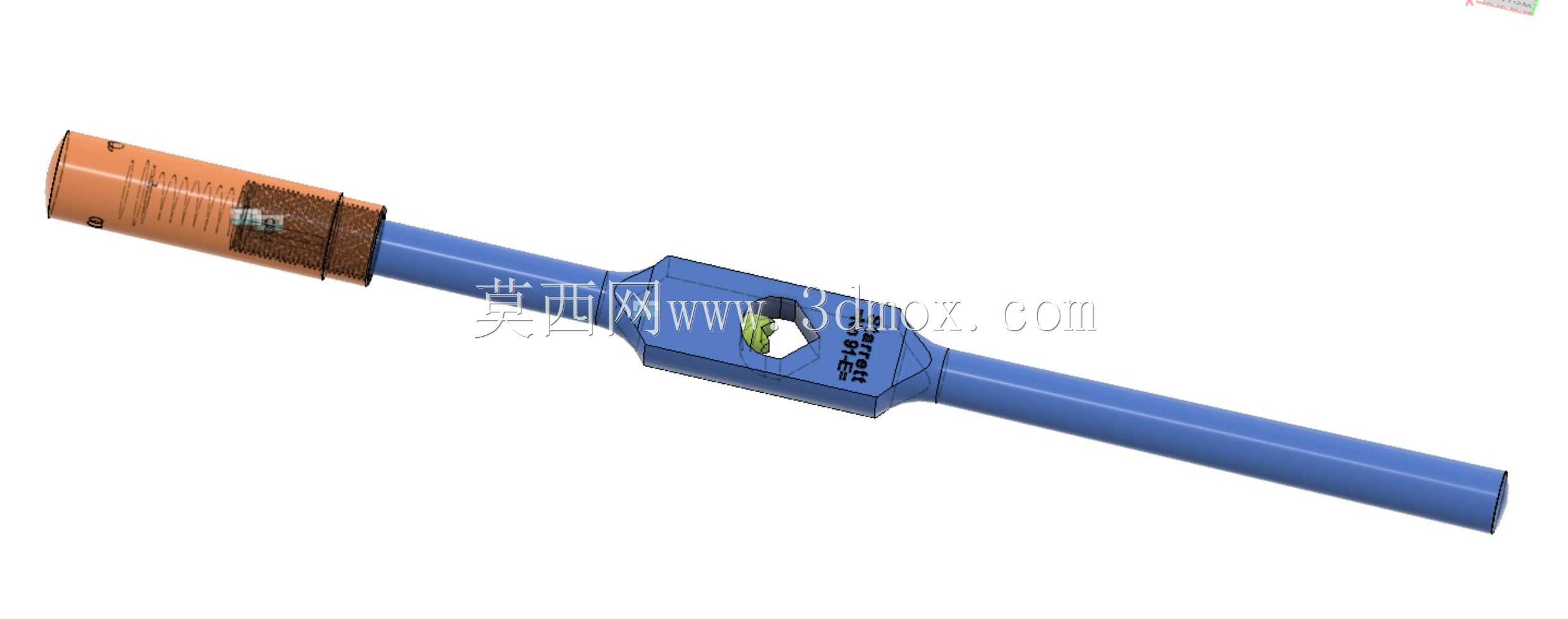

　　从结构设计来看，扳手整体采用长直杆加中部夹持块的经典布局，中部的夹持块为四方孔可调结构，可适配对应规格范围内的丝锥方柄，夹持块内部设置有锁紧定位结构，能够保证丝锥装入后与扳手杆身保持垂直，避免攻丝过程中丝锥偏摆。杆身采用等直径圆杆设计，表面做防滑处理，两端可配套防滑握套，操作时双手握持杆身两端施加转动力矩，力的传递路径直接，无多余结构损耗。相较于常规16英寸长度的同类型扳手，这款设计将整体长度延伸至21英寸，根据杠杆力矩原理，力臂长度增加30%以上，同等攻丝扭矩需求下，手部施加的作用力可降低近四分之一，大幅降低大规格丝锥攻丝时的操作强度。设计过程中充分考虑了操作的受力平衡，夹持块设置在杆身的对称中心位置，两端力臂长度完全一致，双手施力时两侧力矩对称，不会出现单侧受力过大导致的丝锥偏斜问题，能够有效保证攻丝时的螺纹垂直度，降低螺纹烂牙、丝锥折断的风险。杆身与中部夹持块采用一体式连接结构，避免了装配式结构的连接间隙，在大扭矩施力场景下不会出现结构松动、夹持块滑移的问题，整体结构刚性能够满足大规格丝锥攻丝时的扭矩承载需求。

　　在实际应用场景中，这款加长扳手可适配设备现场维修时的大型机架螺纹攻制作业，尤其是在大型钢结构件、重型设备零部件的现场装配场景中，无法移动工件到机加工设备旁，手动攻丝是唯一可行的加工方式，加长力臂的设计能够让操作人员更轻松地完成大直径螺纹加工，不需要额外加接延长杆，避免了外接延长杆带来的连接不稳、受力偏移问题。同时，加长杆身的设计也让扳手能够适配一些凹陷位置、深腔位置的攻丝作业，杆身可跨过部分凸起结构，让中部夹持块能够对准待加工螺纹孔位置，拓展了手动攻丝的作业适用范围。

　　设计时也充分考虑了操作的安全性，杆身两端的握套采用防滑材质，即使手上沾有切削液、油污，也能够保证握持稳定，不会出现施力时打滑的问题；夹持块的边缘做圆角钝化处理，避免操作过程中锐边划伤手部。需要注意的是，由于该结构是在现有量产型号基础上做的等比例放大设计，实际加工制作时需要对各部位的尺寸做逐一校核，尤其是中部夹持块的四方孔尺寸、锁紧结构的配合间隙、杆身与夹持块的连接强度，都需要根据实际选用的材料做对应的强度验算，避免大扭矩施力时出现结构变形、断裂的问题。攻丝作业时，需要保证扳手杆身与螺纹孔端面保持垂直，初期攻入时要施加适当的轴向压力，待丝锥切入2-3牙后，只需要施加转动力矩即可，过程中要定期反转丝锥断屑，避免切屑堵塞导致丝锥折断。这款加长丝锥扳手的设计，没有改动成熟丝锥扳手的核心夹持结构，仅通过力臂长度的优化来提升操作便利性，结构可靠性高，加工制作难度低，非常适合机加工车间、设备维修班组根据自身作业需求自制配套，能够有效解决大规格螺纹手动攻丝费力、稳定性差的实际问题。
