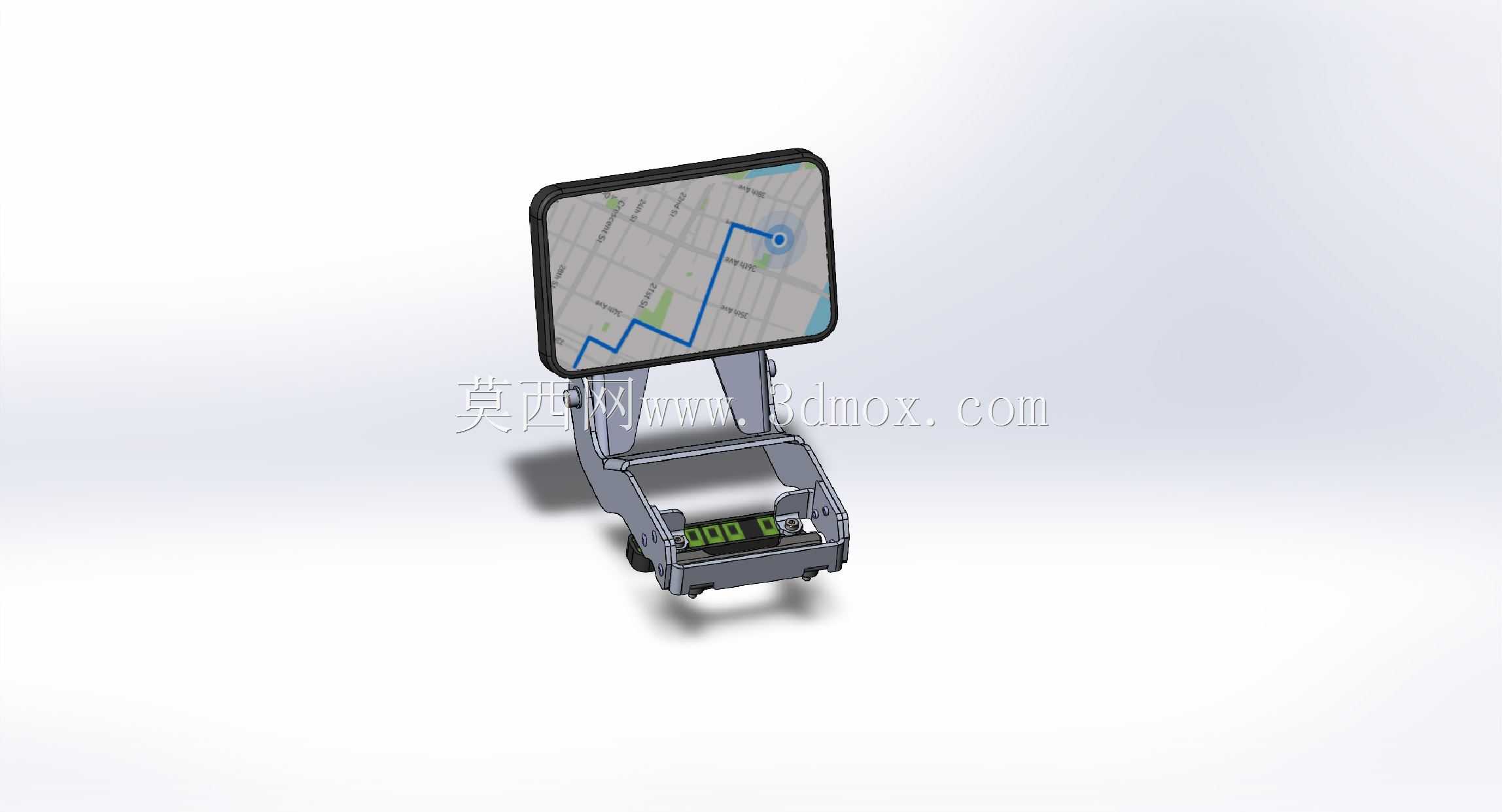

KTM690Enduro摩托车可调GPS安装支架

　　这款支架主要面向越野骑行场景下的导航设备固定需求，适配KTM 690 Enduro车型的转向轮毂安装位，解决非铺装路面骑行时导航设备易晃动、安装位适配性差的痛点。日常林道穿越、长途越野骑行过程中，骑手需要频繁查看导航路线，常规的车把固定支架在大震动工况下容易出现松脱、屏幕角度偏移的问题，且部分改装支架会占用车把空间，影响离合、刹车拉杆的操作行程，这款转向轮毂位安装的支架则避开了车把操作区域，不会干涉骑手的操控动作。

　　从功能设计上看，支架支持角度调节，可根据骑手的坐姿、骑行视线高度调整GPS或平板电脑的俯仰角度，避免阳光直射屏幕产生反光，保证骑行过程中能快速扫过屏幕获取路线信息，不需要大幅度低头偏移视线，降低越野骑行时的视线脱离路面带来的安全风险。安装结构上，支架通过4个M8AL5052-H32规格的螺栓与转向轮毂连接，安装板厚度为4毫米，材质选用5系铝合金，兼顾结构强度与轻量化需求，在越野路面连续震动的工况下，不会出现支架断裂、连接位滑牙的问题，同时4毫米的板厚控制也不会过多增加转向部位的重量，避免影响转向手感。

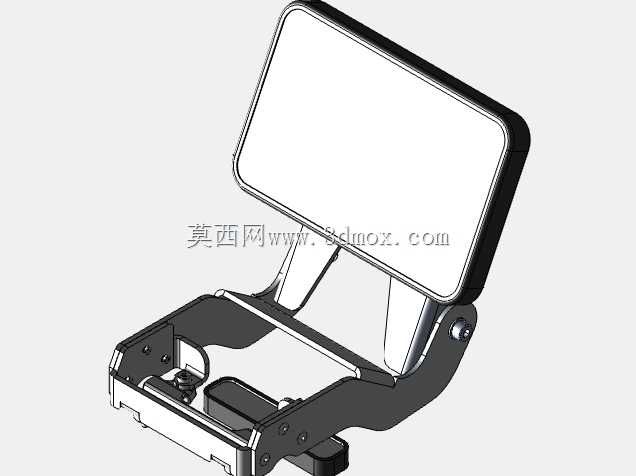

　　设计过程中首先确认了转向轮毂的安装孔位坐标，避开轮毂上的加强筋与走线槽，保证螺栓安装时不会与周边部件产生干涉，支架的支撑臂采用弯折成型结构，在连接位置做了圆角过渡，避免应力集中，在设备固定位设置了卡扣结构，可适配不同厚度的GPS设备与小尺寸平板电脑，固定卡扣内侧预留了缓冲垫安装位，可粘贴橡胶垫避免设备外壳被刮花，同时吸收部分路面传递的震动，减少震动对电子设备内部元件的损伤。安装边界方面，支架安装完成后整体突出转向轮毂的高度控制在合理范围，不会在转向打满时与油箱、前挡泥板产生碰撞，左右转向的极限角度不受支架安装影响，设备安装位的尺寸可兼容常规5到7英寸的越野专用GPS设备，也可固定同尺寸的平板电脑用于路书导航。

　　支架的底座部分完全贴合转向轮毂的安装平面，连接孔位的公差控制在0.1毫米以内，保证安装后支架无旷量，调节机构采用阻尼转轴结构，调整角度后可自动锁止，不需要额外拧动固定旋钮，骑行过程中戴着手套也可快速调整屏幕角度，适配不同骑行姿态下的视线需求。针对越野骑行的泥水工况，支架的各个连接缝隙都做了排水设计，不会在支架内部积存泥水导致调节机构卡滞，铝合金材质本身的耐腐蚀性也能适应雨天、泥泞路段的使用环境，不需要频繁做防锈维护。在结构强度校核阶段，重点验证了连续震动工况下的支架疲劳强度，模拟越野路面100小时的震动载荷后，支架的连接位、支撑臂均无变形、裂纹出现，螺栓的预紧力无明显衰减，可满足长期越野使用的需求。不同于通用型导航支架，这款支架完全针对特定车型的安装位设计，不需要额外打孔改装，直接利用原车转向轮毂的预留安装位即可完成固定，安装过程不需要拆卸过多原车部件，普通骑手使用常规工具即可完成装配。
