200磅级气动动力锻造锤结构设计

　　这款气动动力锤主要面向小型锻造工坊、五金修配站点、铁艺加工场景的金属锻打作业，可完成坯料镦粗、拔长、冲孔、弯曲、锻接等多类热锻工序，适配碳钢、合金钢、有色金属等多种常见锻造坯料的加工需求，相比手动锻打能大幅降低操作人员劳动强度，同时保证锻打击力的稳定性，提升锻件成型的一致性。

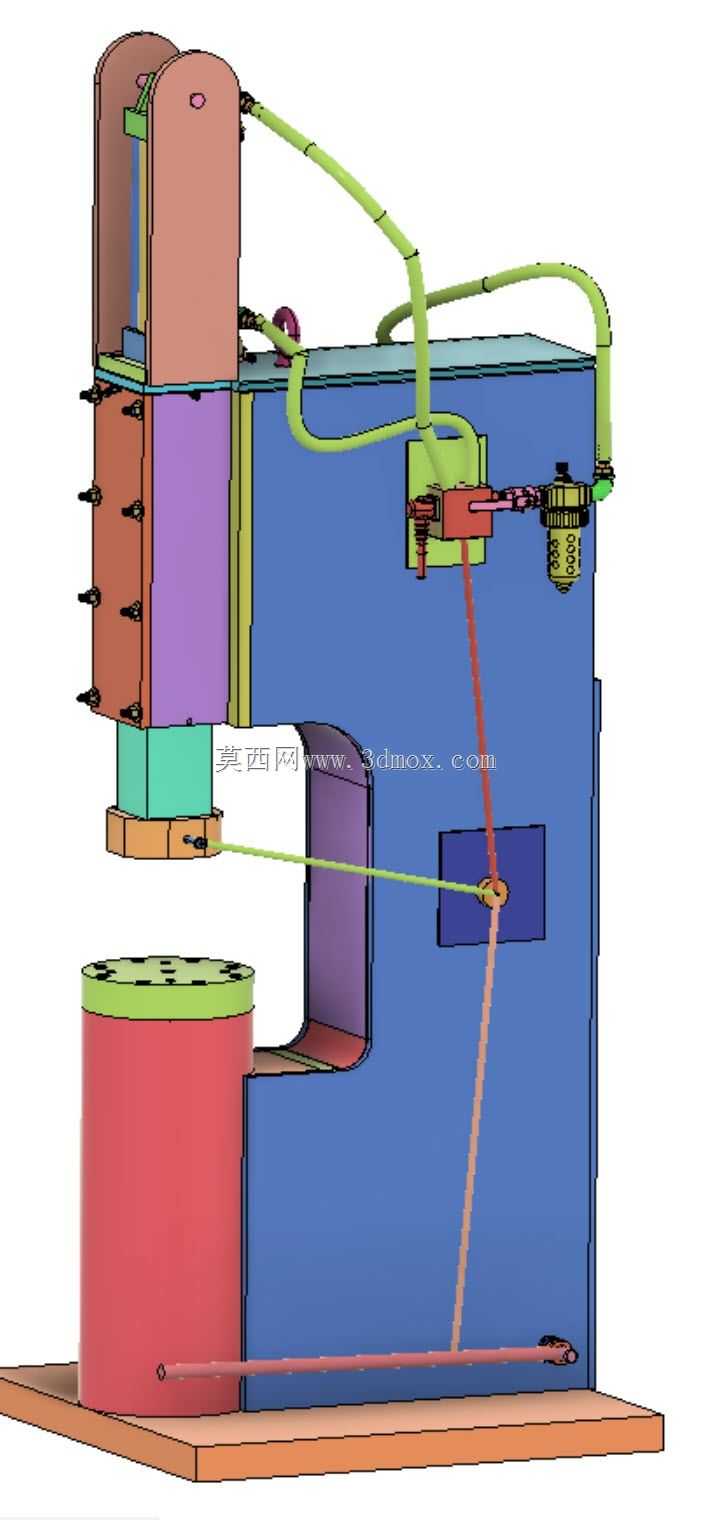

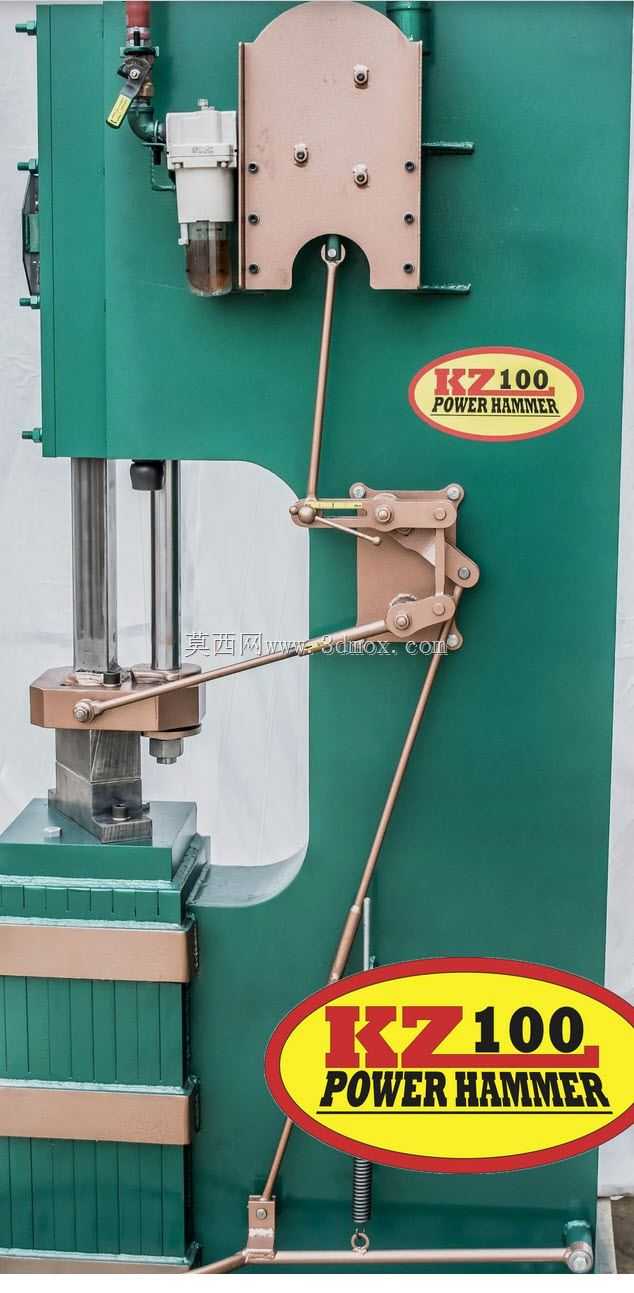

　　从功能特性来看，该设备总重约5000磅，属于中型台式气动锤范畴，参考成熟小吨位气锤的油门控制结构做了放大适配，整套气路控制逻辑沿用了经过长期工况验证的成熟方案，操作人员可通过脚踏或手动油门机构实时调节进气量，实现打击力度、打击频率的无级调控，从轻触式的精整锻打到满负荷的重锤锻坯都能覆盖，控制响应延迟低，操作手感跟手，能满足不同锻造工序的力度需求。设备的砧座部分采用大质量整体结构设计，可有效吸收锻打过程中的反冲震动，减少设备运行时的位移与共振，保证长时间作业的稳定性；锤身采用C型开式结构，操作空间开阔，方便操作人员翻转、移动锻件，适配不同形状尺寸的坯料加工作业。

　　设计过程中优先考虑了安装边界与现场适配性，设备整体为台式安装结构，不需要做特殊的混凝土地基预埋，只要放置在承重能力足够的硬化水平地面即可完成部署，对小型工坊的场地适配性更强。整体结构分为锤身主体、动力气缸、气路控制总成、砧座、操作机构几个核心模块，各模块之间采用螺栓连接装配，方便后期的维护检修与易损件更换。气缸部分的密封结构做了针对性优化，适配锻造车间多粉尘、高温差的作业环境，减少密封件的异常磨损，延长设备维护周期。气路管线采用耐温耐压的柔性管路布置，走线避开了锤身运动区域与高温坯料可能接触的范围，避免作业过程中管路被磕碰、灼烧损坏。

　　外形尺寸方面，设备的整体高度适配站立操作的人机工程学要求，操作人员不需要过度弯腰或抬手即可完成锻件的摆放与调整，操作机构的布置位置符合常规锻造作业的操作习惯，降低长时间作业的疲劳感。锤杆的导向结构采用长行程导向设计，保证锤头上、下运动的同轴度，避免偏载打击造成的锤杆、锤头异常磨损，提升打击精度。锤头与砧座的平行度在装配时做了严格调校，保证锻打时受力均匀，减少锻件出现厚薄不均、局部变形超差的问题。

　　在结构细节处理上，设备的所有外露运动部件都预留了安全操作距离，避免作业过程中操作人员误触运动结构造成伤害；气路控制总成设置了过载保护结构，当进气压力超过额定值时可自动泄压，避免超压运行造成部件损坏。整套模型的结构完全按照实际加工装配逻辑搭建，各部件的连接关系、运动行程都符合真实设备的运行逻辑，可直接作为同类设备设计开发的参考原型，也可用于锻造作业教学演示、设备结构认知的三维展示素材，帮助结构设计人员快速理解中型气动锻锤的组成逻辑与工作原理，缩短同类产品的开发设计周期。
