带配料功能的工业称重罐体结构设计

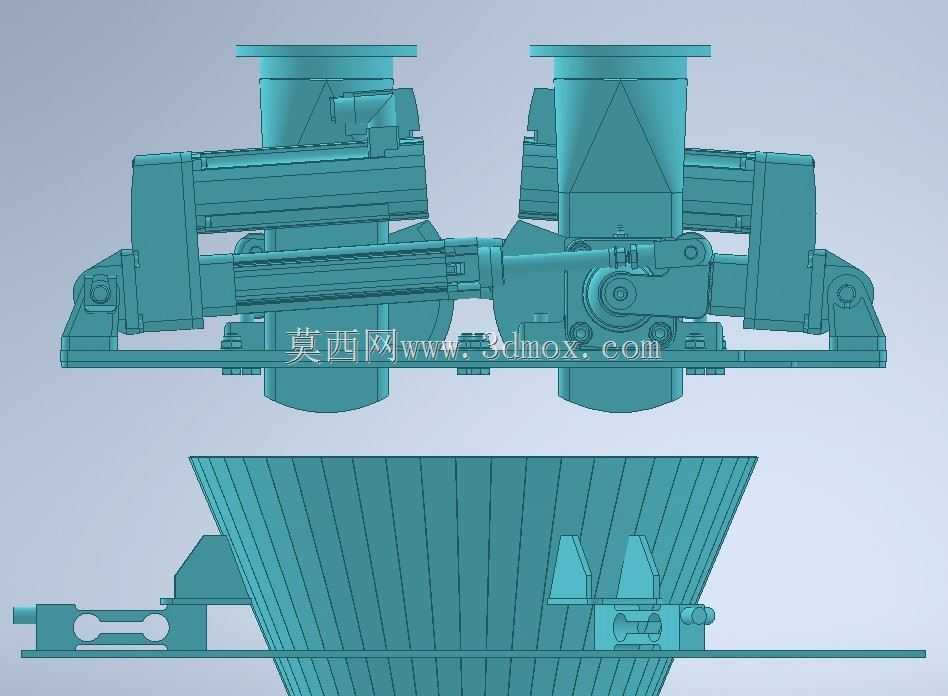

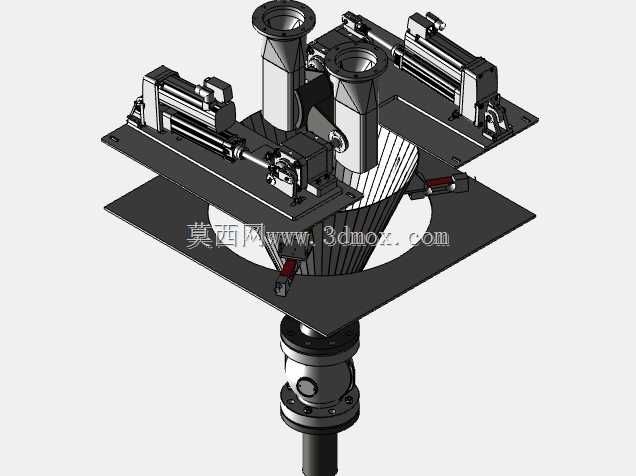

这套带配料功能的称重罐体结构，主要面向精细化工、食品配料、粉体改性生产等需要精准按配方投料的连续作业场景，在小批量多配方的产线中适配性极强，可直接对接上游储料仓与下游混合反应设备，完成单种或多种物料的精准计量投料工序。从结构布局来看，整套装置以中间对称布置的双称重罐体为核心，上下两侧对称安装气动驱动的阀块执行组件，整体安装底板采用整块平板加工，所有安装孔位统一在底板上一次装夹加工完成，能最大限度保证上下执行机构与罐体接口的同轴度，避免长期运行后出现阀块密封偏磨、漏料的问题。

设备实际运行过程中，物料从罐体上方接口进入罐腔，罐体通过侧面的称重支撑模块与安装底板连接，支撑模块采用悬臂式称重传感器安装结构，可将罐体自重与物料重量的变化实时转化为电信号传递给控制系统，当物料重量达到配方设定值时，上下两侧的气动执行组件同步动作，上方进料阀块关闭切断进料通路，下方出料阀块打开完成定量投料，整套动作可在0.8秒内完成，单次计量误差可控制在0.2%以内，完全满足多数工业配料场景的精度要求。

设计过程中优先考虑了安装维护的便捷性，所有气动执行元件均采用标准气缸搭配直线导轨导向的结构，气缸活塞杆与阀块阀芯之间采用浮动接头连接，可抵消加工与安装过程中产生的微小同轴度误差，避免活塞杆承受径向力导致的密封件过早磨损。罐体与上下阀块的连接均采用快开法兰结构，无需拆卸周边执行元件即可单独拆下罐体进行内部清理，在更换物料品种时可大幅缩短清场时间，适配多品种小批量的柔性生产需求。

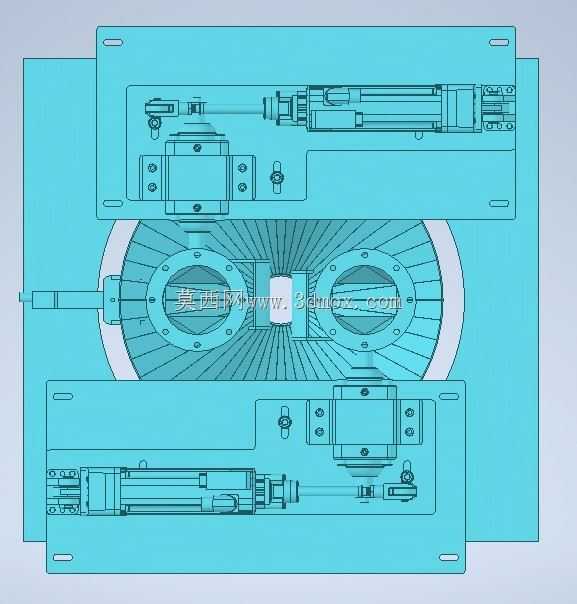

从安装边界来看，整套装置的安装底板四周预留了长圆形安装孔，可适配不同间距的设备机架安装，安装时只需保证底板水平度在0.5mm/m以内即可保证称重精度，无需额外制作专用安装基础。整体结构的横向与纵向尺寸均控制在常规工业阀组的安装尺寸范围内，可直接替换原有产线上的普通开关阀组，无需对原有产线的机架与管路进行大规模改造，改造成本与周期都能控制在较低水平。

结构细节上，罐体内部做了流线型导流设计，罐壁无直角死角，可避免粉体物料在罐壁挂料残留，影响后续配料精度；阀块的密封面采用硬质合金堆焊处理，在面对有轻微磨琢性的粉体物料时，使用寿命可比普通铜密封阀块提升3倍以上。上下对称的执行机构布局，可让整套装置的重心落在安装底板的中心位置，运行过程中气缸动作产生的冲击力可相互抵消，不会对称重传感器产生额外的侧向冲击，有效延长称重元件的使用寿命。

针对不同物料的特性，这套结构还预留了扩展接口，可在罐体侧面加装吹气装置、加热夹套或者料位检测元件，无需对主体结构进行改动即可适配易吸潮、易架桥的特殊物料。气动回路的所有接口均集中布置在底板的同一侧，现场配管时可统一排布管路，避免管线杂乱影响后续维护操作，整体结构没有冗余的设计，每一处结构都服务于精准计量、稳定运行、便捷维护的核心需求，在工业配料计量环节具备很强的实用价值。
