16MrCrNi材质阀块配套叉形连接构件

在工业流体控制管路系统的阀组安装布局里，这类叉形构件是阀块与外部执行端、支撑结构之间实现刚性铰接传动的核心受力零件，日常多配套在仪表类阀门的阀块组件上，用来传递阀瓣启闭的直线或摆转动力，同时抵消管路运行中产生的径向窜动与振动载荷，避免阀块安装位出现应力集中导致的密封失效问题。从实际工况适配来看，该零件选用16MrCrNi低碳合金结构钢制作，这种材料经渗碳淬火处理后，表面硬度可达HRC58-62，芯部仍能保持足够的冲击韧性，完全适配阀组频繁启闭带来的交变载荷工况，哪怕在化工管路带轻微腐蚀的介质环境里，也能保证长期使用不会出现铰接位的过度磨损或断裂问题。

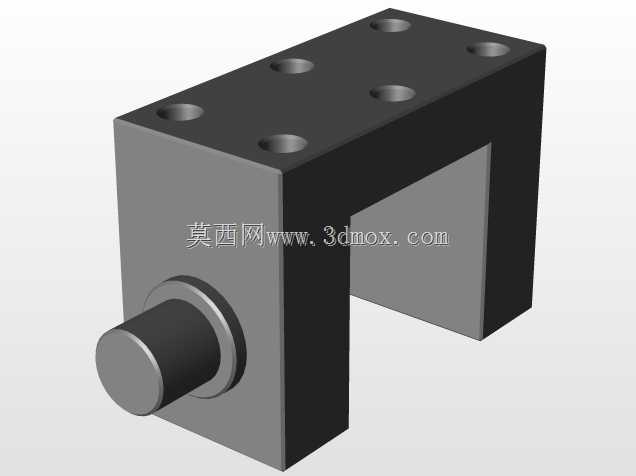

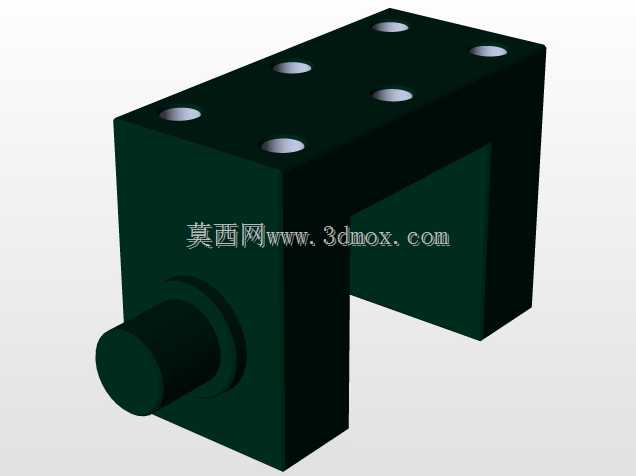

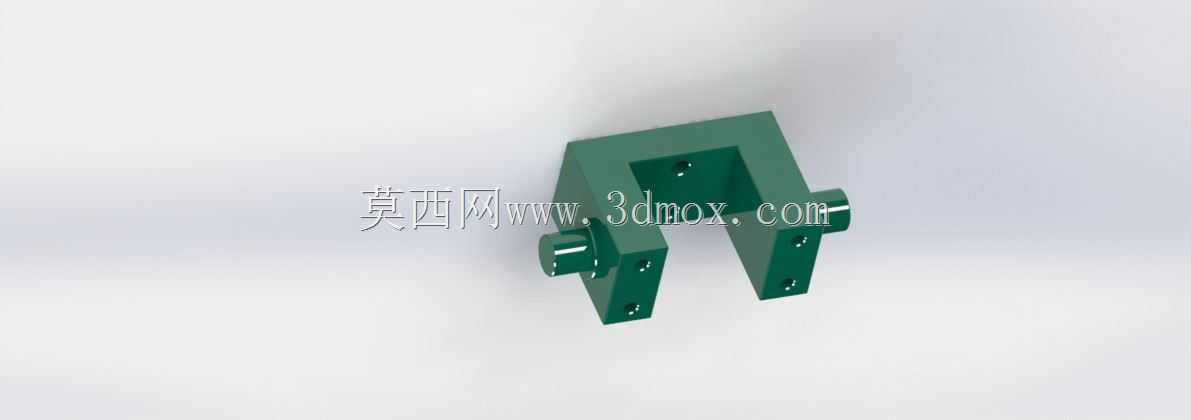

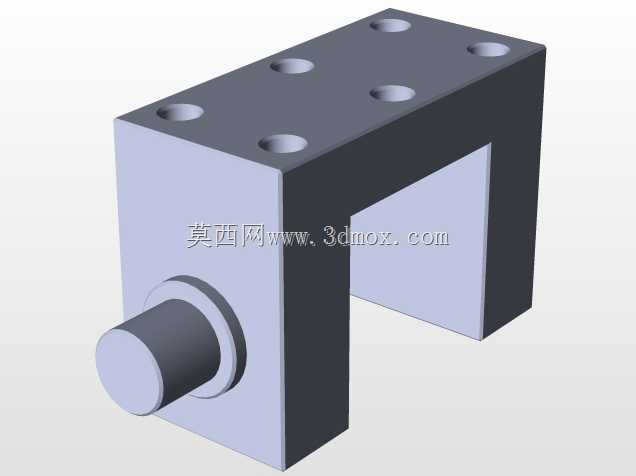

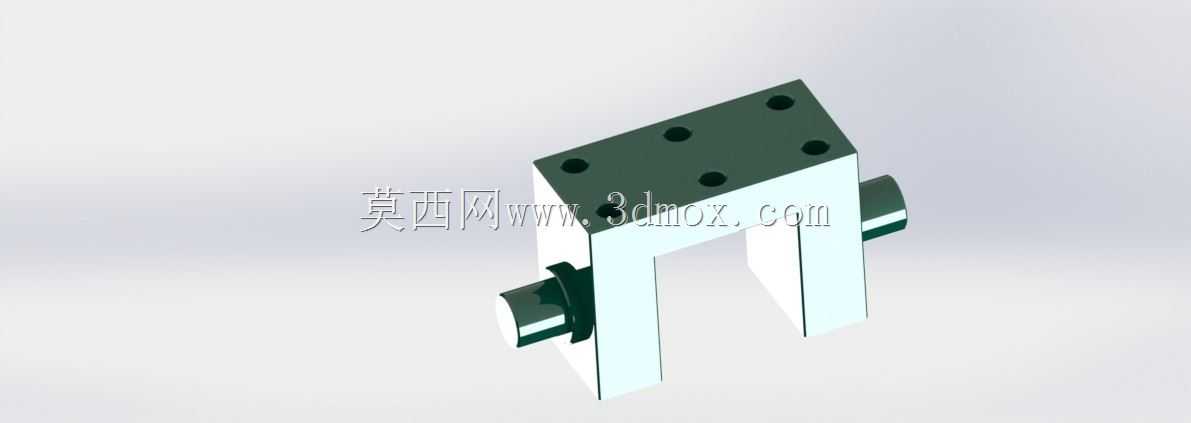

设计层面上，这个叉形件采用对称U型开口结构，两个叉臂的同轴销孔是核心加工基准，建模时先以两侧叉臂的内侧对称面为主要基准面，先拉伸出主体U型框架的基础实体，再分别在两个叉臂的对应位置加工出同轴的铰接销孔，销孔内侧预留了0.02mm的铰削加工余量，方便后续装配时与销轴实现H7/h6的间隙配合，保证铰接转动时无卡滞、无过大旷量。叉臂与主体连接的根部做了R3的圆角过渡，这个细节是为了避免应力集中，毕竟阀块启闭时的冲击力会直接作用在叉臂根部，直角过渡很容易在长期交变载荷下产生疲劳裂纹，圆角过渡能把局部应力峰值降低40%以上。主体安装面的四个沉头孔位置，是严格匹配对应阀块的安装螺孔坐标设计的，沉孔深度刚好能容纳内六角圆柱头螺钉的头部，保证安装后螺钉头不突出构件表面，不会和周边的管路、其他阀件产生运动干涉。

从安装边界尺寸来看，该叉形件的U型开口宽度是按照配套阀块的连接耳厚度预留的，单侧间隙控制在0.1-0.15mm，既保证安装时能顺利对位，又不会因为间隙过大导致传动时出现横向晃动。两侧伸出的铰接轴段长度，是按照配套连杆的连接孔宽度设计的，轴端预留了卡簧槽，装配时用轴用弹性挡圈就能实现轴向限位，不需要额外加工螺纹或加装锁紧螺母，能大幅缩减现场装配的工时。整个构件的外形轮廓没有多余的突出结构，所有棱边都做了C1的倒角处理，一方面是去除加工毛刺避免安装时划伤操作人员，另一方面也能减少零件在管路环境中积留介质残渣的死角，降低腐蚀风险。

实际应用中，这类叉形件除了用在仪表阀门的阀块传动上，也能适配小型气动执行机构的摆转连接、低压管路的快装支架铰接等场景，只要铰接载荷在材料许用应力范围内，都可以通过调整安装孔位的坐标实现跨场景复用。建模过程中对所有配合面的形位公差做了预设，两个铰接销孔的同轴度公差设定为0.01mm，安装面相对于销孔轴线的垂直度公差设定为0.02mm，这些公差要求都是为了保证装配后传动顺畅，不会因为形位误差导致阀瓣启闭不到位、密封面偏磨等问题。另外，零件的非配合面都保留了轧制板材的原始表面粗糙度，不需要额外做精加工，能在满足使用性能的前提下控制加工成本，毕竟这类属于阀组的易损配套件，成本控制也是批量选型时的重要考量因素。
